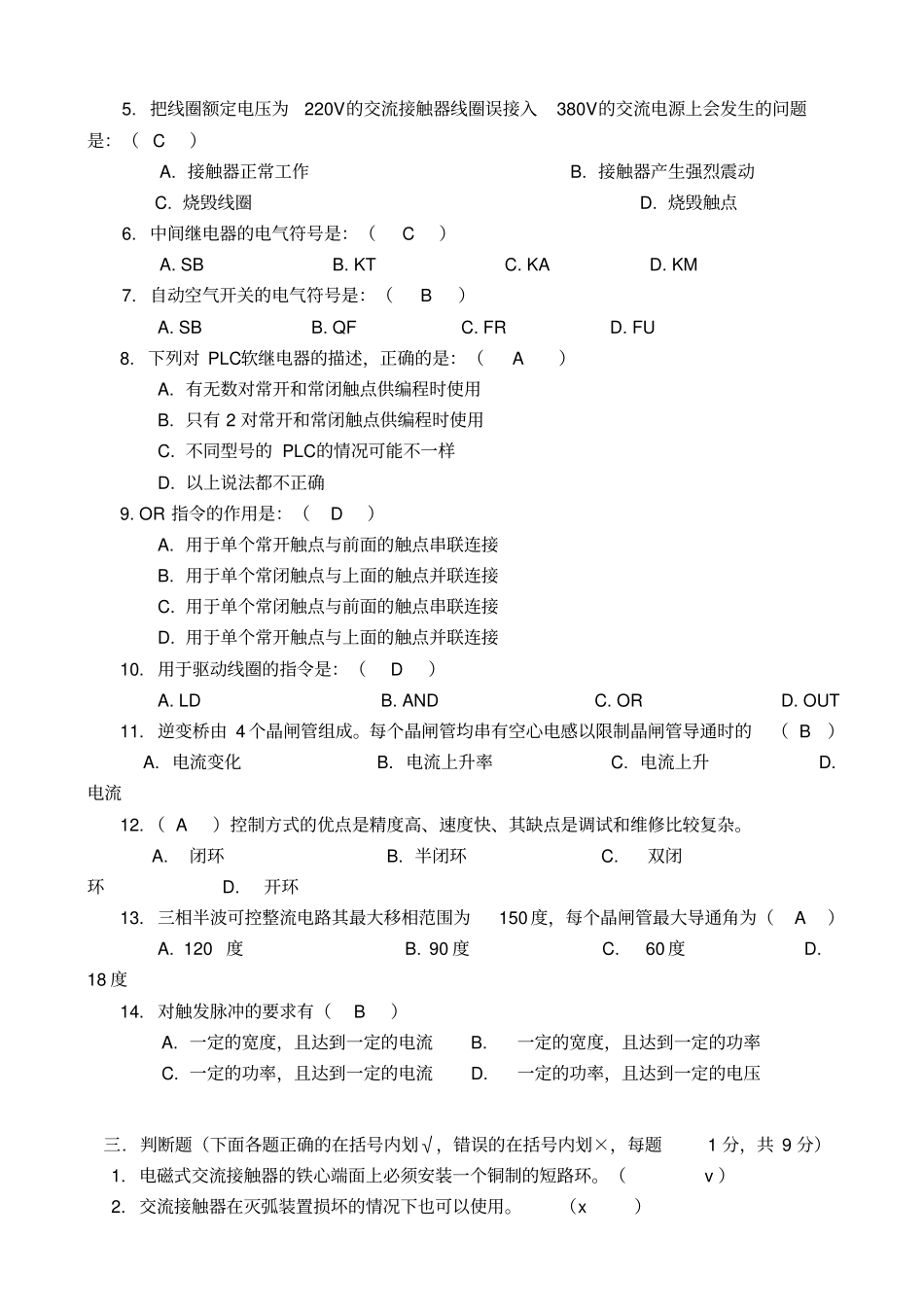

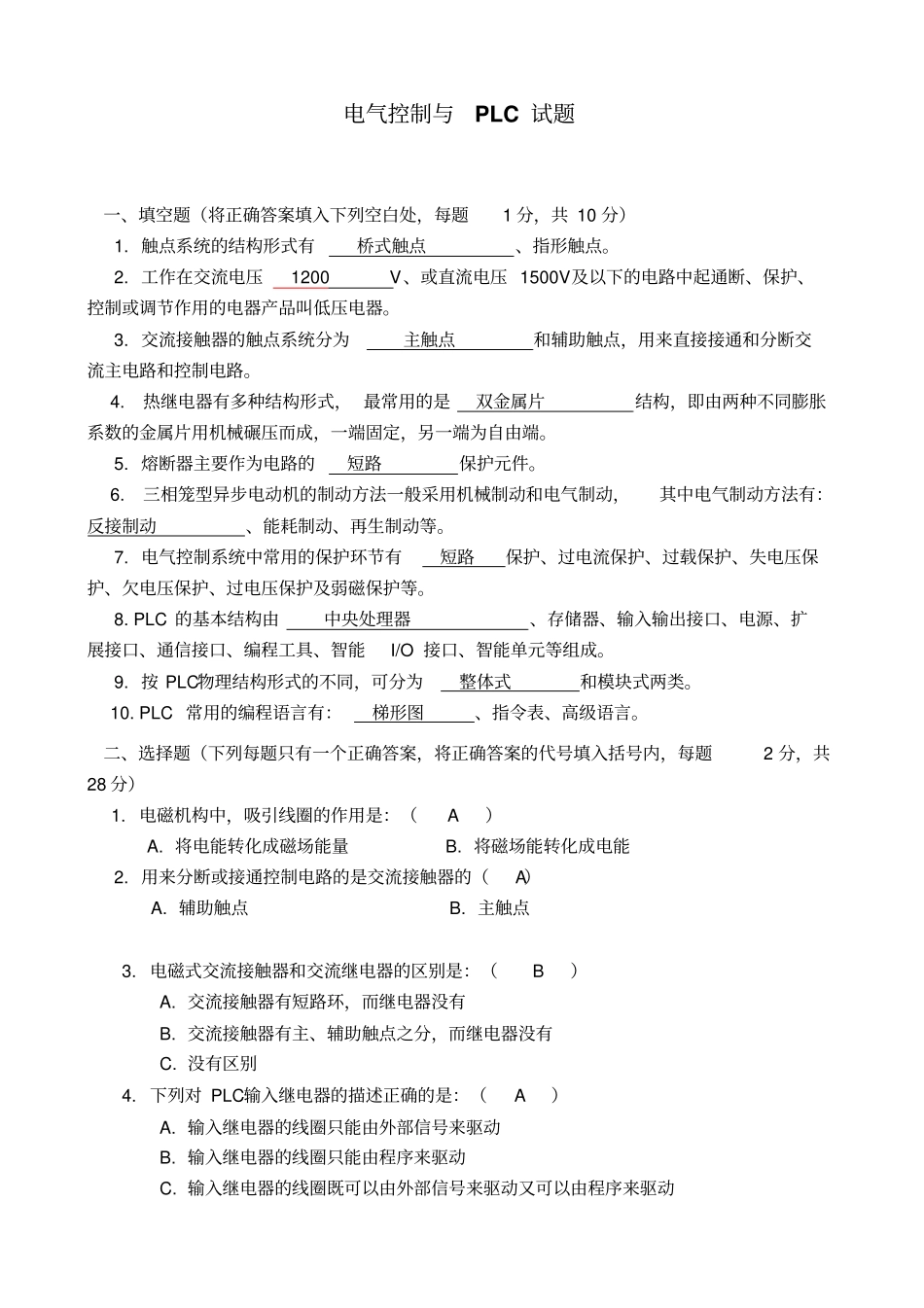

电气控制与PLC 试题一、填空题（将正确答案填入下列空白处，每题1 分，共 10 分）1. 触点系统的结构形式有桥式触点、指形触点。2. 工作在交流电压1200 V、或直流电压 1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器。3. 交流接触器的触点系统分为主触点和辅助触点，用来直接接通和分断交流主电路和控制电路。 4. 热继电器有多种结构形式， 最常用的是双金属片结构，即由两种不同膨胀系数的金属片用机械碾压而成，一端固定，另一端为自由端。5. 熔断器主要作为电路的短路保护元件。 6. 三相笼型异步电动机的制动方法一般采用机械制动和电气制动，其中电气制动方法有：反接制动、能耗制动、再生制动等。7. 电气控制系统中常用的保护环节有短路保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。8. PLC 的基本结构由中央处理器、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O 接口、智能单元等组成。9. 按 PLC物理结构形式的不同，可分为整体式和模块式两类。 10. PLC 常用的编程语言有：梯形图、指令表、高级语言。二、选择题（下列每题只有一个正确答案，将正确答案的代号填入括号内，每题2 分，共28 分）1. 电磁机构中，吸引线圈的作用是：（ A ）A. 将电能转化成磁场能量B. 将磁场能转化成电能2. 用来分断或接通控制电路的是交流接触器的（A）A. 辅助触点B. 主触点3. 电磁式交流接触器和交流继电器的区别是：（ B ）A. 交流接触器有短路环，而继电器没有B. 交流接触器有主、辅助触点之分，而继电器没有C. 没有区别4. 下列对 PLC输入继电器的描述正确的是：（ A ）A. 输入继电器的线圈只能由外部信号来驱动B. 输入继电器的线圈只能由程序来驱动C. 输入继电器的线圈既可以由外部信号来驱动又可以由程序来驱动5. 把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：（ C ）A. 接触器正常工作B. 接触器产生强烈震动C. 烧毁线圈D. 烧毁触点6. 中间继电器的电气符号是：（ C ）A. SB B. KT C. KA D. KM 7. 自动空气开关的电气符号是：（ B ）A. SB B. QF C. FR D. FU 8. 下列对 PLC软继电器的描述，正确的是：（ A ）A. 有无数对常开和常闭触点供编程时使用B. 只有 2 对常开和常闭触点供编程时使用C. 不同型号的 PLC的情况可能不一样D. 以上说法都不正确9...
