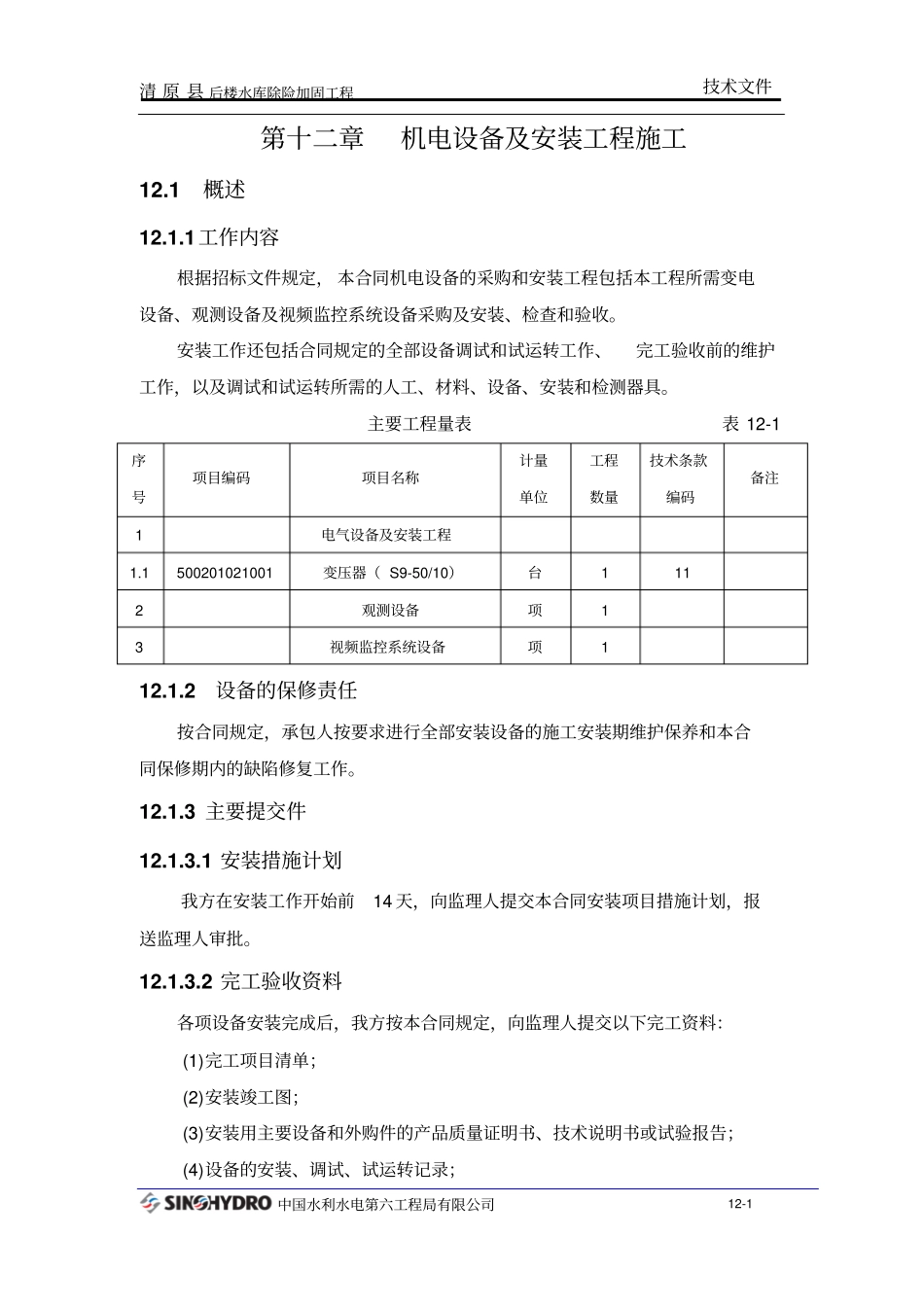

清 原 县 后楼水库除险加固工程技术文件中国水利水电第六工程局有限公司12-1 第十二章机电设备及安装工程施工12.1 概述12.1.1工作内容根据招标文件规定， 本合同机电设备的采购和安装工程包括本工程所需变电设备、观测设备及视频监控系统设备采购及安装、检查和验收。安装工作还包括合同规定的全部设备调试和试运转工作、完工验收前的维护工作，以及调试和试运转所需的人工、材料、设备、安装和检测器具。主要工程量表表 12-1 序号项目编码项目名称计量单位工程数量技术条款编码备注1 电气设备及安装工程1.1 500201021001 变压器（ S9-50/10）台1 11 2 观测设备项1 3 视频监控系统设备项1 12.1.2 设备的保修责任按合同规定，承包人按要求进行全部安装设备的施工安装期维护保养和本合同保修期内的缺陷修复工作。12.1.3 主要提交件12.1.3.1 安装措施计划我方在安装工作开始前14 天，向监理人提交本合同安装项目措施计划，报送监理人审批。12.1.3.2 完工验收资料各项设备安装完成后，我方按本合同规定，向监理人提交以下完工资料：(1)完工项目清单；(2)安装竣工图；(3)安装用主要设备和外购件的产品质量证明书、技术说明书或试验报告；(4)设备的安装、调试、试运转记录；清 原 县 后楼水库除险加固工程技术文件中国水利水电第六工程局有限公司12-2 (5)设备的质量检查验收证书；(6)重大缺陷和质量事故处理报告。12.2 设备采购技术要求12.2.1 设备的采购（1）设备采购经发包人同意由我方和发包人共同按批准的采购计划进行采购。（2）设备运抵工地后，我方负责验收入库，并接受监理人的检查。（3）向监理人提供设备的企业生产许可证、使用许可证、出厂合格证、技术说明书、质量证明书等。12.2.2变压器主要技术参数1）变压器型号S9-50/10 2）变压器额定容量50kVA 3）高压侧额定电压及分接头范围10kv 5% 4）低压侧额定电压400V 5）额定频率50Hz 6）联结组标号Yyno 7）阻抗电压Uk%=4 8）空载损耗0.17kW 9）负载损耗0.87 kW 10）重量375kg 11）外形尺寸长×宽×高1045×745×1163 12.3 设备安装的一般要求12.3.1 安装依据我方严格按照设计单位提供的施工详图、设计修改文件和设备制造厂提供的安装装配图， 产品说明书， 安装图纸及技术说明书等技术文件进行施工，保证工程质量。12.3.2 安装程序（1）在安装工作开始前，我方编制一份按时间顺序排列的、详尽的施工计清 原 县 后楼水库除险加固工程技术文件...
