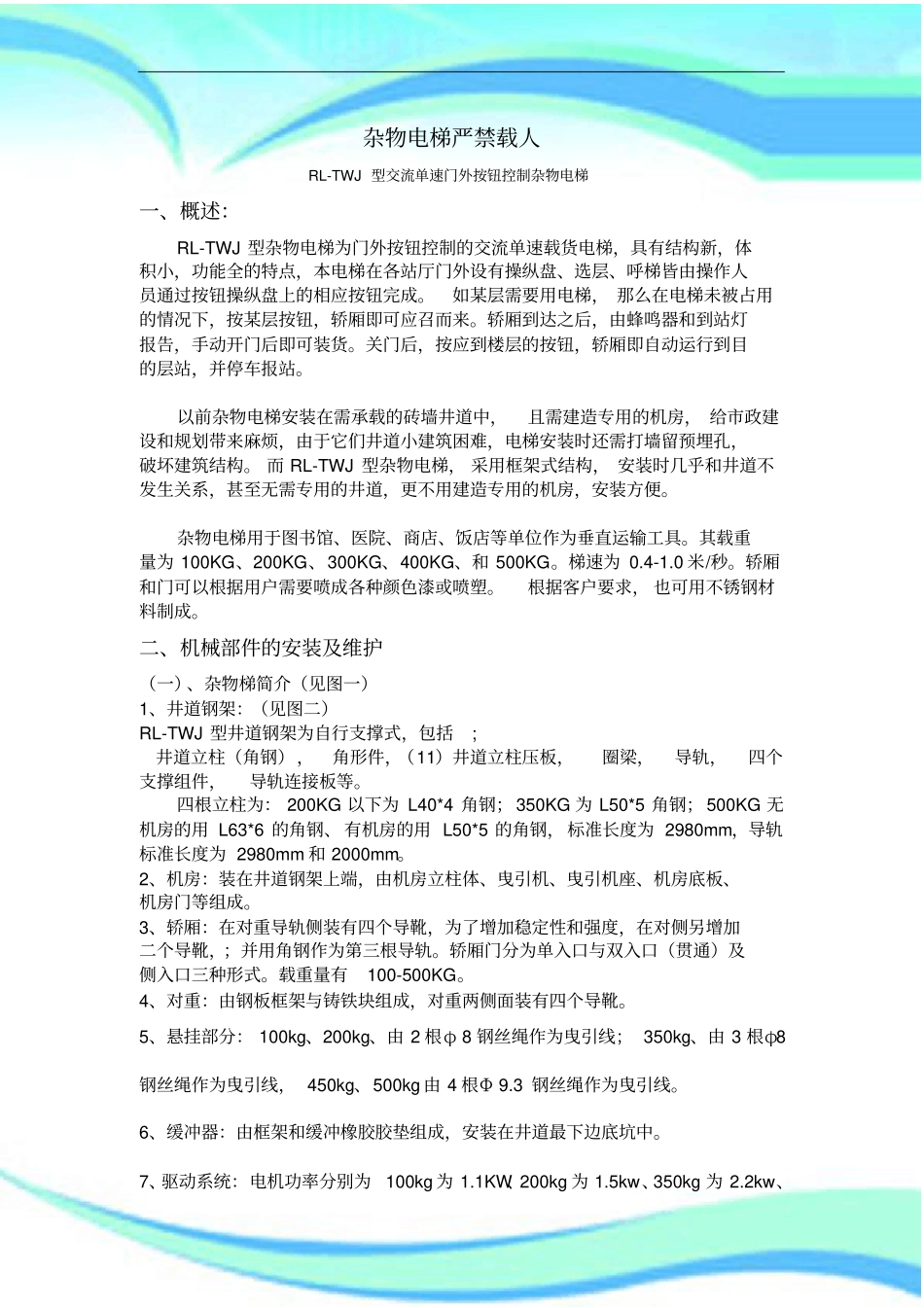

杂物电梯安装及使用2 ————————————————————————————————作者：————————————————————————————————日期：杂物电梯严禁载人RL-TWJ 型交流单速门外按钮控制杂物电梯一、概述：RL-TWJ 型杂物电梯为门外按钮控制的交流单速载货电梯，具有结构新，体积小，功能全的特点，本电梯在各站厅门外设有操纵盘、选层、呼梯皆由操作人员通过按钮操纵盘上的相应按钮完成。如某层需要用电梯， 那么在电梯未被占用的情况下，按某层按钮，轿厢即可应召而来。轿厢到达之后，由蜂鸣器和到站灯报告，手动开门后即可装货。关门后，按应到楼层的按钮，轿厢即自动运行到目的层站，并停车报站。以前杂物电梯安装在需承载的砖墙井道中，且需建造专用的机房， 给市政建设和规划带来麻烦，由于它们井道小建筑困难，电梯安装时还需打墙留预埋孔，破坏建筑结构。 而 RL-TWJ 型杂物电梯， 采用框架式结构， 安装时几乎和井道不发生关系，甚至无需专用的井道，更不用建造专用的机房，安装方便。杂物电梯用于图书馆、医院、商店、饭店等单位作为垂直运输工具。其载重量为 100KG、200KG、300KG、400KG、和 500KG。梯速为 0.4-1.0 米/秒。轿厢和门可以根据用户需要喷成各种颜色漆或喷塑。根据客户要求， 也可用不锈钢材料制成。二、机械部件的安装及维护（一）、杂物梯简介（见图一）1、井道钢架：（见图二）RL-TWJ 型井道钢架为自行支撑式，包括; 井道立柱（角钢），角形件，（11）井道立柱压板，圈梁，导轨，四个支撑组件，导轨连接板等。四根立柱为： 200KG 以下为 L40*4 角钢； 350KG 为 L50*5 角钢； 500KG 无机房的用 L63*6 的角钢、 有机房的用 L50*5 的角钢， 标准长度为 2980mm，导轨标准长度为 2980mm 和 2000mm。2、机房：装在井道钢架上端，由机房立柱体、曳引机、曳引机座、机房底板、机房门等组成。3、轿厢：在对重导轨侧装有四个导靴，为了增加稳定性和强度，在对侧另增加二个导靴，；并用角钢作为第三根导轨。轿厢门分为单入口与双入口（贯通）及侧入口三种形式。载重量有100-500KG。4、对重：由钢板框架与铸铁块组成，对重两侧面装有四个导靴。5、悬挂部分： 100kg、200kg、由 2 根φ 8 钢丝绳作为曳引线； 350kg、由 3 根φ8钢丝绳作为曳引线， 450kg、500kg 由 4 根Φ 9.3 钢丝绳作为曳引线。6、缓冲器：由框架和缓冲橡胶胶垫组成，安装在井道...
