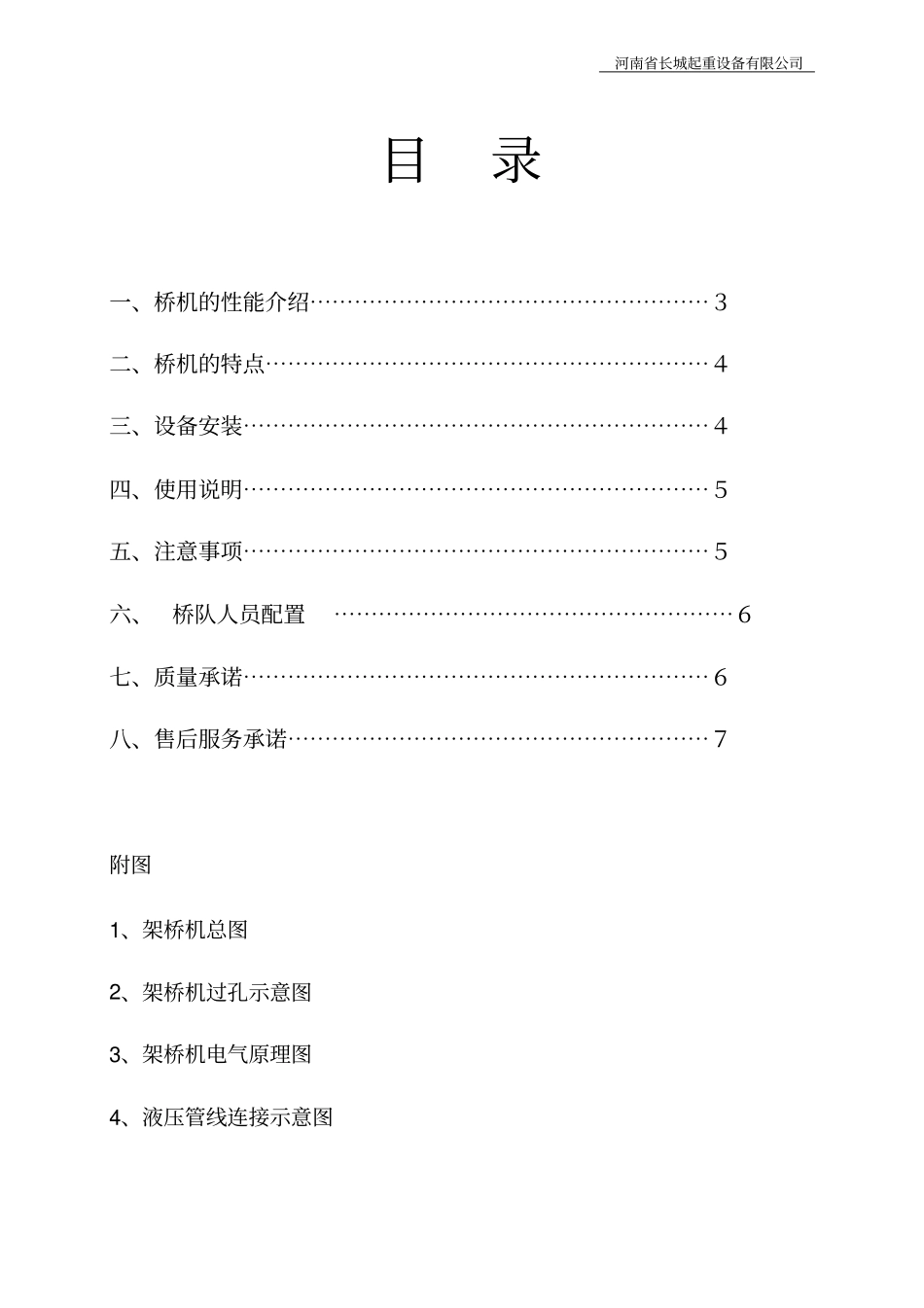

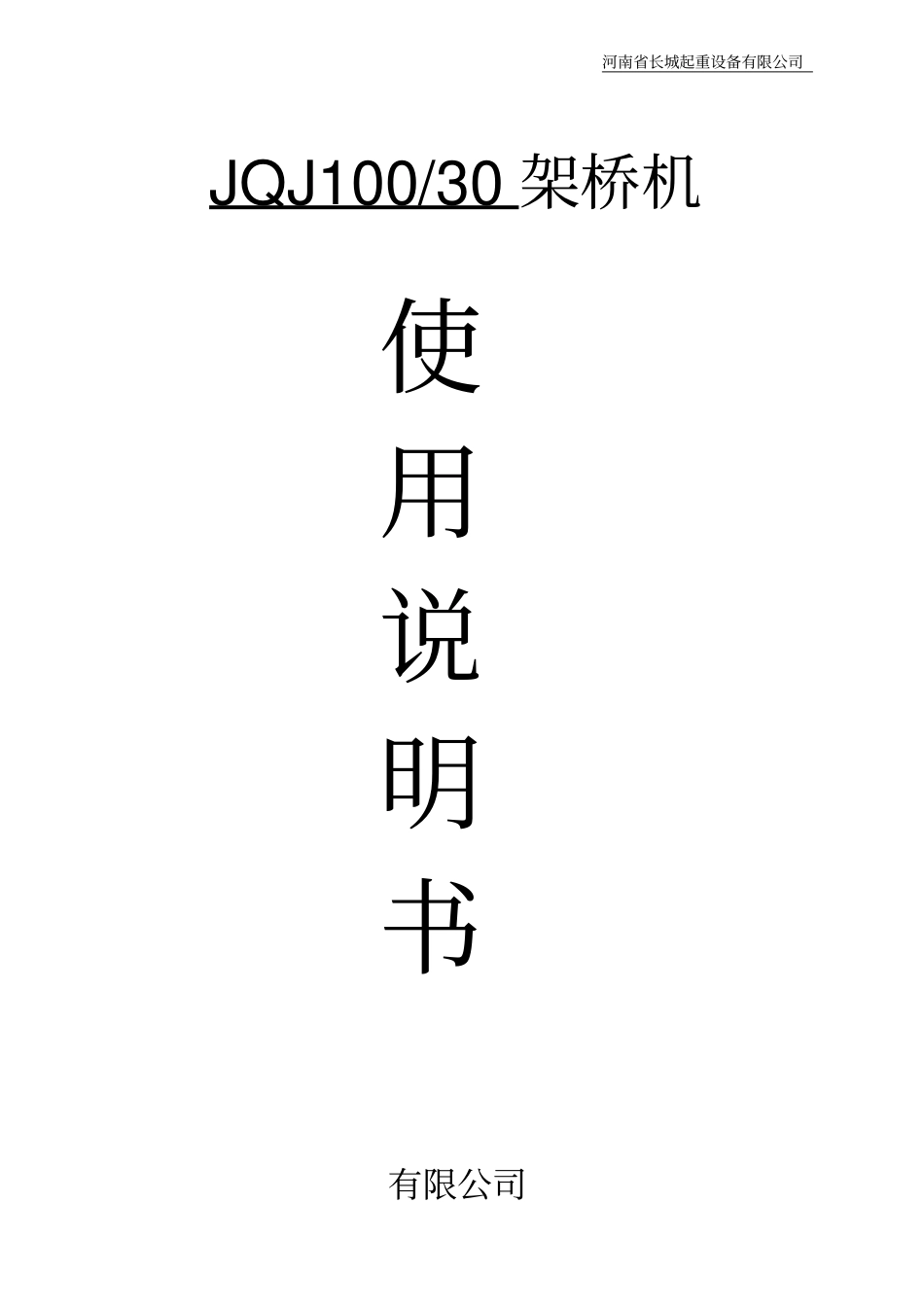

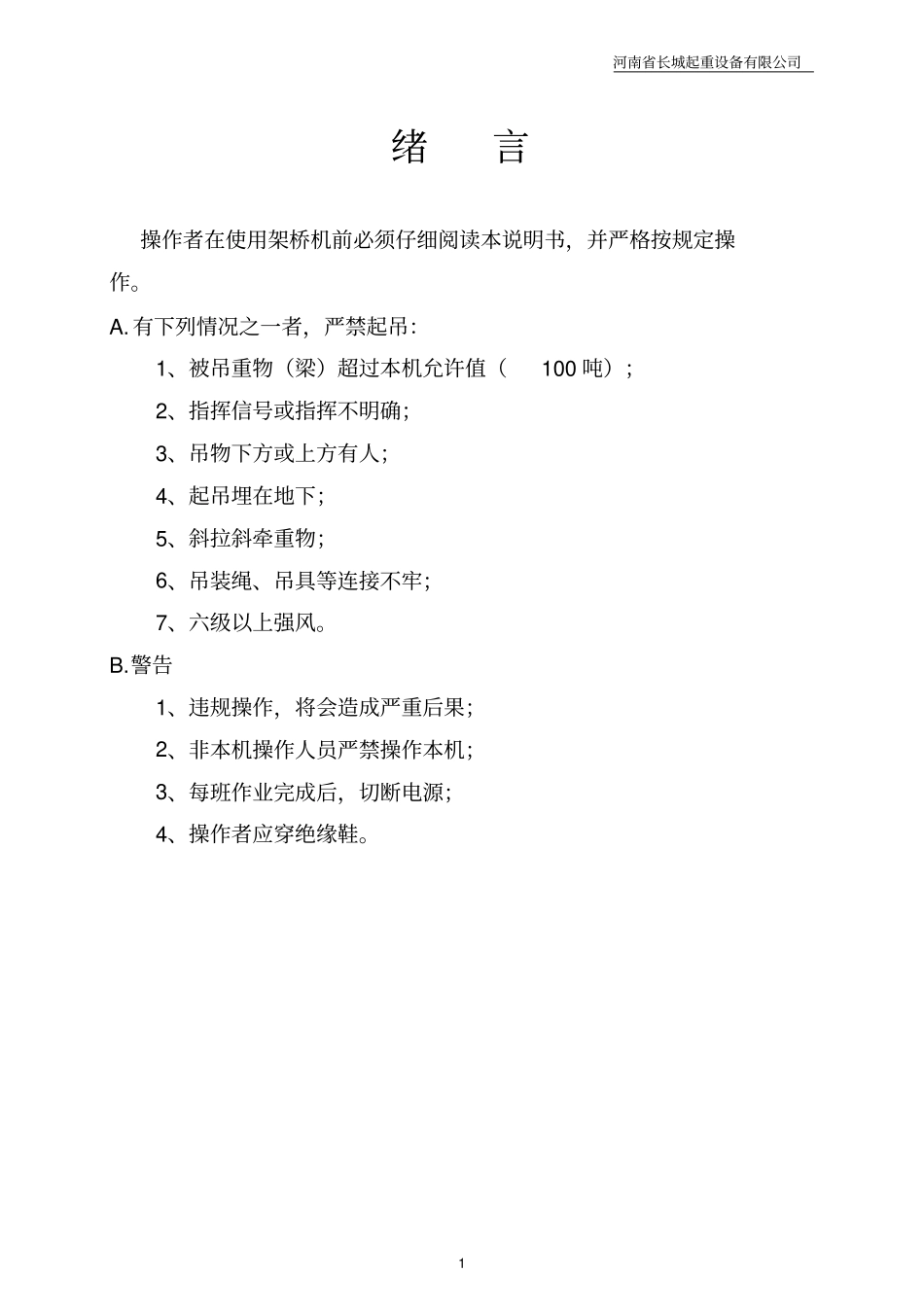

河南省长城起重设备有限公司JQJ100/30 架桥机使用说明书有限公司河南省长城起重设备有限公司1 绪言操作者在使用架桥机前必须仔细阅读本说明书，并严格按规定操作。A.有下列情况之一者，严禁起吊：1、被吊重物（梁）超过本机允许值（100 吨）；2、指挥信号或指挥不明确；3、吊物下方或上方有人；4、起吊埋在地下；5、斜拉斜牵重物；6、吊装绳、吊具等连接不牢；7、六级以上强风。B.警告1、违规操作，将会造成严重后果；2、非本机操作人员严禁操作本机；3、每班作业完成后，切断电源；4、操作者应穿绝缘鞋。河南省长城起重设备有限公司目录一、桥机的性能介绍⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯３二、桥机的特点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯４三、设备安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯４四、使用说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯５五、注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯５六、桥队人员配置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯６七、质量承诺⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯６八、售后服务承诺⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯７附图1、架桥机总图2、架桥机过孔示意图3、架桥机电气原理图4、液压管线连接示意图河南省长城起重设备有限公司3 一、桥机的性能介绍1、用途本公司生产的JQJ100/30桁架式架桥机，适用于平原、山区修筑坡度＜2%、弯曲半径＞ 200m、跨度≤ 30m、重量＜ 100t 的预制桥梁架设。 同时该型号架桥机具有自重轻、安装拆卸和运输便利的特点。 作为一种简便有效的架桥机受到桥梁架设施工单位的普遍欢迎。2、主要性能及主要技术参数：型号： JQJ100/30 1）．主体结构主体结构由五大部分组成：（1）主梁，前框架和后上横梁。（2）起重天车及吊具。（ 3）前后支承移动轮组及轨道系统。（4）中托轮机构。（ 5）前后液压油缸顶升机构。2）．外形尺寸：1.跨度：30 米2.桥机总长：54 米3.总高：＜8.6 米4.主结构宽度：＜8 米3）．最大起重量： 50t×2；主起升速度： 0.75 米/分钟；卷扬机 2 台，电机功率： 15KW×2；4）．天车横移速度： 2.3 米/分钟；功率： 1.5kw×2; 纵移速度： 2.3 米/分钟；功率： 1.5×2; 5)．中支撑托轮组1.横移速度 : 2.3 米/分种;功率:1.5kw×2; 2.纵移速度：2.3 米/分钟；功率： 1.5×2; 6)．前支腿横移速度 : 2.3 米/分钟；功率： 1.5×2; 河南省长城起重设备有限公司7)．后支...
