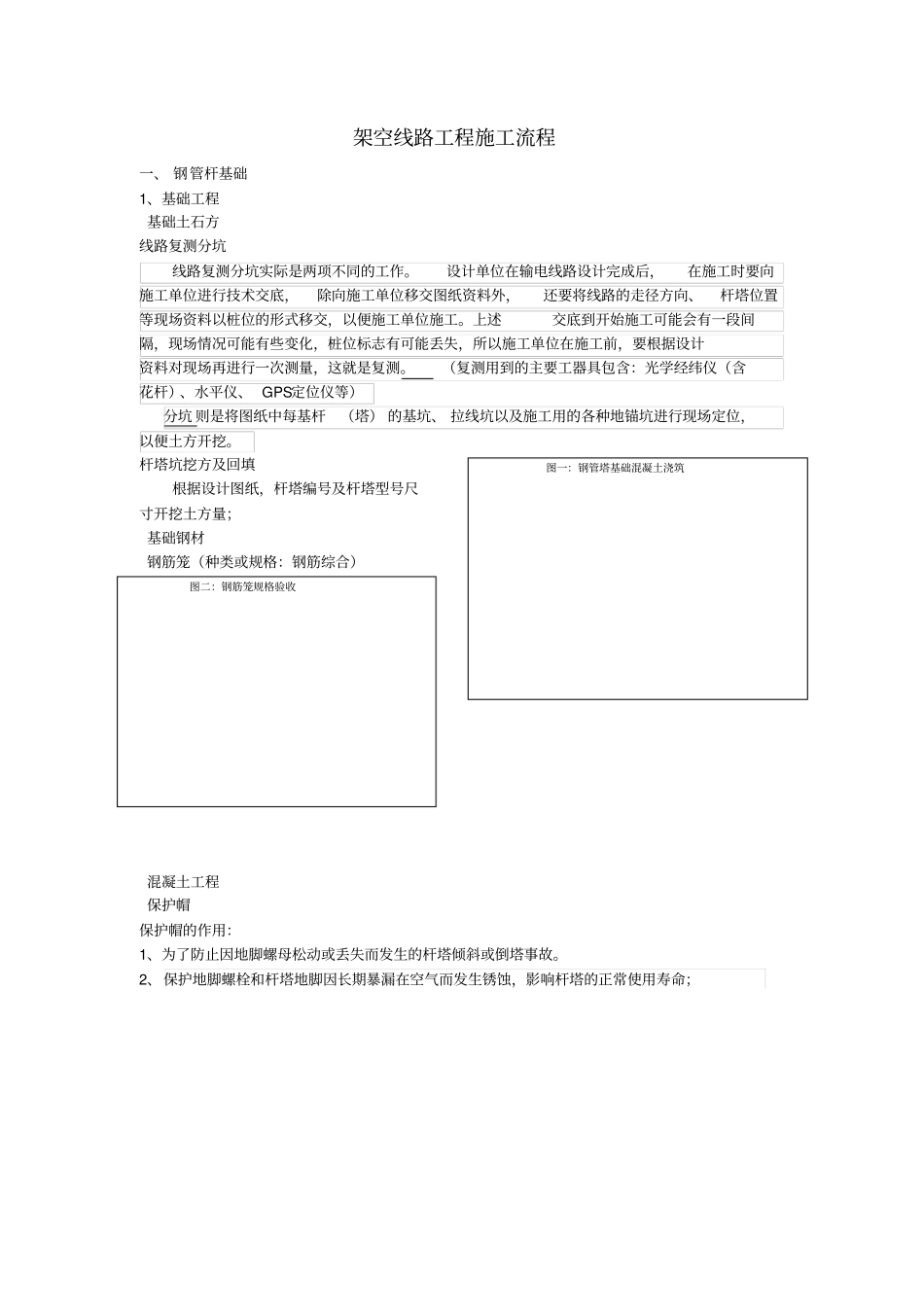

架空线路工程施工流程一、 钢管杆基础1、基础工程基础土石方线路复测分坑线路复测分坑实际是两项不同的工作。设计单位在输电线路设计完成后，在施工时要向施工单位进行技术交底，除向施工单位移交图纸资料外，还要将线路的走径方向、杆塔位置等现场资料以桩位的形式移交，以便施工单位施工。上述交底到开始施工可能会有一段间隔，现场情况可能有些变化，桩位标志有可能丢失，所以施工单位在施工前，要根据设计资料对现场再进行一次测量，这就是复测。（复测用到的主要工器具包含：光学经纬仪（含花杆）、水平仪、 GPS定位仪等）分坑 则是将图纸中每基杆（塔） 的基坑、 拉线坑以及施工用的各种地锚坑进行现场定位，以便土方开挖。杆塔坑挖方及回填根据设计图纸，杆塔编号及杆塔型号尺寸开挖土方量；基础钢材钢筋笼（种类或规格：钢筋综合）混凝土工程保护帽保护帽的作用：1、为了防止因地脚螺母松动或丢失而发生的杆塔倾斜或倒塔事故。2、保护地脚螺栓和杆塔地脚因长期暴漏在空气而发生锈蚀，影响杆塔的正常使用寿命；图一：钢管塔基础混凝土浇筑图二：钢筋笼规格验收灌注桩成孔依据图纸及现场实际土质情况，完成灌注桩成孔作业。图三：测量灌注孔深图四：钢筋笼完成安装灌注桩浇制依据图纸、作业规范及清单的项目特征，完成灌注桩浇筑作业。注：灌注桩混凝土浇筑过程，底部至顶部须坚持分层浇筑、分层振捣、连续作业；测量基础砼直径测量地脚螺栓预留长度图七：钢管塔基础砼工程2、杆塔工程杆塔组立钢管杆组立图五：灌注桩混凝土浇筑图六：模板拆除及接地安装3、接地基础接地槽挖方及回填接地安装接地工程属于隐蔽工程，在现场完成作业的过程中，施工单位须自检；建设单位（或监理公司）代表须旁站并复测相关数据是否符合设计要求及规范要求，现场实测接地槽深度、长度和宽度，接地体及接地极安装符合规范要求，实测接地电阻符合设计及规范要求，项目负责人及监理签字并做现场隐蔽工程验收。二、 角钢塔基础1、基础工程基础土石方相关工序与钢管塔土石方工序类似；基础钢材地脚螺栓依据设计图纸和杆塔型号，现场加工制作；一般钢筋依据设计图纸及杆塔型号，现场加工制作、 安装杆塔基础钢筋。图八：钢管杆组立图九：钢管杆组立混凝土工程基础垫层基础槽基础垫层（ C15素混凝土）现浇基础现浇基础完成前，须现场完成钢筋基础安装、模板安装基础安装成型商品混凝土基础浇筑基础混凝土振捣工序商品混凝土基础浇筑塔基础混凝土试块塔基础混凝...
