架空线路安全技术措施VIP免费

架空线路安全技术措施_第1页
1/5

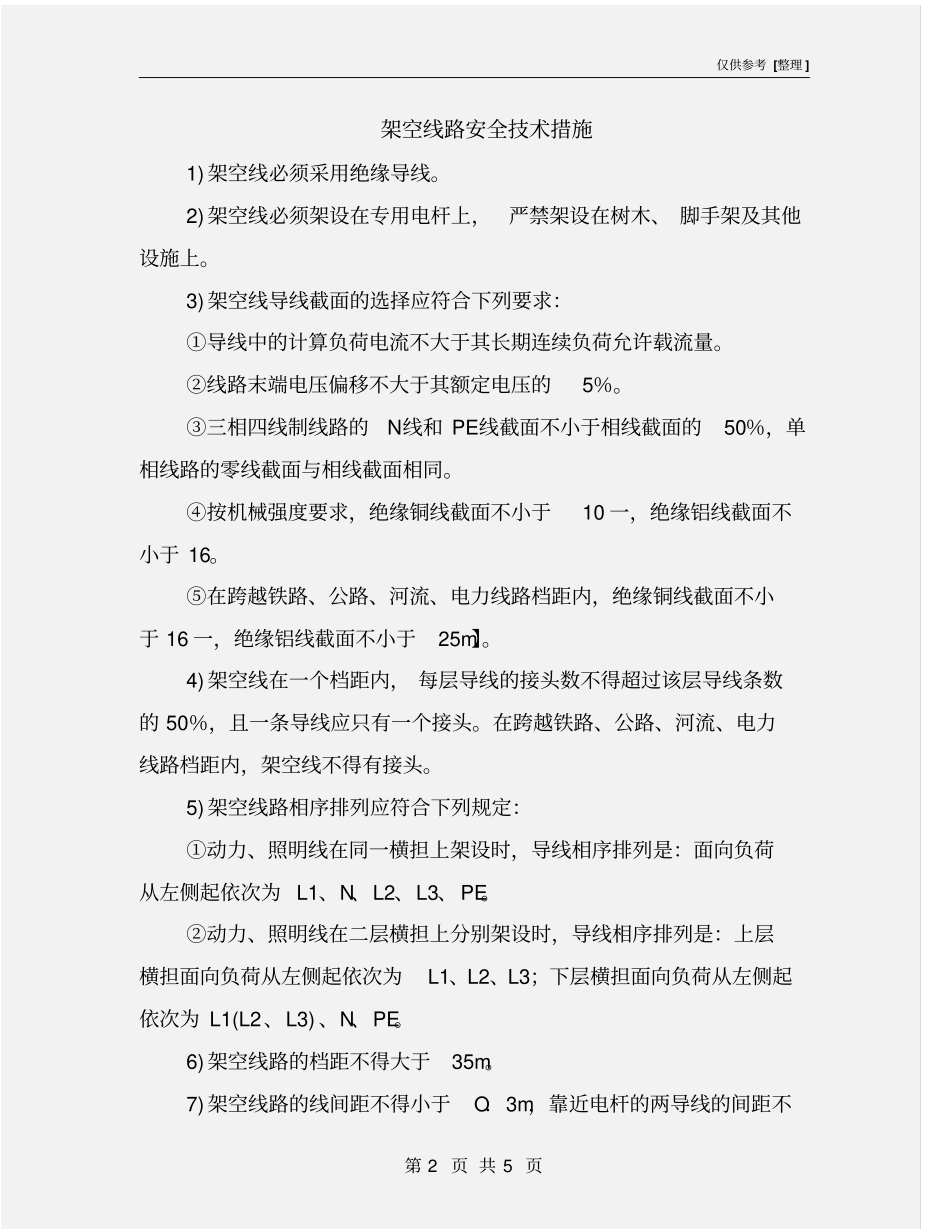

架空线路安全技术措施_第2页
2/5
架空线路安全技术措施_第3页
3/5
仅供参考 [整理 ] 第 1 页 共 5 页安全管理文书架空线路安全技术措施日期: __________________单位: __________________仅供参考 [整理 ] 第 2 页 共 5 页架空线路安全技术措施1) 架空线必须采用绝缘导线。2) 架空线必须架设在专用电杆上,严禁架设在树木、 脚手架及其他设施上。3) 架空线导线截面的选择应符合下列要求:①导线中的计算负荷电流不大于其长期连续负荷允许载流量。②线路末端电压偏移不大于其额定电压的5%。③三相四线制线路的N线和 PE线截面不小于相线截面的50%,单相线路的零线截面与相线截面相同。④按机械强度要求,绝缘铜线截面不小于10 一,绝缘铝线截面不小于 16。⑤在跨越铁路、公路、河流、电力线路档距内,绝缘铜线截面不小于 16 一,绝缘铝线截面不小于25m】。4) 架空线在一个档距内, 每层导线的接头数不得超过该层导线条数的 50%,且一条导线应只有一个接头。在跨越铁路、公路、河流、电力线路档距内,架空线不得有接头。5) 架空线路相序排列应符合下列规定:①动力、照明线在同一横担上架设时,导线相序排列是:面向负荷从左侧起依次为 L1、N、L2、L3、PE。②动力、照明线在二层横担上分别架设时,导线相序排列是:上层横担面向负荷从左侧起依次为L1、L2、L3;下层横担面向负荷从左侧起依次为 L1(L2、L3) 、N、PE。6) 架空线路的档距不得大于35m。7) 架空线路的线间距不得小于O.3m,靠近电杆的两导线的间距不仅供参考 [整理 ] 第 3 页 共 5 页得小于 O.5m。8) 架空线路横担间的最小垂直距离不得小于表169 所列数值;横担宜采用角钢或方木,低压铁横担角钢应按表1610 选用,方木横担截面应按 80nⅡn80mm选用;横担长度应按表1611 选用。9) 架空线路与邻近线路或固定物的距离应符合表1612 的规定。表 169 横担间的最小垂直距离 ( 单位: m) 10)架空线路宜采用钢筋混凝土杆或木杆。钢筋混凝土杆不得有露筋、宽度大于 O.4mm的裂纹和扭曲;木杆不得腐朽,其梢径不应小于140mm。11)电杆埋设深度宜为杆长的1/10 加 O.6m,回填土应分层夯实。在松软土质处宜加大埋人深度或采用卡盘等加固o 12)直线杆和 15。以下的转角杆,可采用单横担单绝缘子,但跨越机动车道时应采用单横担双绝缘子;15。到 45。的转角杆应采用双横担双绝缘子; 45。以上的转角杆,应采用十字横担。13)架空线路绝缘子应按下列原则选择:①直线杆采用针式绝缘子。②耐张杆采用蝶...
