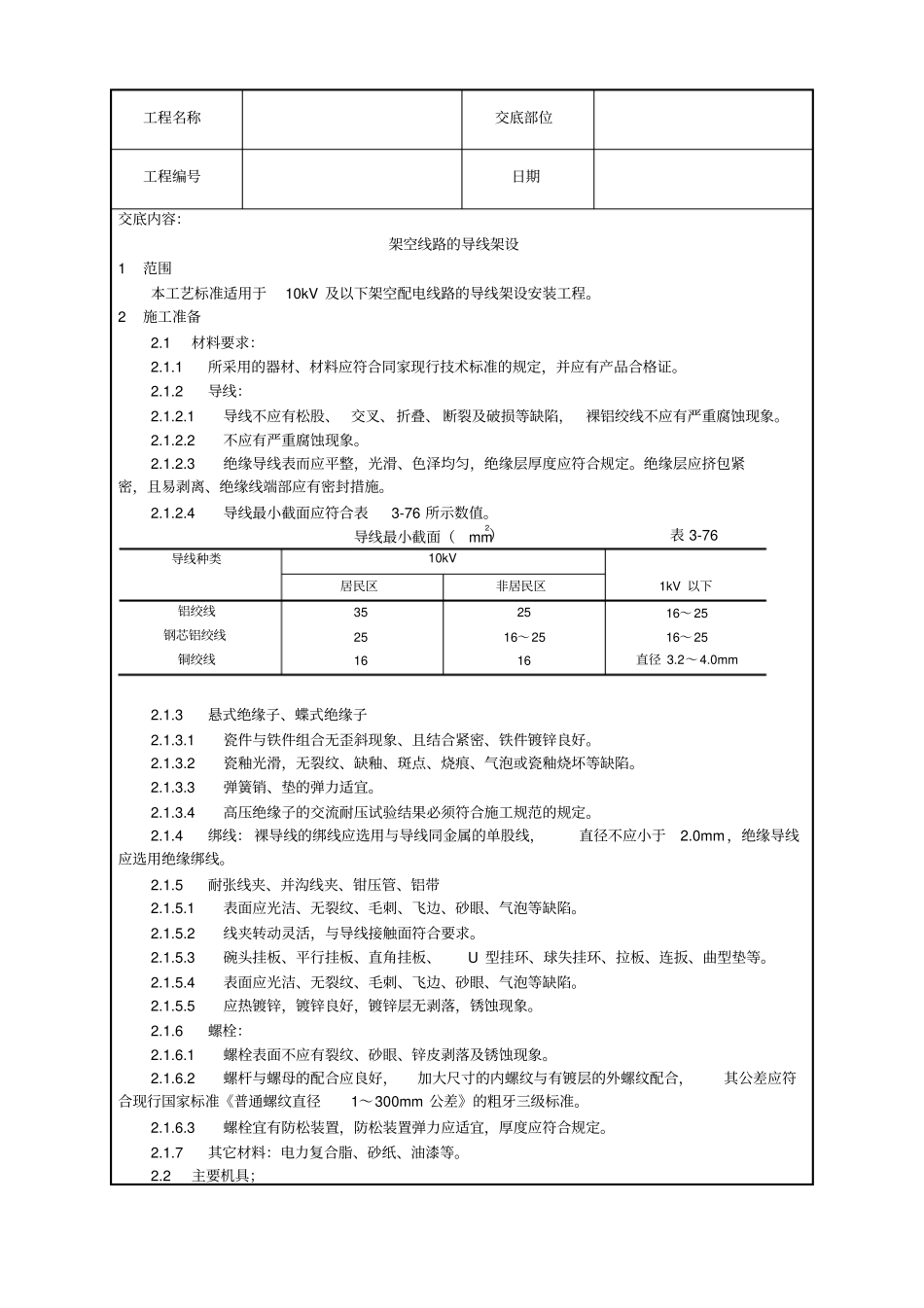

工程名称交底部位工程编号日期交底内容：架空线路的导线架设1 范围本工艺标准适用于10kV 及以下架空配电线路的导线架设安装工程。2 施工准备2.1 材料要求：2.1.1 所采用的器材、材料应符合同家现行技术标准的规定，并应有产品合格证。2.1.2 导线：2.1.2.1 导线不应有松股、 交叉、折叠、 断裂及破损等缺陷，裸铝绞线不应有严重腐蚀现象。2.1.2.2 不应有严重腐蚀现象。2.1.2.3 绝缘导线表而应平整，光滑、色泽均匀，绝缘层厚度应符合规定。绝缘层应挤包紧密，且易剥离、绝缘线端部应有密封措施。2.1.2.4 导线最小截面应符合表3-76 所示数值。导线最小截面（mm2）表 3-76 导线种类10kV 居民区非居民区1kV 以下铝绞线钢芯铝绞线铜绞线35 25 16 25 16～ 25 16 16～ 25 16～ 25 直径 3.2～ 4.0mm 2.1.3 悬式绝缘子、蝶式绝缘子2.1.3.1 瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。2.1.3.2 瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。2.1.3.3 弹簧销、垫的弹力适宜。2.1.3.4 高压绝缘子的交流耐压试验结果必须符合施工规范的规定。2.1.4 绑线： 裸导线的绑线应选用与导线同金属的单股线，直径不应小于2.0mm，绝缘导线应选用绝缘绑线。2.1.5 耐张线夹、并沟线夹、钳压管、铝带2.1.5.1 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。2.1.5.2 线夹转动灵活，与导线接触面符合要求。2.1.5.3 碗头挂板、平行挂板、直角挂板、U 型挂环、球失挂环、拉板、连扳、曲型垫等。2.1.5.4 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。2.1.5.5 应热镀锌，镀锌良好，镀锌层无剥落，锈蚀现象。2.1.6 螺栓：2.1.6.1 螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。2.1.6.2 螺杆与螺母的配合应良好，加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径1～300mm 公差》的粗牙三级标准。2.1.6.3 螺栓宜有防松装置，防松装置弹力应适宜，厚度应符合规定。2.1.7 其它材料：电力复合脂、砂纸、油漆等。2.2 主要机具；工程名称交底部位工程编号日期2.2.1 紧线器、倒链、开口滑轮、放线架、活扳手、油压线钳、手锤、钢锯、刀锯，细钢丝刷等。2.2.2 斧子、铁线、大小尼龙绳、挑杆、竹梯、温度计、望远镜、脚扣、安全带、手推车等。2.3 作业条件：2.3.1 拉线已安装完毕。2.3.2 线路上障碍物处理完毕，放线时通过其它线路的越线保护架搭设完毕。2.3.3...
