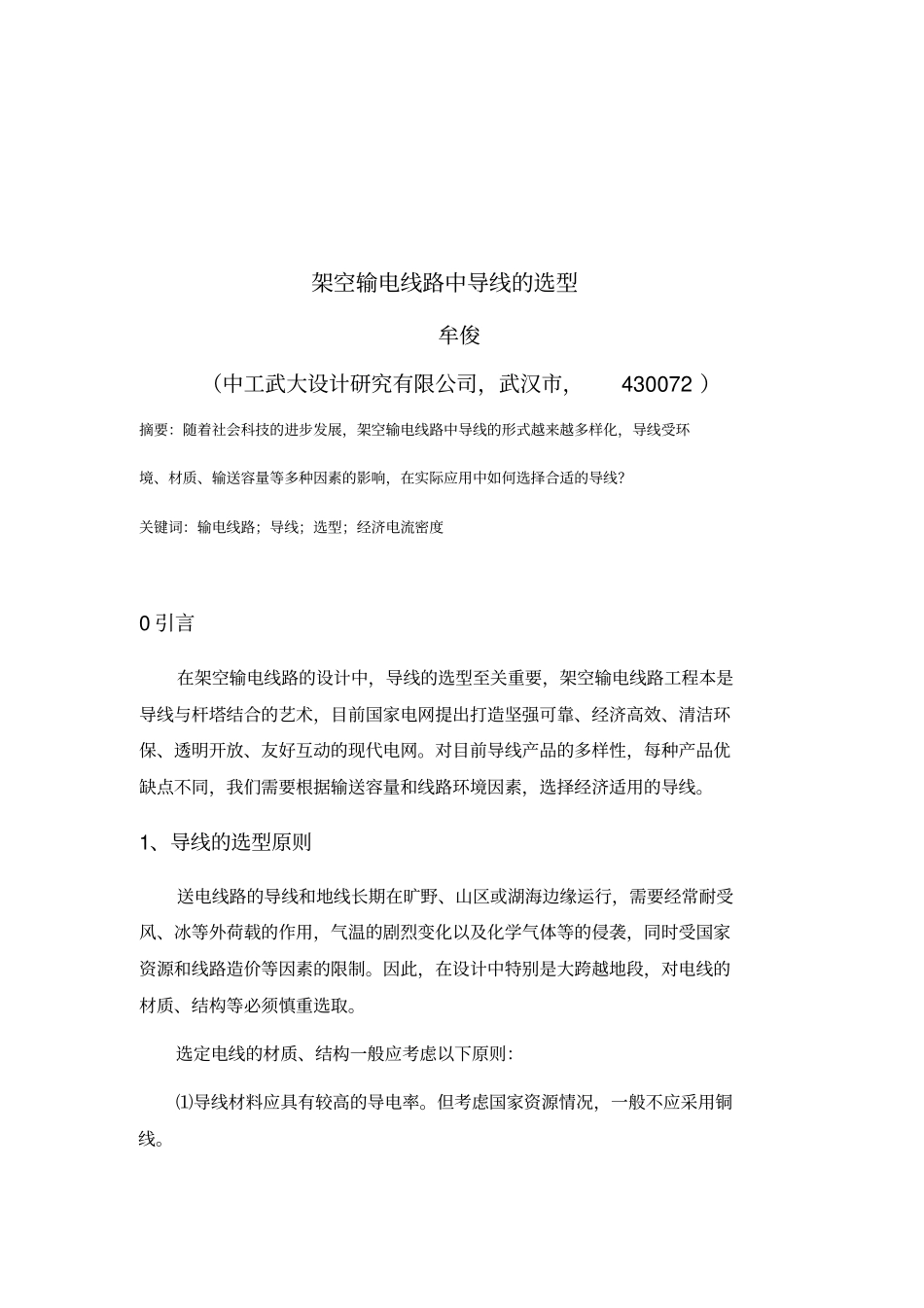

架空输电线路中导线选型_第1页
1/11

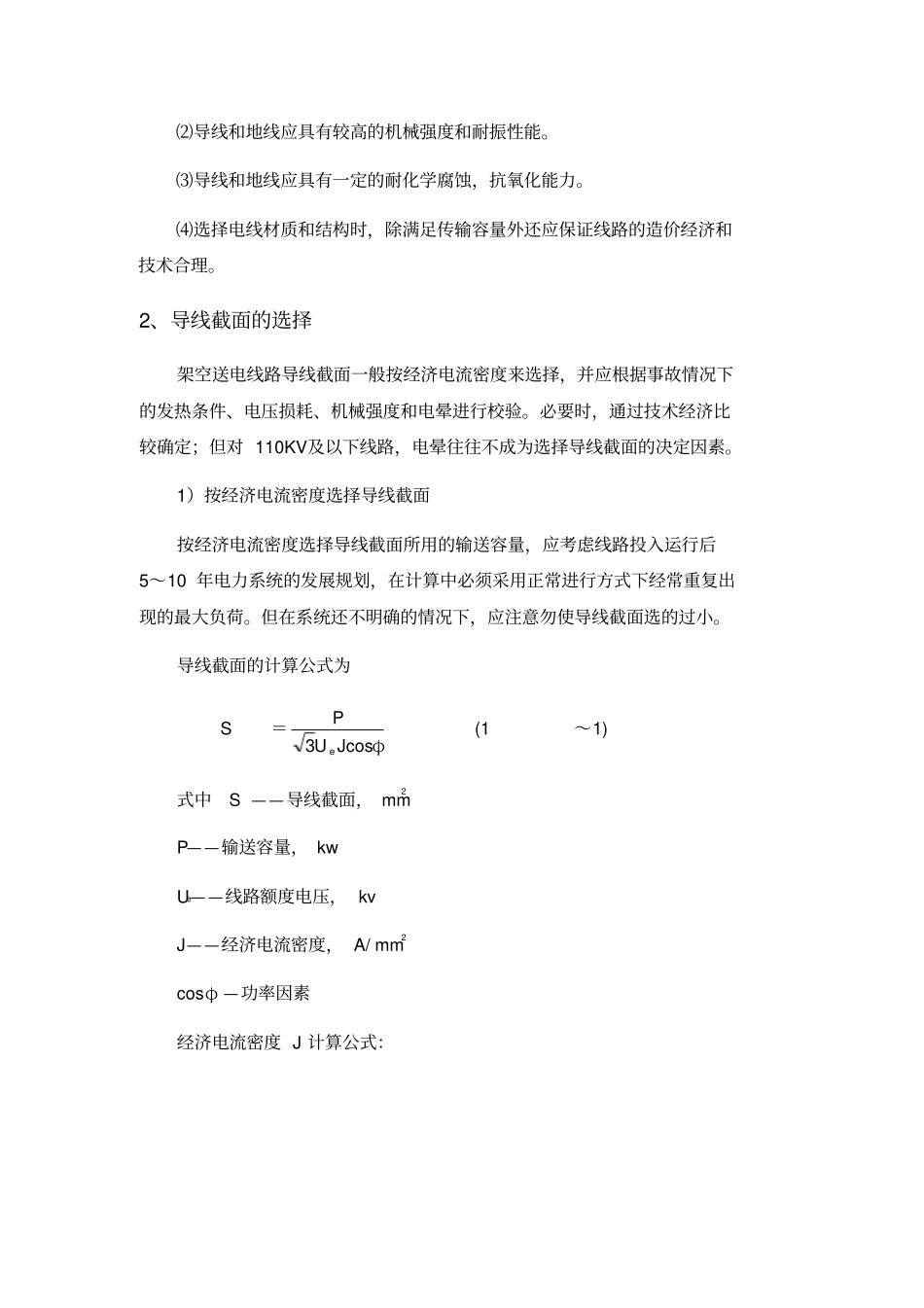

架空输电线路中导线选型_第2页
2/11

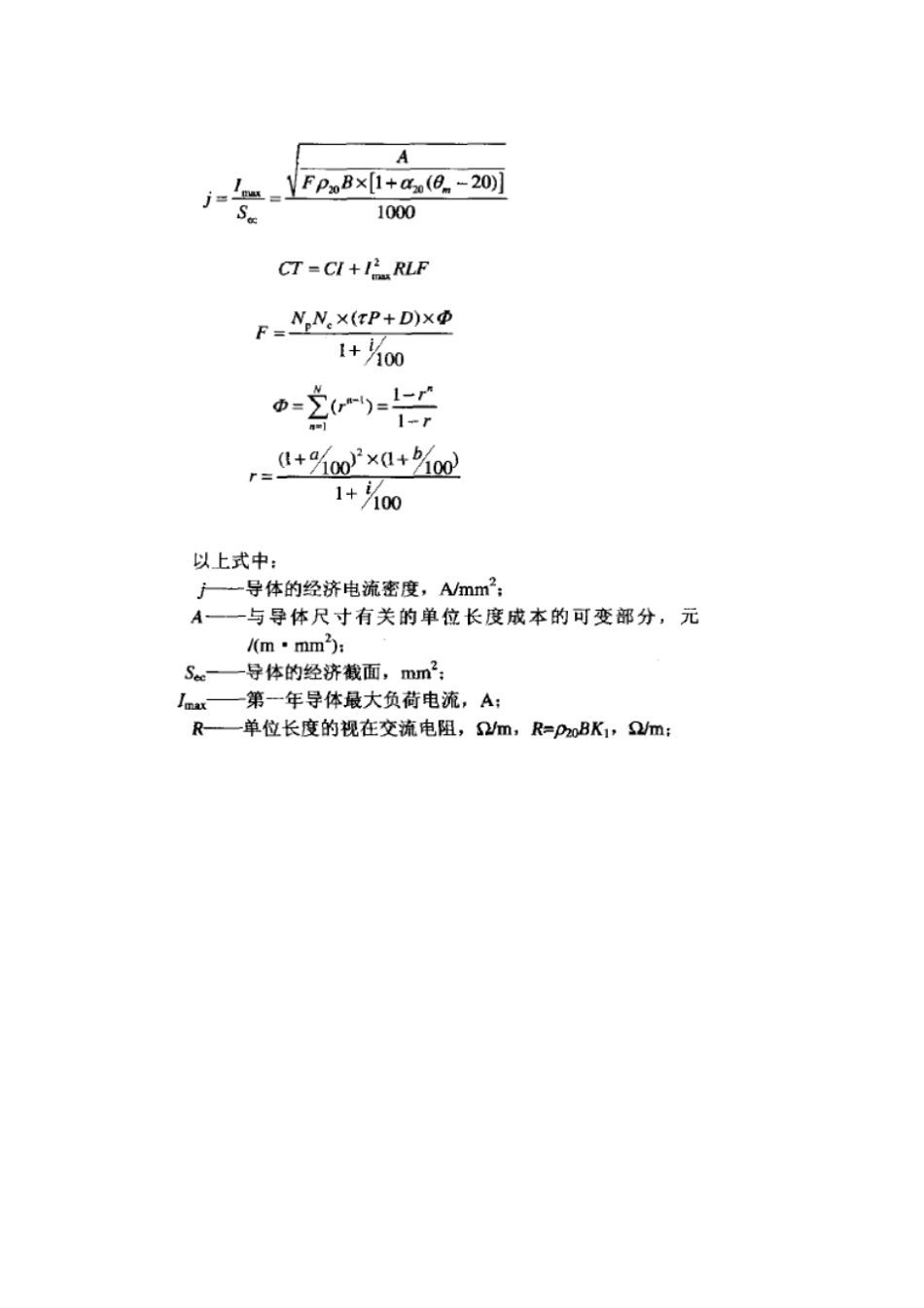

架空输电线路中导线选型_第3页
3/11
架空输电线路中导线的选型牟俊(中工武大设计研究有限公司,武汉市,430072 )摘要:随着社会科技的进步发展,架空输电线路中导线的形式越来越多样化,导线受环境、材质、输送容量等多种因素的影响,在实际应用中如何选择合适的导线?关键词:输电线路;导线;选型;经济电流密度0 引言在架空输电线路的设计中,导线的选型至关重要,架空输电线路工程本是导线与杆塔结合的艺术,目前国家电网提出打造坚强可靠、经济高效、清洁环保、透明开放、友好互动的现代电网。对目前导线产品的多样性,每种产品优缺点不同,我们需要根据输送容量和线路环境因素,选择经济适用的导线。1、导线的选型原则送电线路的导线和地线长期在旷野、山区或湖海边缘运行,需要经常耐受风、冰等外荷载的作用,气温的剧烈变化以及化学气体等的侵袭,同时受国家资源和线路造价等因素的限制。因此,在设计中特别是大跨越地段,对电线的材质、结构等必须慎重选取。选定电线的材质、结构一般应考虑以下原则:⑴导线材料应具有较高的导电率。但考虑国家资源情况,一般不应采用铜线。⑵导线和地线应具有较高的机械强度和耐振性能。⑶导线和地线应具有一定的耐化学腐蚀,抗氧化能力。⑷选择电线材质和结构时,除满足传输容量外还应保证线路的造价经济和技术合理。2、导线截面的选择架空送电线路导线截面一般按经济电流密度来选择,并应根据事故情况下的发热条件、电压损耗、机械强度和电晕进行校验。必要时,通过技术经济比较确定;但对 110KV及以下线路,电晕往往不成为选择导线截面的决定因素。1)按经济电流密度选择导线截面按经济电流密度选择导线截面所用的输送容量,应考虑线路投入运行后5~10 年电力系统的发展规划,在计算中必须采用正常进行方式下经常重复出现的最大负荷。但在系统还不明确的情况下,应注意勿使导线截面选的过小。导线截面的计算公式为 S=cosφ3JUPe (1~1) 式中 S ——导线截面, mm2P——输送容量, kw Ue——线路额度电压, kv J——经济电流密度, A/ mm2cosφ —功率因素经济电流密度 J 计算公式:由于我国幅员辽阔,各地的电网送电成本存在明显的差异,各地的经济电流密度也不同,但目前我国还没有制定出合适的数字,现仍可以参考我国1956年电力部颁布的经济电流密度,参考表1 中数值。表 1 经济电流密度( A/ mm2 )导线材料最大负荷利用小时数Tmax3000 以下3000~5000 5000 以上铝线1.65 1.15 0.9 铜线3.0 2.25 ...
