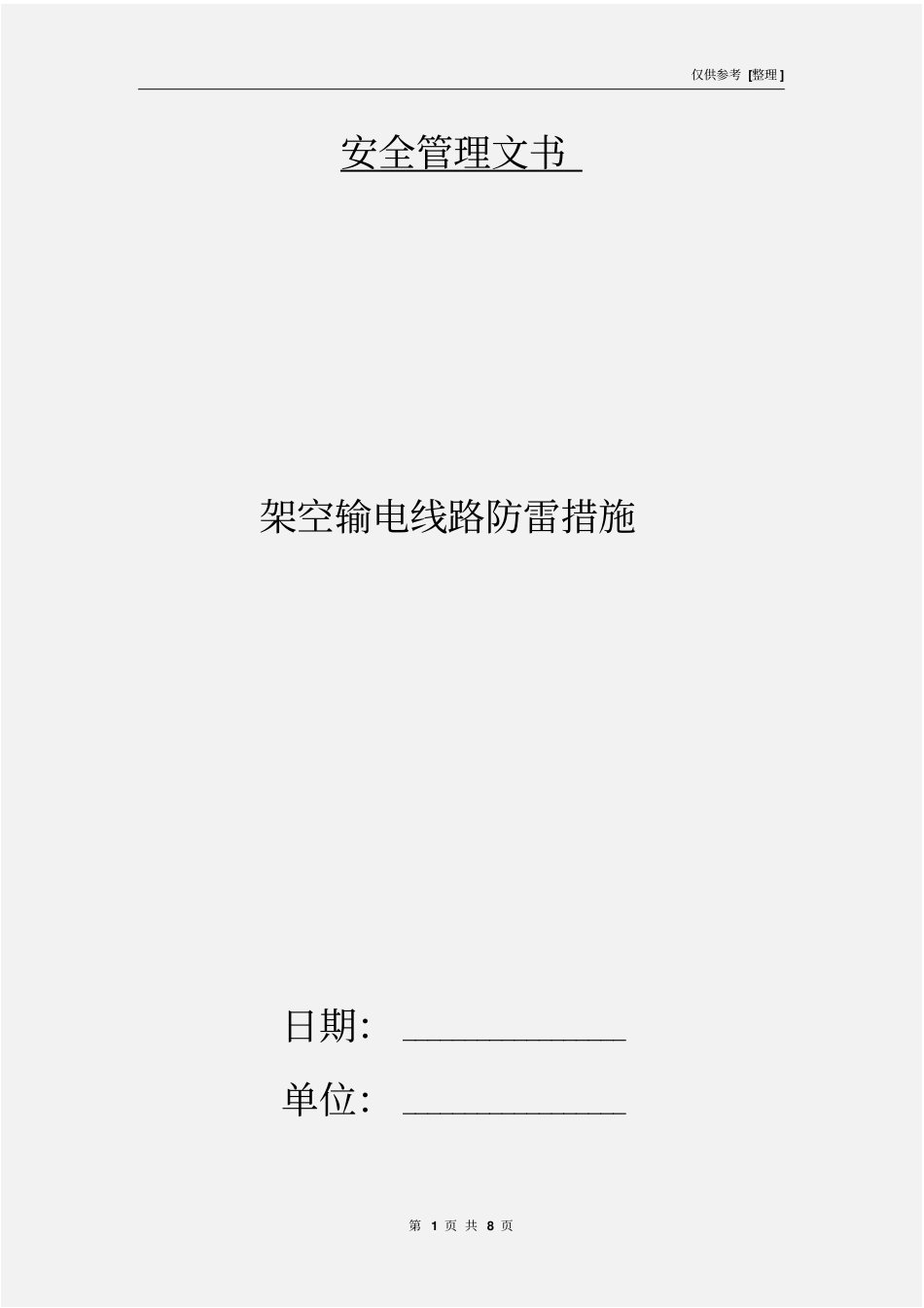

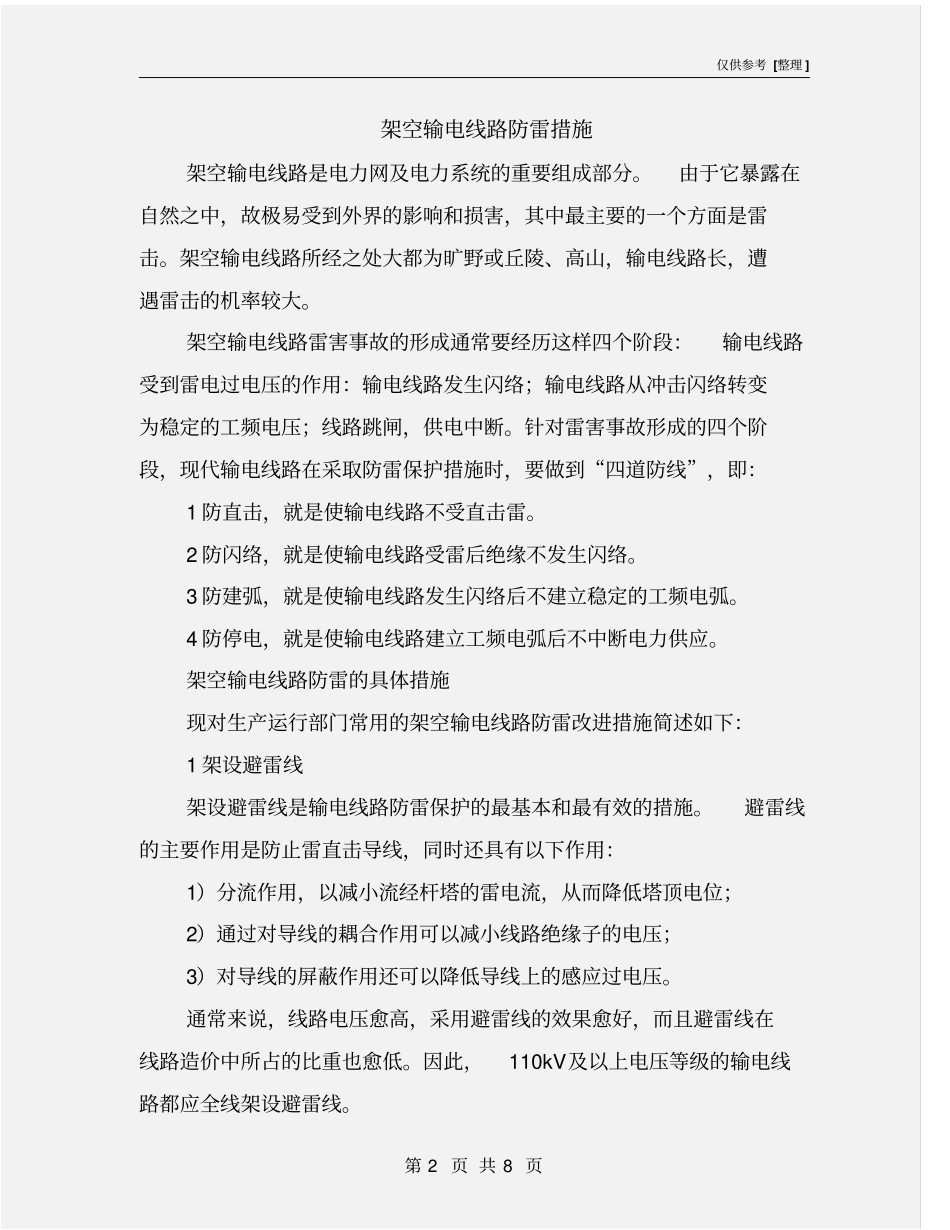

仅供参考 [整理 ] 第 1 页 共 8 页安全管理文书架空输电线路防雷措施日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 8 页架空输电线路防雷措施架空输电线路是电力网及电力系统的重要组成部分。由于它暴露在自然之中，故极易受到外界的影响和损害，其中最主要的一个方面是雷击。架空输电线路所经之处大都为旷野或丘陵、高山，输电线路长，遭遇雷击的机率较大。架空输电线路雷害事故的形成通常要经历这样四个阶段：输电线路受到雷电过电压的作用：输电线路发生闪络；输电线路从冲击闪络转变为稳定的工频电压；线路跳闸，供电中断。针对雷害事故形成的四个阶段，现代输电线路在采取防雷保护措施时，要做到“四道防线”，即：1 防直击，就是使输电线路不受直击雷。2 防闪络，就是使输电线路受雷后绝缘不发生闪络。3 防建弧，就是使输电线路发生闪络后不建立稳定的工频电弧。4 防停电，就是使输电线路建立工频电弧后不中断电力供应。架空输电线路防雷的具体措施现对生产运行部门常用的架空输电线路防雷改进措施简述如下：1 架设避雷线架设避雷线是输电线路防雷保护的最基本和最有效的措施。避雷线的主要作用是防止雷直击导线，同时还具有以下作用：1）分流作用，以减小流经杆塔的雷电流，从而降低塔顶电位；2）通过对导线的耦合作用可以减小线路绝缘子的电压；3）对导线的屏蔽作用还可以降低导线上的感应过电压。通常来说，线路电压愈高，采用避雷线的效果愈好，而且避雷线在线路造价中所占的比重也愈低。因此，110kV及以上电压等级的输电线路都应全线架设避雷线。仅供参考 [整理 ] 第 3 页 共 8 页同时，为了提高避雷线对导线的屏蔽效果，减小绕击率，避雷线对边导线的保护角应做得小一些，一般采用20° ～30° 。 220kV 及 330kV双避雷线线路应做到20° 左右， 500kV及以上的超高压、特高压线路都架设双避雷线，保护角在15° 左右。 2 安装避雷针安装避雷针也是架空输电线路常用的一种防雷措施。但是在实际应用却存在以下问题：1）由于避雷针而导致雷击概率增大2）保护范围小国内外不少防雷专家， 对避雷针能向被保护物有多大的保护距离做了系统的研究得出的结论是：“对一根垂直避雷针无法获得十分肯定的保护区域”。英国的BS6551法规曾指出：“经验显示不能依赖避雷针提供任何保护区内的完整保护”。而德国防雷法规则有意识地不引入避雷针保护范围的概念。从避雷针因侧...
