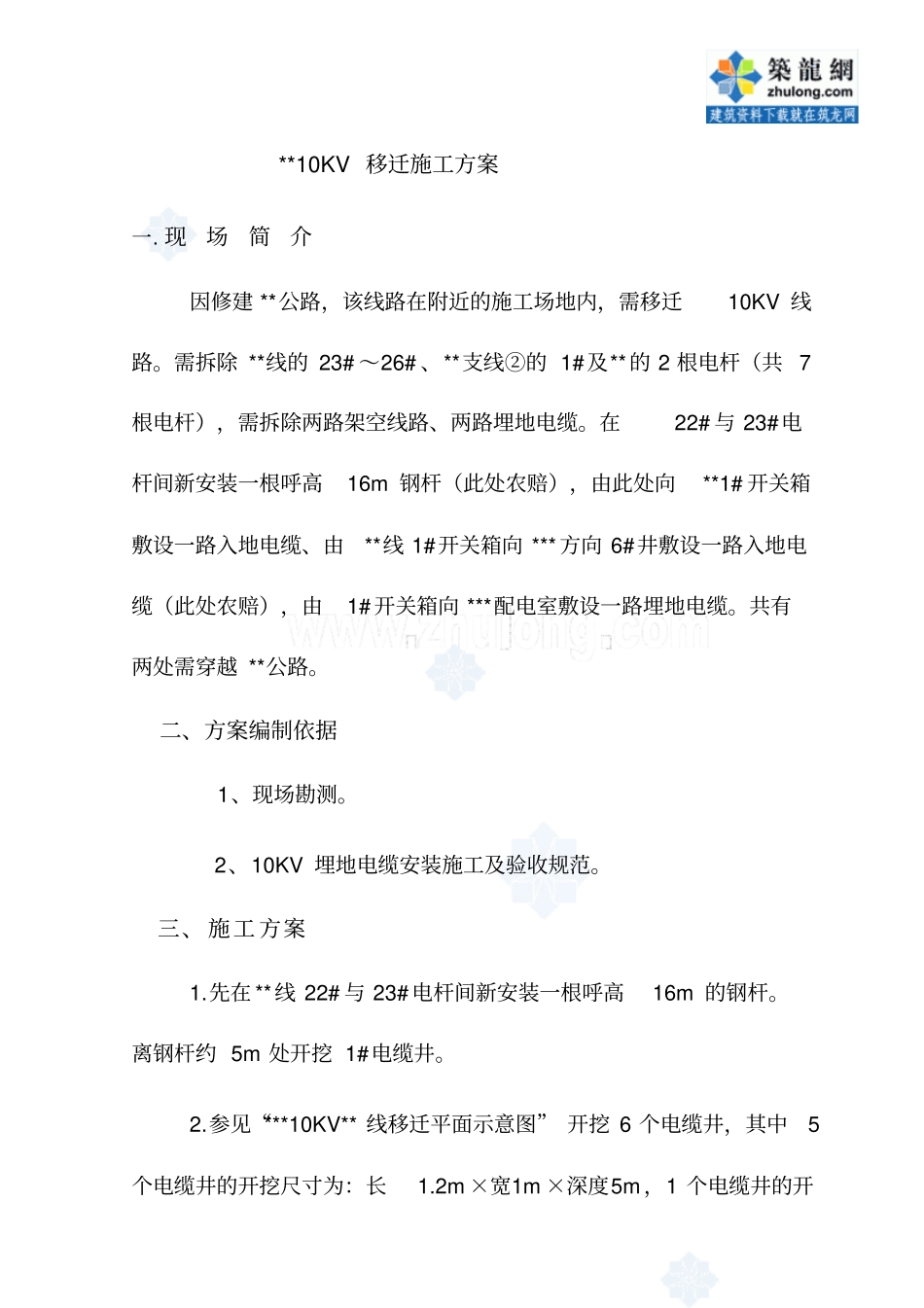

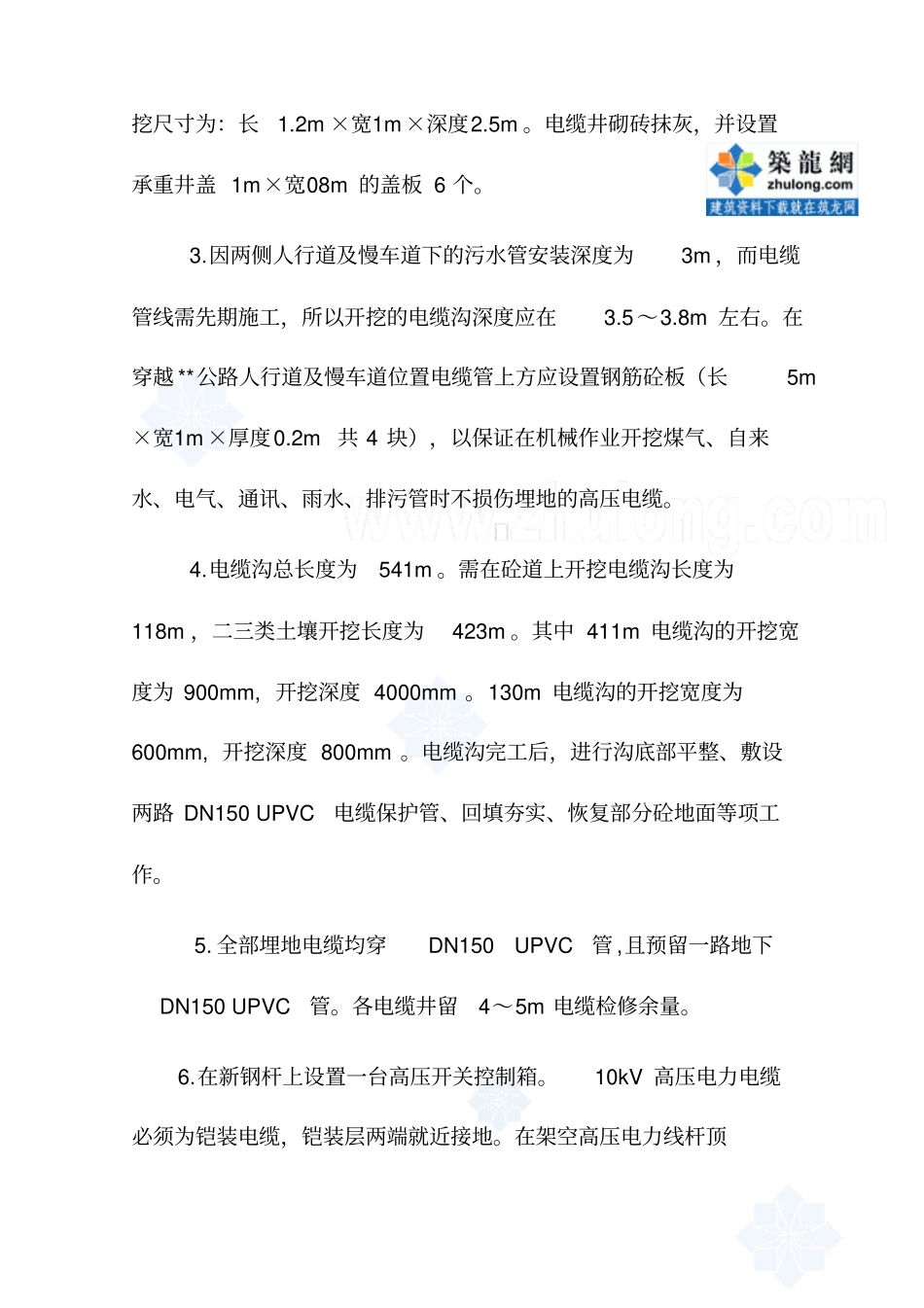

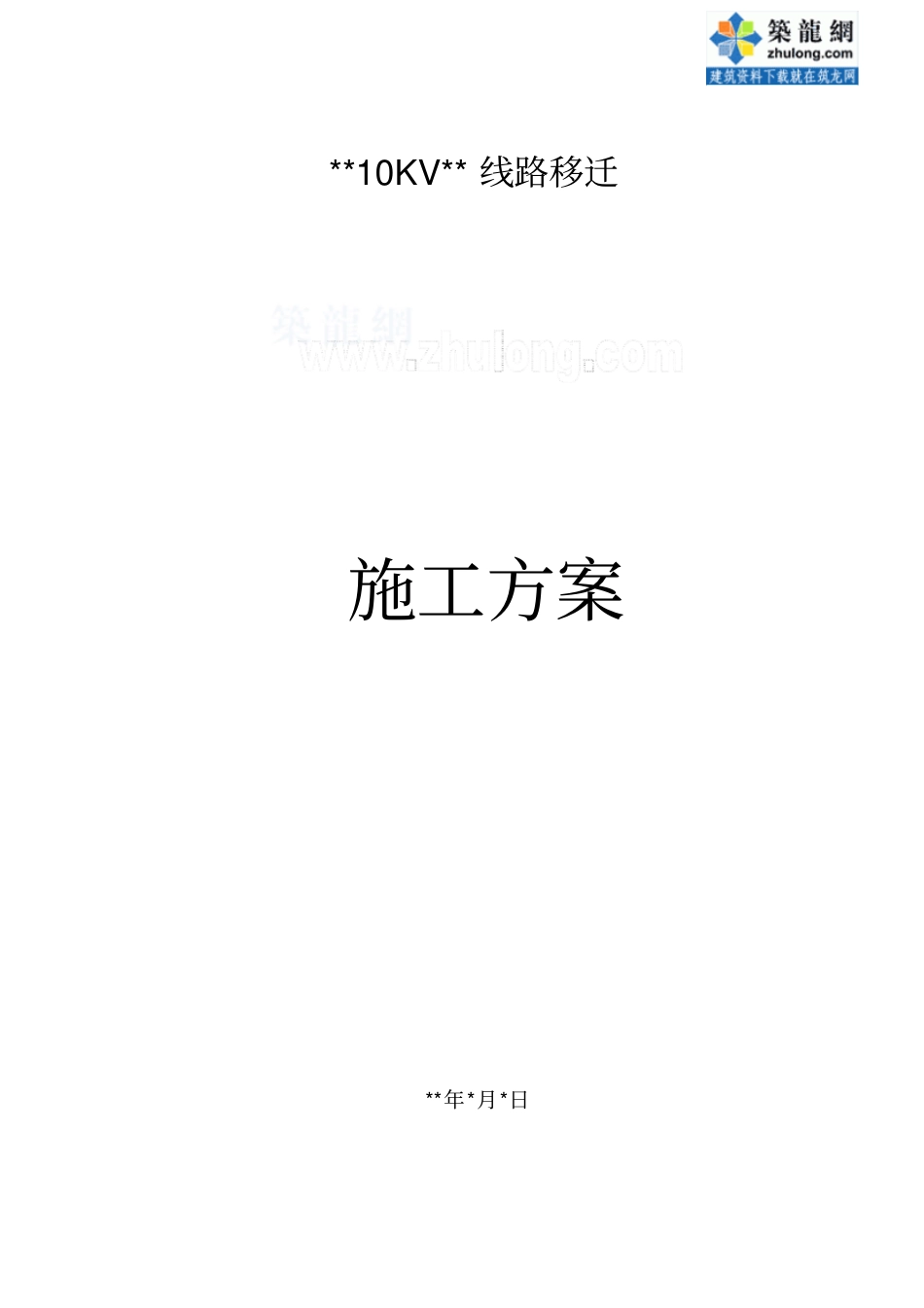

**10KV** 线路移迁施工方案**年*月*日**10KV 移迁施工方案一. 现场简介因修建 **公路，该线路在附近的施工场地内，需移迁10KV 线路。需拆除 **线的 23# ～26# 、**支线②的 1#及**的 2 根电杆（共 7根电杆），需拆除两路架空线路、两路埋地电缆。在22# 与 23#电杆间新安装一根呼高16m 钢杆（此处农赔），由此处向**1# 开关箱敷设一路入地电缆、由**线 1#开关箱向 *** 方向 6#井敷设一路入地电缆（此处农赔），由1# 开关箱向 ***配电室敷设一路埋地电缆。共有两处需穿越 **公路。二、方案编制依据1、现场勘测。2、10KV 埋地电缆安装施工及验收规范。三、 施工 方案1.先在 **线 22# 与 23# 电杆间新安装一根呼高16m 的钢杆。离钢杆约 5m 处开挖 1#电缆井。2.参见“***10KV** 线移迁平面示意图” 开挖 6 个电缆井，其中5个电缆井的开挖尺寸为：长1.2m ×宽1m ×深度5m ，1 个电缆井的开挖尺寸为：长1.2m ×宽1m ×深度2.5m 。电缆井砌砖抹灰，并设置承重井盖 1m×宽.08m 的盖板 6 个。3.因两侧人行道及慢车道下的污水管安装深度为3m ，而电缆管线需先期施工，所以开挖的电缆沟深度应在3.5 ～3.8m 左右。在穿越 **公路人行道及慢车道位置电缆管上方应设置钢筋砼板（长5m×宽1m ×厚度0.2m 共 4 块），以保证在机械作业开挖煤气、自来水、电气、通讯、雨水、排污管时不损伤埋地的高压电缆。4.电缆沟总长度为541m 。需在砼道上开挖电缆沟长度为118m ，二三类土壤开挖长度为423m 。其中 411m 电缆沟的开挖宽度为 900mm, 开挖深度 4000mm 。130m 电缆沟的开挖宽度为600mm, 开挖深度 800mm 。电缆沟完工后，进行沟底部平整、敷设两路 DN150 UPVC电缆保护管、回填夯实、恢复部分砼地面等项工作。5. 全部埋地电缆均穿DN150 UPVC管 ,且预留一路地下DN150 UPVC管。各电缆井留4～5m 电缆检修余量。6.在新钢杆上设置一台高压开关控制箱。10kV 高压电力电缆必须为铠装电缆，铠装层两端就近接地。在架空高压电力线杆顶与铠装电缆的接头处（钢杆）对地加装额定电压为12.7kV （系统额定电压 10kV ）的避雷器一套。避雷器采用标称放电电流大于20kA 的交流无间隙氧化锌避雷器（强雷电）。7.新钢杆电缆引下入地需安装电缆保护钢管（热镀锌G100 2 根*6m/ 根），并对钢管进行可靠的接地。依据原线路负荷，选用 YJV22 -0.6/10KV 3*185 、3*120 铜芯铠装电力电缆作为移迁后的新...
