某住宅楼桩基础设计计算书VIP免费

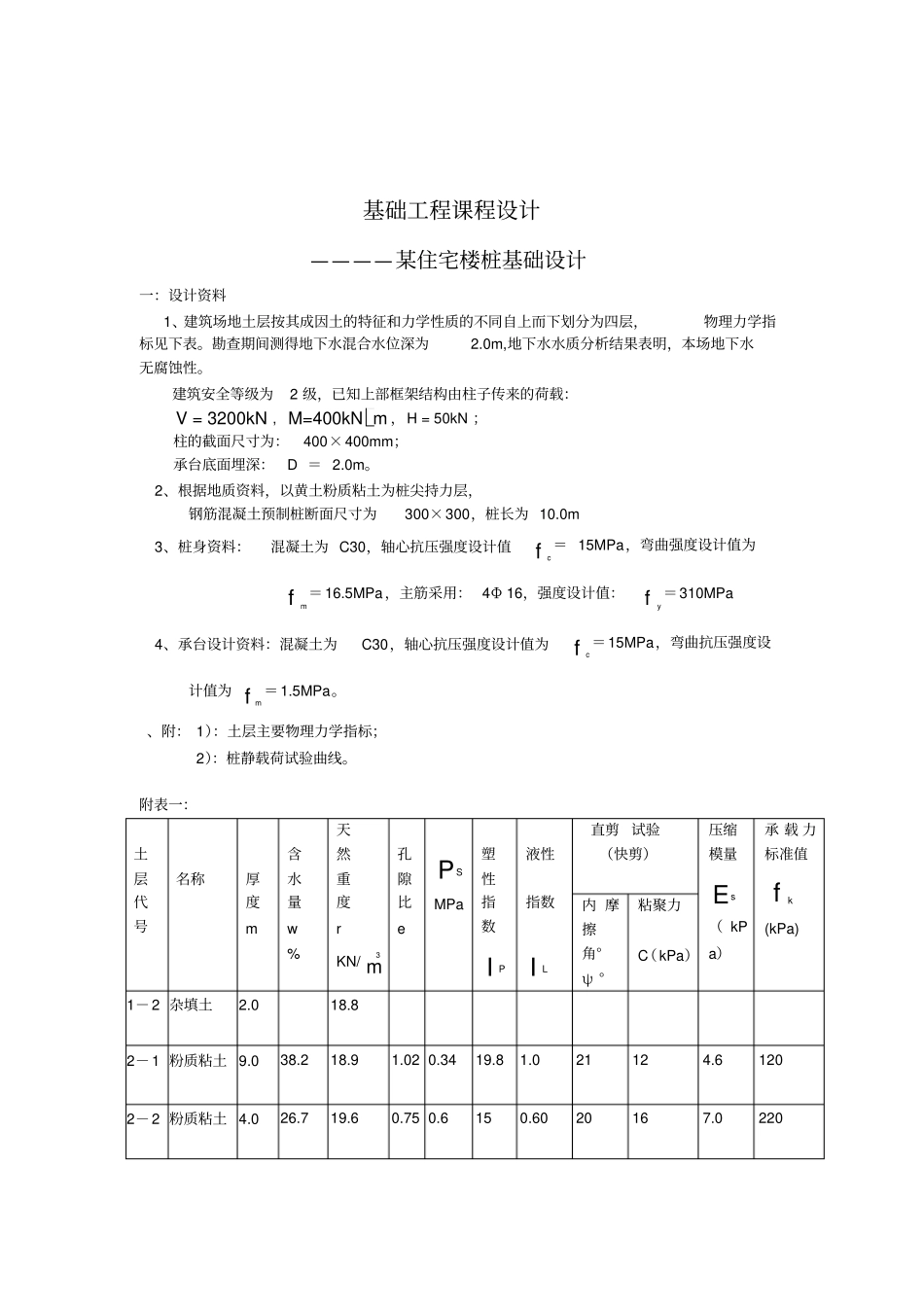

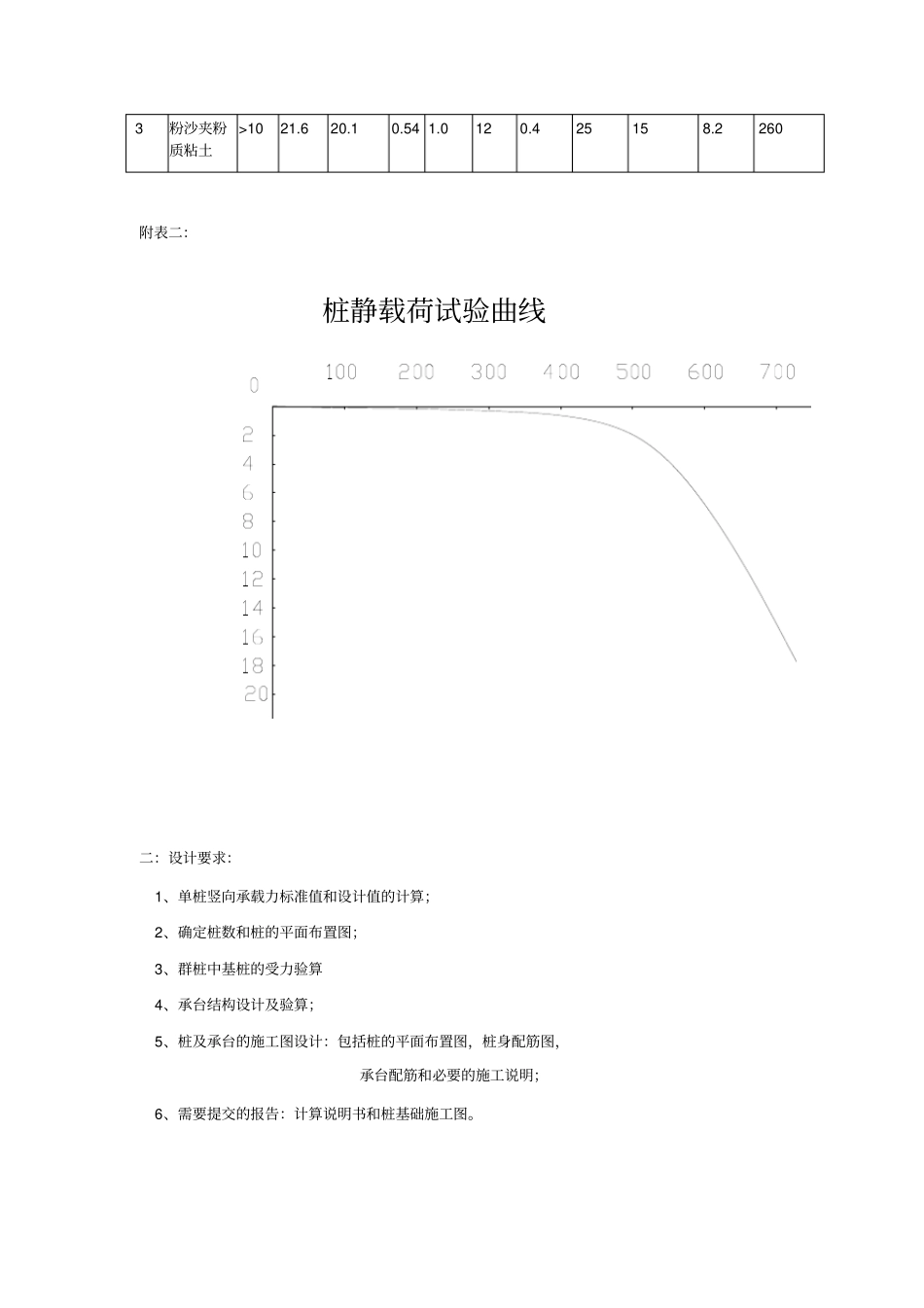

基础工程课程设计————某住宅楼桩基础设计一：设计资料1、建筑场地土层按其成因土的特征和力学性质的不同自上而下划分为四层，物理力学指标见下表。勘查期间测得地下水混合水位深为2.0m,地下水水质分析结果表明，本场地下水无腐蚀性。建筑安全等级为2 级，已知上部框架结构由柱子传来的荷载：V = 3200kN , M=400kN m ，H = 50kN ；柱的截面尺寸为：400×400mm；承台底面埋深：D ＝ 2.0m。2、根据地质资料，以黄土粉质粘土为桩尖持力层，钢筋混凝土预制桩断面尺寸为300×300，桩长为 10.0m 3、桩身资料：混凝土为 C30，轴心抗压强度设计值f c＝ 15MPa，弯曲强度设计值为fm＝16.5MPa，主筋采用： 4Φ 16，强度设计值：fy＝310MPa 4、承台设计资料：混凝土为C30，轴心抗压强度设计值为f c＝15MPa，弯曲抗压强度设计值为 f m ＝1.5MPa。、附： 1）：土层主要物理力学指标；2）：桩静载荷试验曲线。附表一：土层代号名称厚度m 含水量w % 天然重度r KN/ m3孔隙比e P SMPa 塑性指数I P液性指数I L直剪 试验（快剪）压缩模量E s（ kPa）承 载 力标准值f k(kPa) 内 摩擦角°ψ °粘聚力C（kPa）1－2 杂填土2.0 18.8 2－1 粉质粘土 9.0 38.2 18.9 1.02 0.34 19.8 1.0 21 12 4.6 120 2－2 粉质粘土 4.0 26.7 19.6 0.75 0.6 15 0.60 20 16 7.0 220 3 粉沙夹粉质粘土>10 21.6 20.1 0.54 1.0 12 0.4 25 15 8.2 260 附表二：桩静载荷试验曲线二：设计要求：1、单桩竖向承载力标准值和设计值的计算；2、确定桩数和桩的平面布置图；3、群桩中基桩的受力验算4、承台结构设计及验算；5、桩及承台的施工图设计：包括桩的平面布置图，桩身配筋图，承台配筋和必要的施工说明；6、需要提交的报告：计算说明书和桩基础施工图。三：桩基础设计（一）：必要资料准备1、建筑物的类型机规模：住宅楼2、岩土工程勘察报告：见上页附表3、环境及检测条件：地下水无腐蚀性，Q— S 曲线见附表（二）：外部荷载及桩型确定1、柱传来荷载：V = 3200kN 、 M = 400kNm、H = 50kN 2、桩型确定： 1）、由题意选桩为钢筋混凝土预制桩；2）、构造尺寸：桩长L＝10.0m，截面尺寸： 300× 300mm 3）、桩身：混凝土强度C30、cf＝ 15MPa、mf＝ 16.5MPa 4φ 16 yf＝310MPa 4）、承台材料：混凝土强度C30、cf＝15MPa、mf＝ 16.5MPa tf＝1.5MPa （三）：单桩承载力确定1、 单桩竖...
