某公司混合结构办公楼结构研发设计计算书示例VIP免费

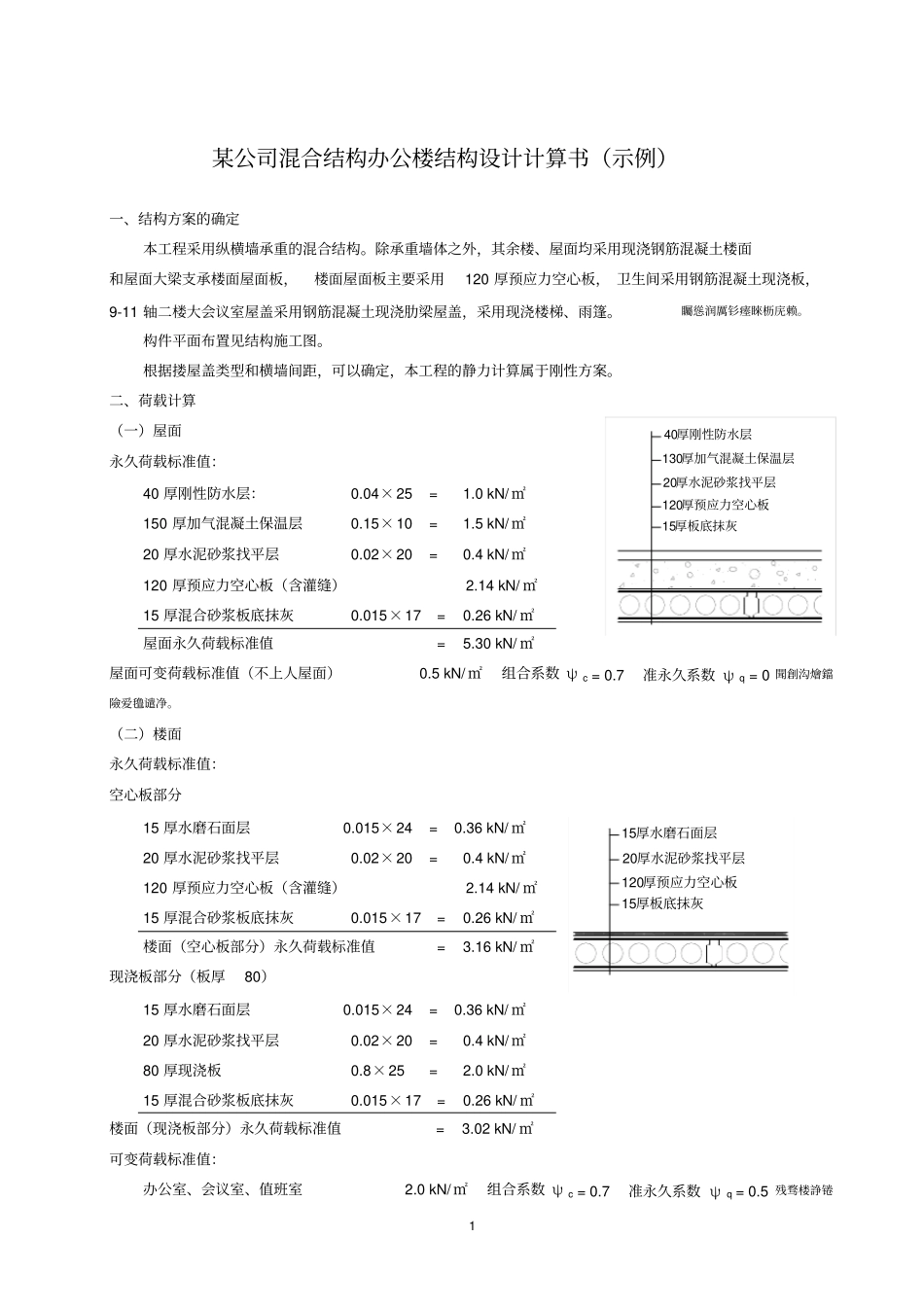

1 某公司混合结构办公楼结构设计计算书（示例）一、结构方案的确定本工程采用纵横墙承重的混合结构。除承重墙体之外，其余楼、屋面均采用现浇钢筋混凝土楼面和屋面大梁支承楼面屋面板，楼面屋面板主要采用120 厚预应力空心板， 卫生间采用钢筋混凝土现浇板，9-11 轴二楼大会议室屋盖采用钢筋混凝土现浇肋梁屋盖，采用现浇楼梯、雨篷。矚慫润厲钐瘗睞枥庑赖。构件平面布置见结构施工图。根据搂屋盖类型和横墙间距，可以确定，本工程的静力计算属于刚性方案。二、荷载计算（一）屋面永久荷载标准值：40 厚刚性防水层：0.04×25 = 1.0 kN/ ㎡150 厚加气混凝土保温层0.15×10 = 1.5 kN/ ㎡20 厚水泥砂浆找平层0.02×20 = 0.4 kN/ ㎡120 厚预应力空心板（含灌缝）2.14 kN/ ㎡15 厚混合砂浆板底抹灰0.015×17 = 0.26 kN/ ㎡屋面永久荷载标准值= 5.30 kN/ ㎡屋面可变荷载标准值（不上人屋面）0.5 kN/ ㎡组合系数 ψ c = 0.7 准永久系数 ψ q = 0 聞創沟燴鐺險爱氇谴净。（二）楼面永久荷载标准值：空心板部分15 厚水磨石面层0.015×24 = 0.36 kN/ ㎡20 厚水泥砂浆找平层0.02×20 = 0.4 kN/ ㎡120 厚预应力空心板（含灌缝）2.14 kN/ ㎡15 厚混合砂浆板底抹灰0.015×17 = 0.26 kN/ ㎡楼面（空心板部分）永久荷载标准值= 3.16 kN/ ㎡现浇板部分（板厚80）15 厚水磨石面层0.015×24 = 0.36 kN/ ㎡20 厚水泥砂浆找平层0.02×20 = 0.4 kN/ ㎡80 厚现浇板0.8×25 = 2.0 kN/ ㎡15 厚混合砂浆板底抹灰0.015×17 = 0.26 kN/ ㎡楼面（现浇板部分）永久荷载标准值= 3.02 kN/ ㎡可变荷载标准值：办公室、会议室、值班室2.0 kN/ ㎡组合系数 ψ c = 0.7 准永久系数 ψ q = 0.5 残骛楼諍锩130厚加气混凝土保温层40厚刚性防水层20厚水泥砂浆找平层120厚预应力空心板15厚板底抹灰15厚水磨石面层20厚水泥砂浆找平层120厚预应力空心板15厚板底抹灰2 瀨濟溆塹籟。走廊、楼梯、卫生间2.5 kN/ ㎡组合系数 ψ c = 0.7 准永久系数 ψ q = 0.5 酽锕极額閉镇桧猪訣锥。（三）墙体荷载（均按20 厚水泥砂浆双面粉刷计算）标准值：370 墙：0.37×19＋0.02×2×20 = 7.83 kN/ ㎡240 墙：0.24×19＋0.02×2×20 = 5.36 kN/ ㎡三、预制构件选型（一）预应力空心板（按SG435— 1《预应力混凝土圆孔板》图集选用）楼面、屋面荷载值计算位置gk (kN/ ㎡) qk (...
