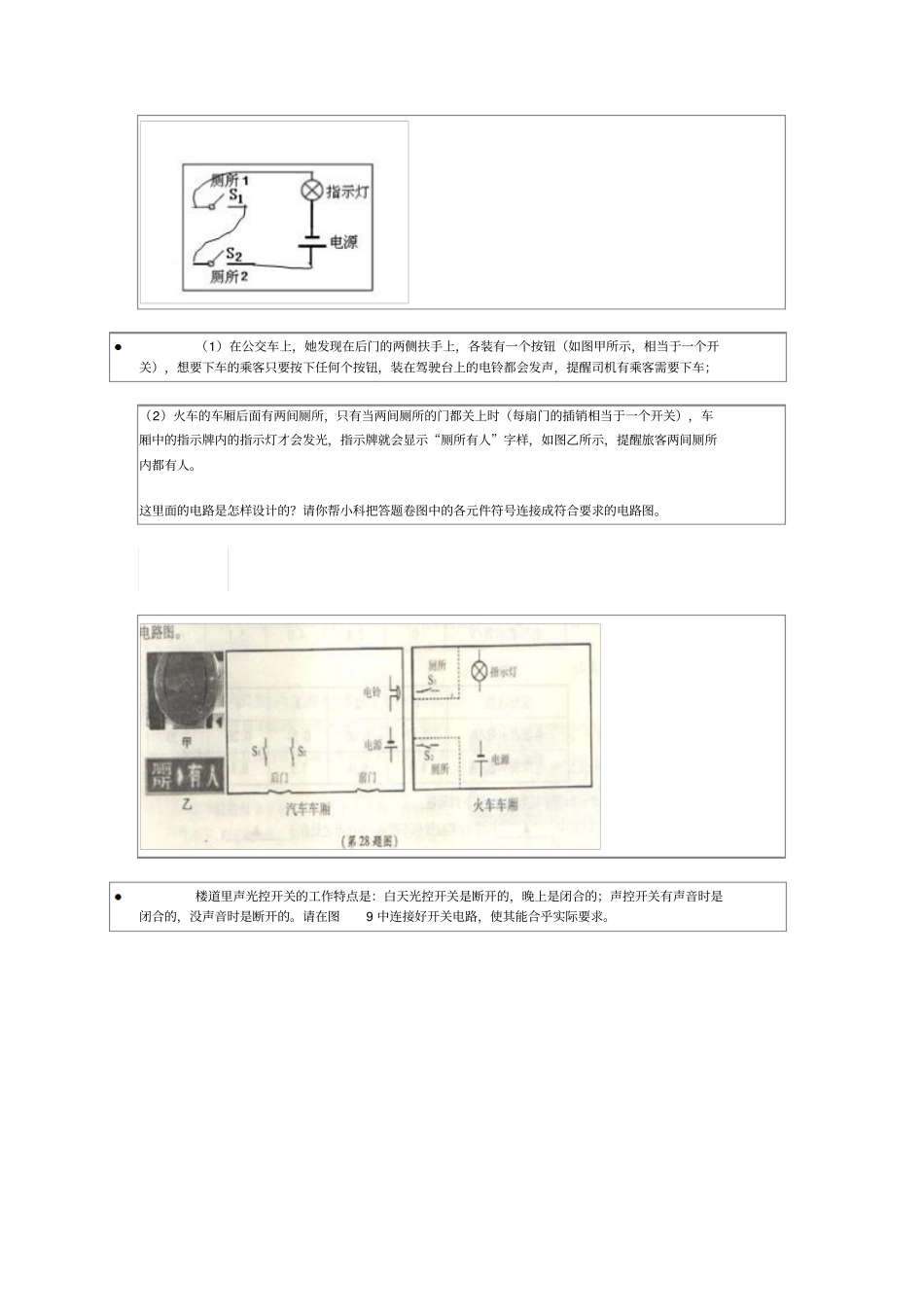

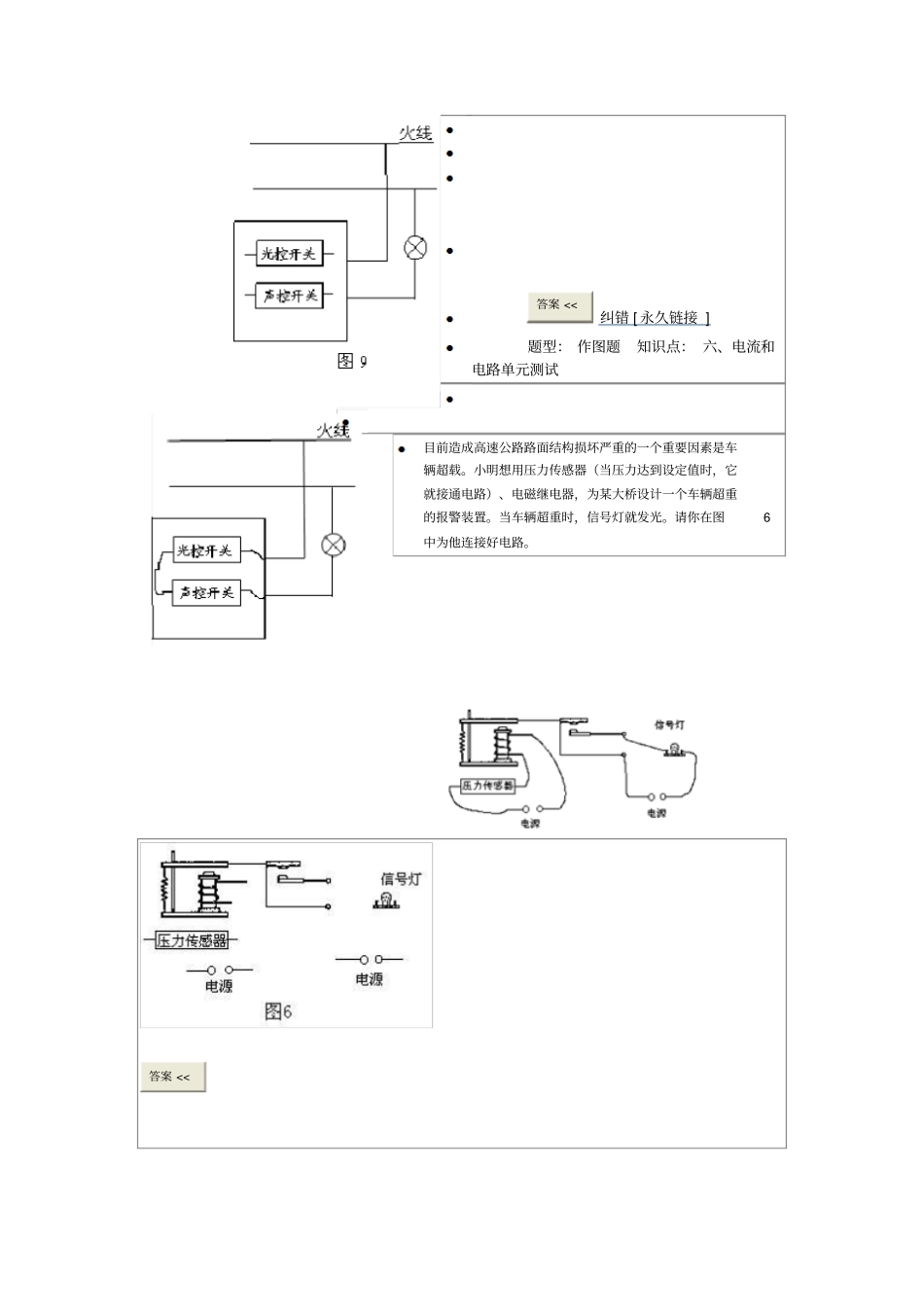

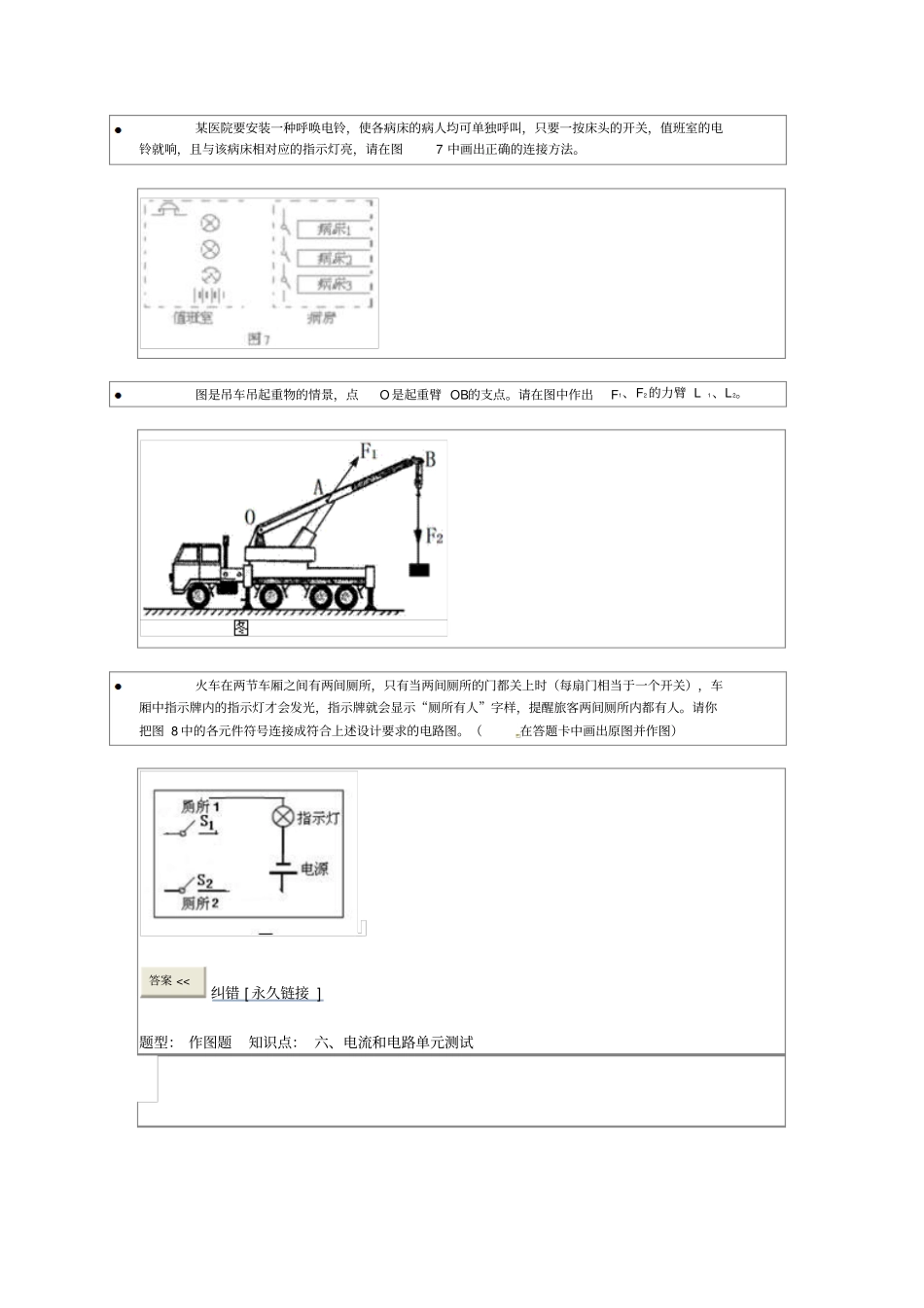

某医院要安装一种呼唤电铃，使各病床的病人均可单独呼叫，只要一按床头的开关，值班室的电铃就响，且与该病床相对应的指示灯亮，请在图7 中画出正确的连接方法。图是吊车吊起重物的情景，点O是起重臂 OB的支点。请在图中作出F1、F2的力臂 L 1、L2。火车在两节车厢之间有两间厕所，只有当两间厕所的门都关上时（每扇门相当于一个开关），车厢中指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内都有人。请你把图 8 中的各元件符号连接成符合上述设计要求的电路图。（在答题卡中画出原图并作图）答案 <<纠错 [ 永久链接 ]题型： 作图题知识点： 六、电流和电路单元测试（1）在公交车上，她发现在后门的两侧扶手上，各装有一个按钮（如图甲所示，相当于一个开关），想要下车的乘客只要按下任何个按钮，装在驾驶台上的电铃都会发声，提醒司机有乘客需要下车；（2）火车的车厢后面有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关），车厢中的指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，如图乙所示，提醒旅客两间厕所内都有人。这里面的电路是怎样设计的？请你帮小科把答题卷图中的各元件符号连接成符合要求的电路图。楼道里声光控开关的工作特点是：白天光控开关是断开的，晚上是闭合的；声控开关有声音时是闭合的，没声音时是断开的。请在图9 中连接好开关电路，使其能合乎实际要求。答案 <<纠错 [ 永久链接 ]题型： 作图题知识点： 六、电流和电路单元测试目前造成高速公路路面结构损坏严重的一个重要因素是车辆超载。小明想用压力传感器（当压力达到设定值时，它就接通电路）、电磁继电器，为某大桥设计一个车辆超重的报警装置。当车辆超重时，信号灯就发光。请你在图6中为他连接好电路。答案 <<电视机的遥控器是利用红外线对电视机进行遥控的，小明没有像平时那样，将遥控器对准电视机的红外线接收窗口，而对着电视机旁光滑的墙壁，结果也达到了遥控的目的，请你在图中画出这种遥控方式中红外线的传播途径。答案 <<纠错 [ 永久链接 ]题型： 作图题知识点： 四、光的折射如图某同学若使斜射阳光能够竖直照亮井度，试用作图的办法完成他的想法答案 <<纠错 [ 永久链接 ]题型： 作图题知识点： 二、光的反射如图是小明在工地旁边看见一辆自卸车卸货时的情况。请你回答下列问题：（1）此时自卸车是一个杠杆。（填“省力”、“费力”或“等臂”）（2...
