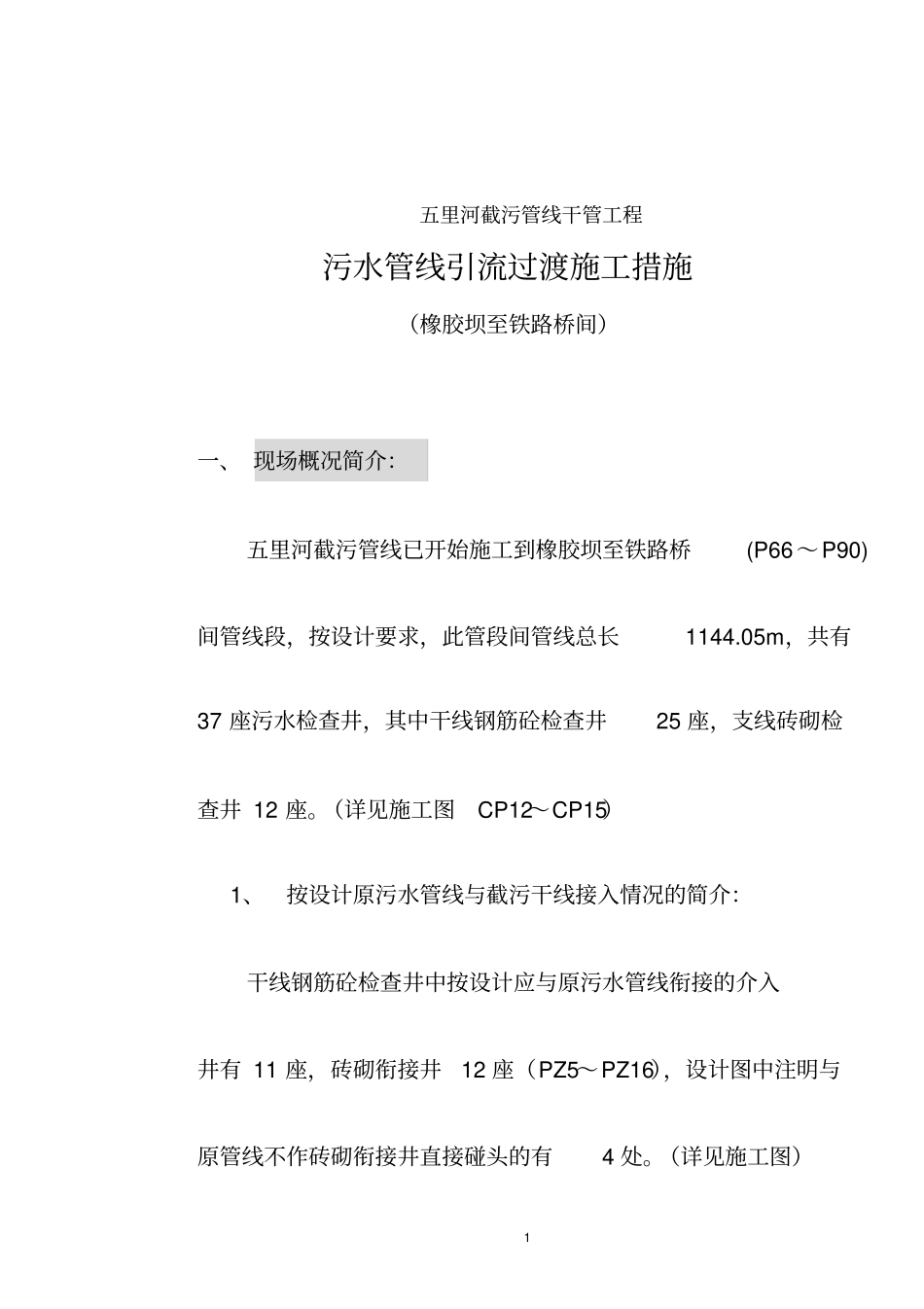

1 五里河截污管线干管工程污水管线引流过渡施工措施（橡胶坝至铁路桥间）一、 现场概况简介：五里河截污管线已开始施工到橡胶坝至铁路桥(P66～P90)间管线段，按设计要求，此管段间管线总长1144.05m，共有37 座污水检查井，其中干线钢筋砼检查井25 座，支线砖砌检查井 12 座。（详见施工图CP12～CP15）1、按设计原污水管线与截污干线接入情况的简介：干线钢筋砼检查井中按设计应与原污水管线衔接的介入井有 11 座，砖砌衔接井12 座（PZ5～PZ16），设计图中注明与原管线不作砖砌衔接井直接碰头的有4 处。（详见施工图）2 介入井中 P90、P83 两井位是需过河后与原管线碰头的介入井； P80、P79、P77、P75、P68、等五个井位是通过砖砌衔接井与原管线衔接的介入井；P76、P74、P71、P66 等四个井位不作砖砌衔接井与原管线直接碰头；（详见施工图）与原污水管线衔接的碰头点共有13 个，其中无组织排污口（自由散排放到河床内的排污口，管径DN1500～500）有八个，（详见施工图）2、按原有污水管线及污水出水口现场实际状况的简介：⑴、 P66 井：为接纳排河污水干线砼检查井，施工图中未注明接入管的管径、长度、标高，未有砖砌衔接井，直接与原管线碰头； 现场实际地表面见不到污水管出水口，只见到有大量污水由地下涌出，左近地下土质均为淤泥，故其管径及出口3 标高不详（应在开挖后实测）；⑵、 P68 井：该处有三个污水排出口，有三座砖砌衔接井与原管线碰头， 有一座砖砌总汇入井与新管线P68井碰头衔接；现场实际有三个污水排出口（DN600），地表面有三条240mm砖砌排水沟 H=700mm、B=600mm，沟底δ =500mm厚毛石灌浆， 沟壁水泥砂浆抹面，三条砖砌排水沟之间均为C10砼竖向δ =100mm厚。P68 井位于河道河水内； （详见附图）⑶、 P71 井：为接纳排河污水干线砼检查井，未有砖砌衔接井，直接与原管线碰头； 现场实际有DN600砼管污水排出口，P71 井位于河道河水内；⑷、 P74 井：为接纳排河污水干线砼检查井，未有砖砌衔接井，直接与原管线碰头；现场实际有DN500螺旋焊管污水排4 出口，接入管需穿过石砌过水丁坝，（石砌过水丁坝长度 L=10.7m）方能进入 P74井；（石砌过水丁坝断面详见附图）⑸、 P75 井：按设计该处污水排出口DN800，有砖砌衔接井与原管线碰头， 现场实际有污水排放闸板门均埋在地下，只见污水由地下涌出，流量大，未见污水排出口，管径不详，该处土质均为淤泥； （详见附图）⑹、 P76 井：为...
