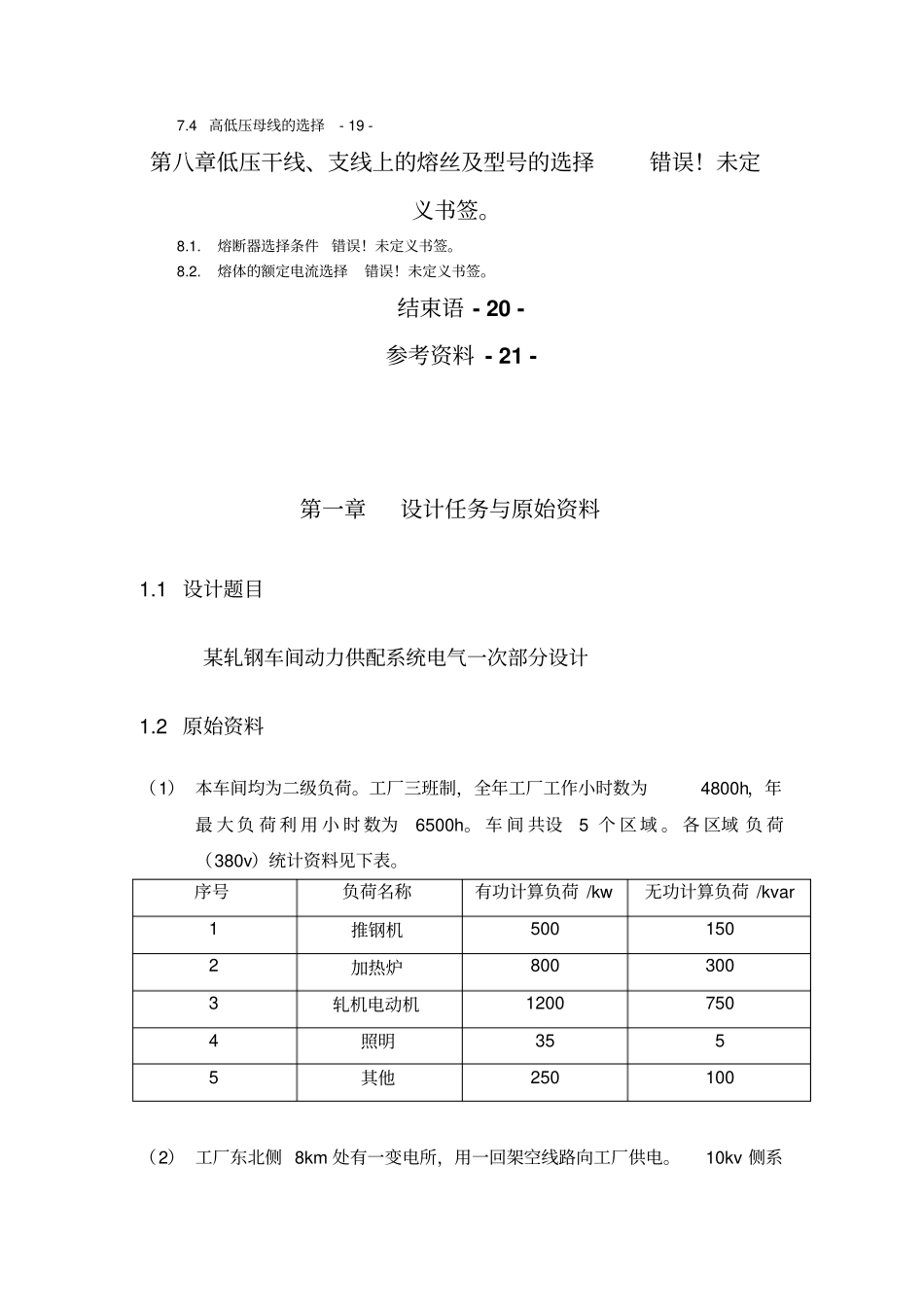

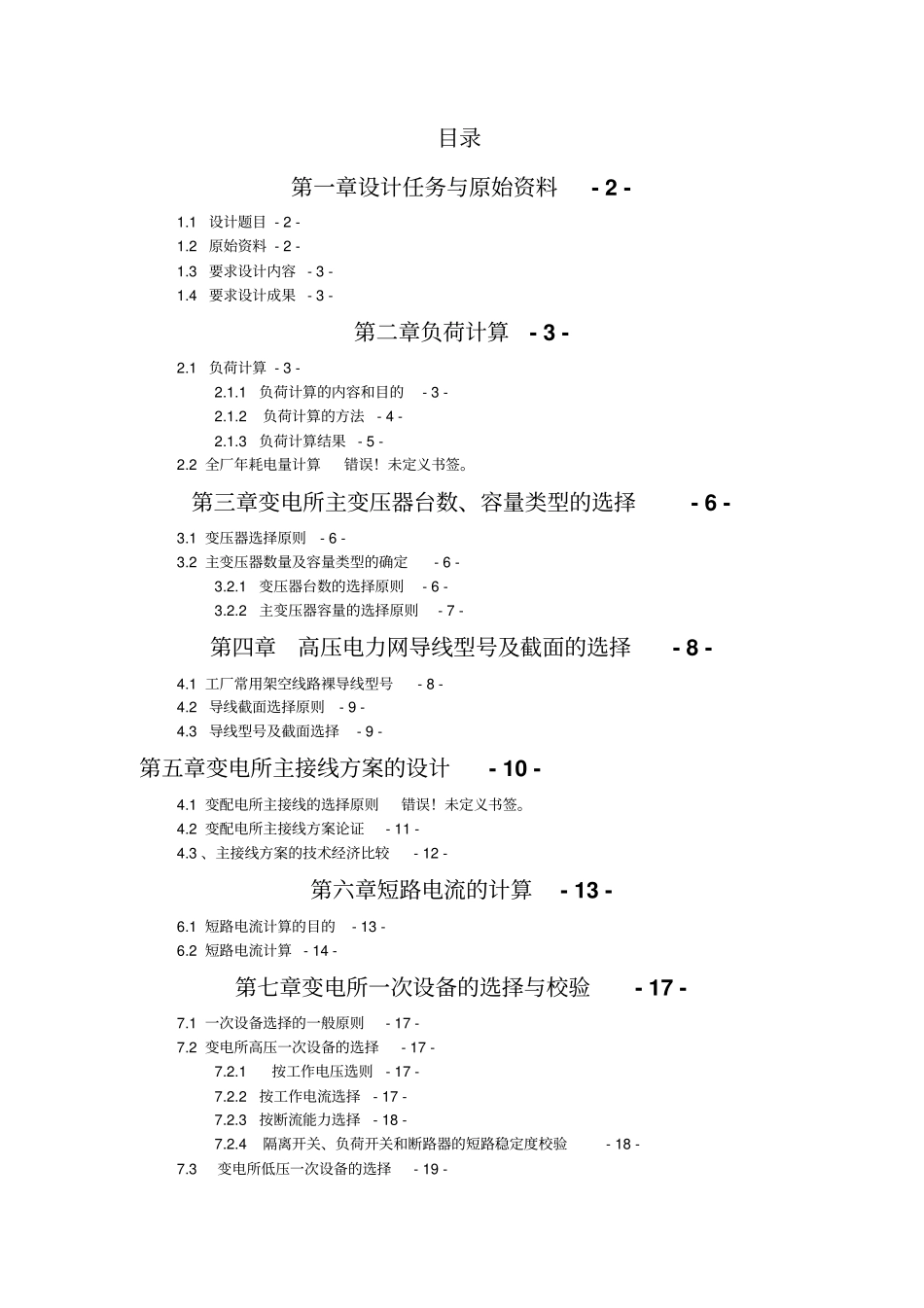

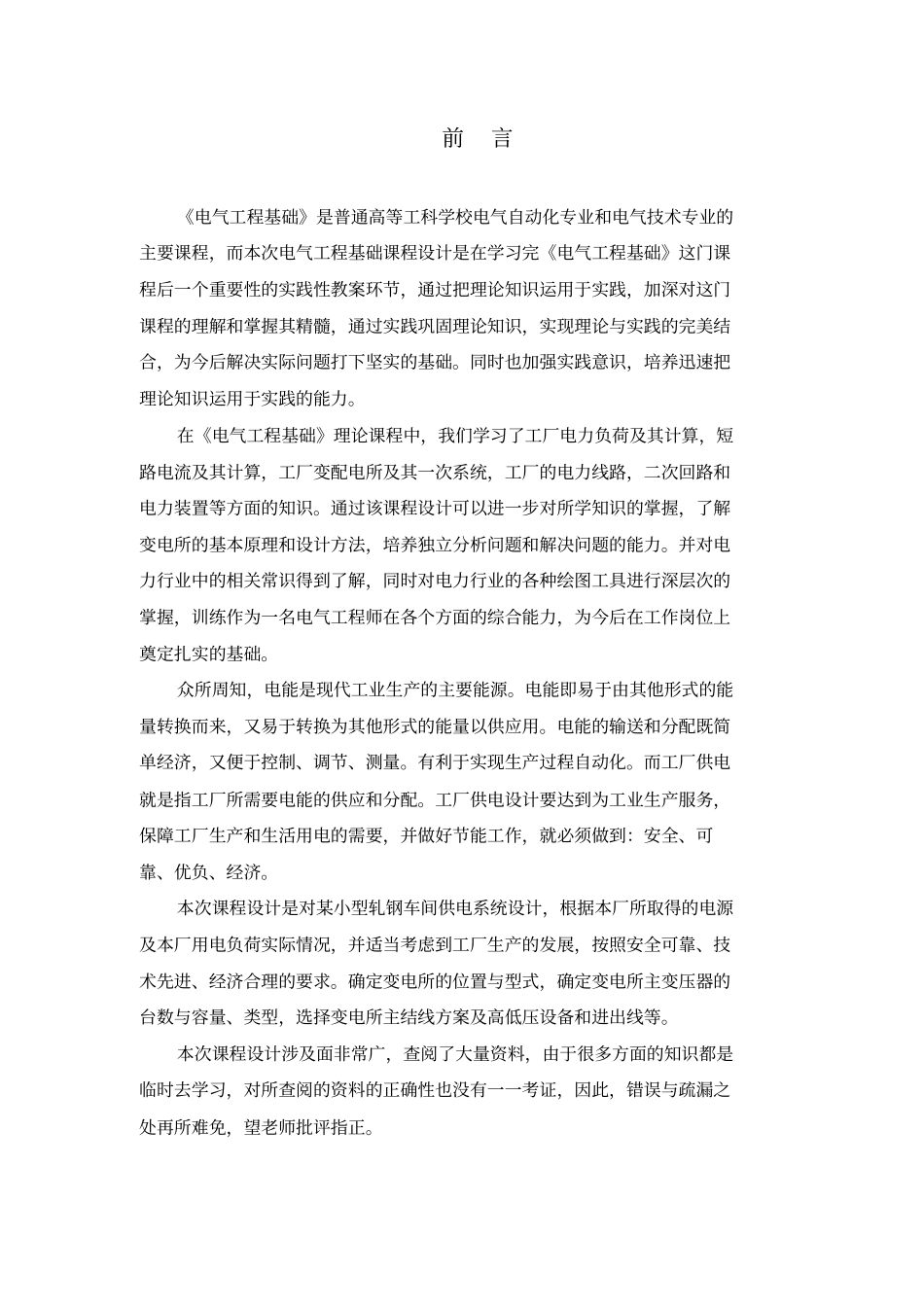

前言《电气工程基础》是普通高等工科学校电气自动化专业和电气技术专业的主要课程，而本次电气工程基础课程设计是在学习完《电气工程基础》这门课程后一个重要性的实践性教案环节，通过把理论知识运用于实践，加深对这门课程的理解和掌握其精髓，通过实践巩固理论知识，实现理论与实践的完美结合，为今后解决实际问题打下坚实的基础。同时也加强实践意识，培养迅速把理论知识运用于实践的能力。在《电气工程基础》理论课程中，我们学习了工厂电力负荷及其计算，短路电流及其计算，工厂变配电所及其一次系统，工厂的电力线路，二次回路和电力装置等方面的知识。通过该课程设计可以进一步对所学知识的掌握，了解变电所的基本原理和设计方法，培养独立分析问题和解决问题的能力。并对电力行业中的相关常识得到了解，同时对电力行业的各种绘图工具进行深层次的掌握，训练作为一名电气工程师在各个方面的综合能力，为今后在工作岗位上奠定扎实的基础。众所周知，电能是现代工业生产的主要能源。电能即易于由其他形式的能量转换而来，又易于转换为其他形式的能量以供应用。电能的输送和分配既简单经济，又便于控制、调节、测量。有利于实现生产过程自动化。而工厂供电就是指工厂所需要电能的供应和分配。工厂供电设计要达到为工业生产服务，保障工厂生产和生活用电的需要，并做好节能工作，就必须做到：安全、可靠、优负、经济。本次课程设计是对某小型轧钢车间供电系统设计，根据本厂所取得的电源及本厂用电负荷实际情况，并适当考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求。确定变电所的位置与型式，确定变电所主变压器的台数与容量、类型，选择变电所主结线方案及高低压设备和进出线等。本次课程设计涉及面非常广，查阅了大量资料，由于很多方面的知识都是临时去学习，对所查阅的资料的正确性也没有一一考证，因此，错误与疏漏之处再所难免，望老师批评指正。目录第一章设计任务与原始资料- 2 - 1.1 设计题目 - 2 - 1.2 原始资料 - 2 - 1.3 要求设计内容 - 3 - 1.4 要求设计成果 - 3 - 第二章负荷计算- 3 - 2.1 负荷计算 - 3 - 2.1.1负荷计算的内容和目的- 3 - 2.1.2 负荷计算的方法- 4 - 2.1.3负荷计算结果 - 5 - 2.2 全厂年耗电量计算错误！未定义书签。第三章变电所主变压器台数、容量类型的选择- 6 - 3.1 变压器选择原则- 6 - 3.2 主变压器数量及容量类型的确定- 6 - 3...
