滑动层施工作业指导书-A5VIP免费

滑动层施工作业指导书-A5_第1页
1/15

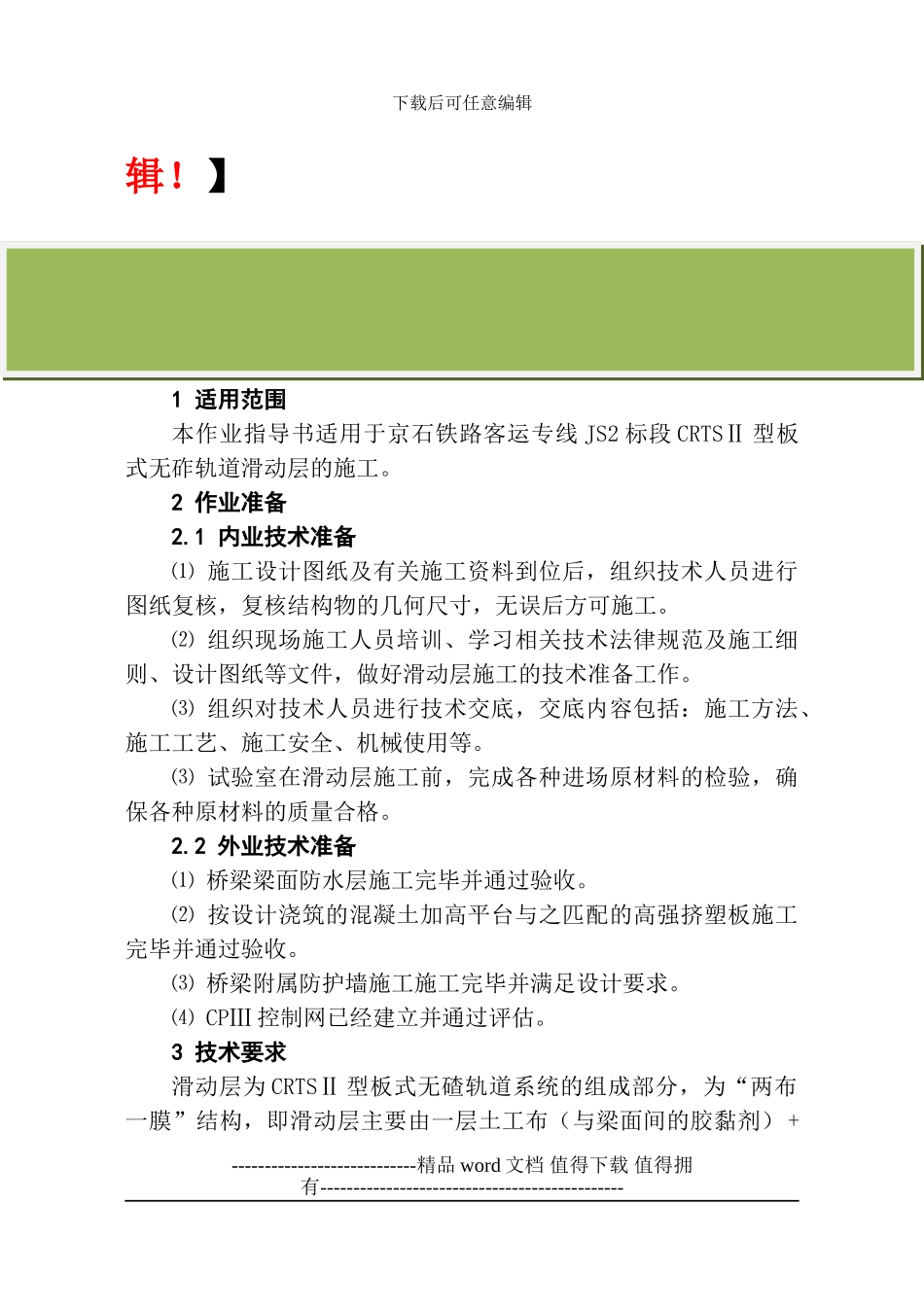

滑动层施工作业指导书-A5_第2页
2/15

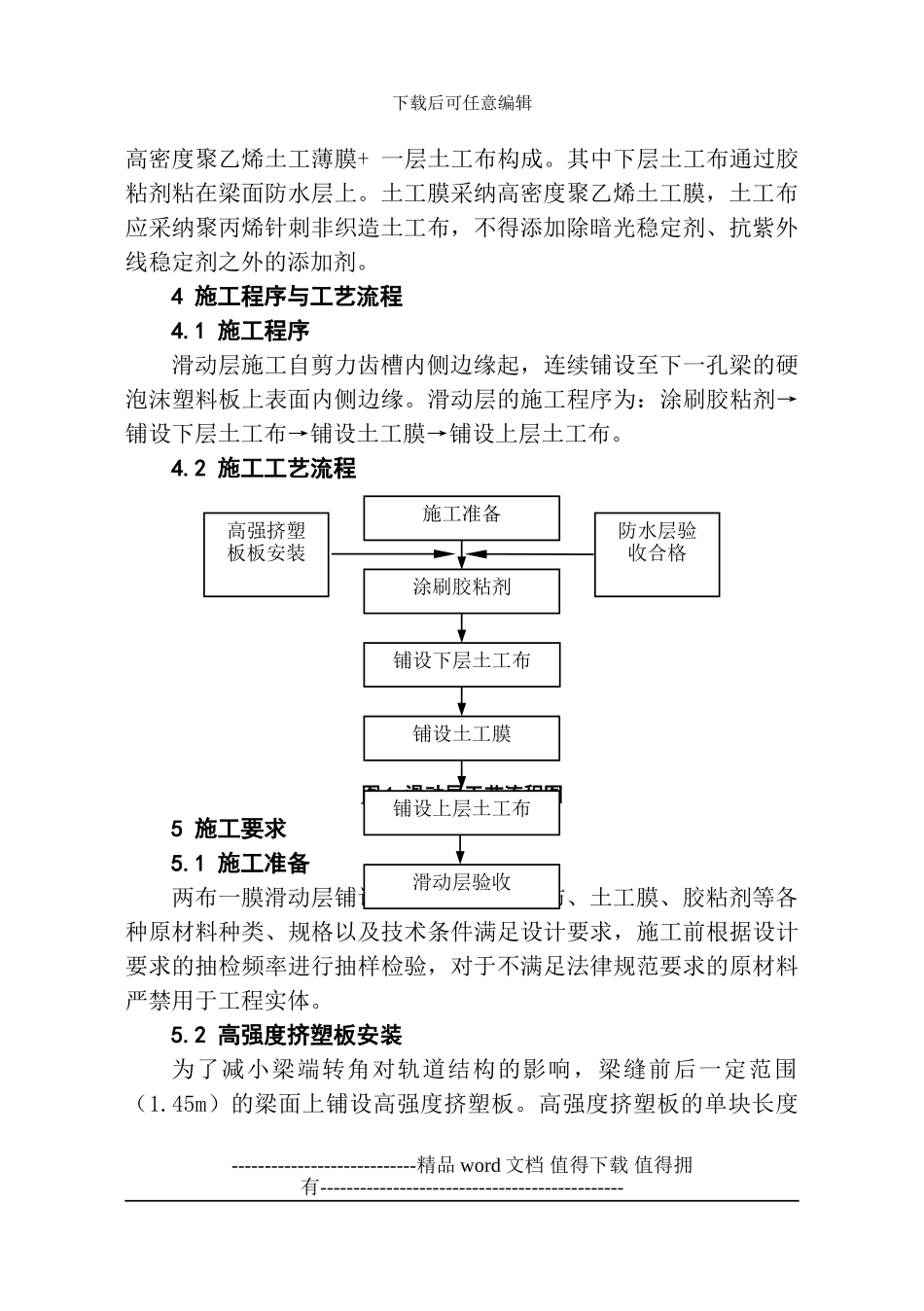

滑动层施工作业指导书-A5_第3页
3/15
下载后可任意编辑本页为作品封面,下载后可以自由编辑删除,欢迎下载!!! 精 品文档1【精品 word 文档、可以自由编----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑辑!】京石客专 JS2 标 CRTSⅡ 型板式无砟轨道工程滑动层施工作业指导书1 适用范围本作业指导书适用于京石铁路客运专线 JS2 标段 CRTSⅡ 型板式无砟轨道滑动层的施工。2 作业准备2.1 内业技术准备⑴ 施工设计图纸及有关施工资料到位后,组织技术人员进行图纸复核,复核结构物的几何尺寸,无误后方可施工。⑵ 组织现场施工人员培训、学习相关技术法律规范及施工细则、设计图纸等文件,做好滑动层施工的技术准备工作。⑶ 组织对技术人员进行技术交底,交底内容包括:施工方法、施工工艺、施工安全、机械使用等。⑶ 试验室在滑动层施工前,完成各种进场原材料的检验,确保各种原材料的质量合格。2.2 外业技术准备⑴ 桥梁梁面防水层施工完毕并通过验收。⑵ 按设计浇筑的混凝土加高平台与之匹配的高强挤塑板施工完毕并通过验收。⑶ 桥梁附属防护墙施工施工完毕并满足设计要求。⑷ CPⅢ 控制网已经建立并通过评估。3 技术要求滑动层为 CRTSⅡ 型板式无碴轨道系统的组成部分,为“两布一膜”结构,即滑动层主要由一层土工布(与梁面间的胶黏剂) +----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑高密度聚乙烯土工薄膜+ 一层土工布构成。其中下层土工布通过胶粘剂粘在梁面防水层上。土工膜采纳高密度聚乙烯土工膜,土工布应采纳聚丙烯针刺非织造土工布,不得添加除暗光稳定剂、抗紫外线稳定剂之外的添加剂。4 施工程序与工艺流程4.1 施工程序滑动层施工自剪力齿槽内侧边缘起,连续铺设至下一孔梁的硬泡沫塑料板上表面内侧边缘。滑动层的施工程序为:涂刷胶粘剂→铺设下层土工布→铺设土工膜→铺设上层土工布。4.2 施工工艺流程图 1 滑动层工艺流程图5 施工要求5.1 施工准备两布一膜滑动层铺设前,应确保土工布、土工膜、胶粘剂等各种原材料种类、规格以及技术条件满足设计要求,施工前根据设计要求的抽检频率进行抽样检验,对于不满足法律规范要求的原材料严禁用于工程实体。5.2 高强度挤塑板安装为了减小梁端转角对轨道结构的影响,梁缝前后一定范围(1.45m)的梁面上铺设高...
