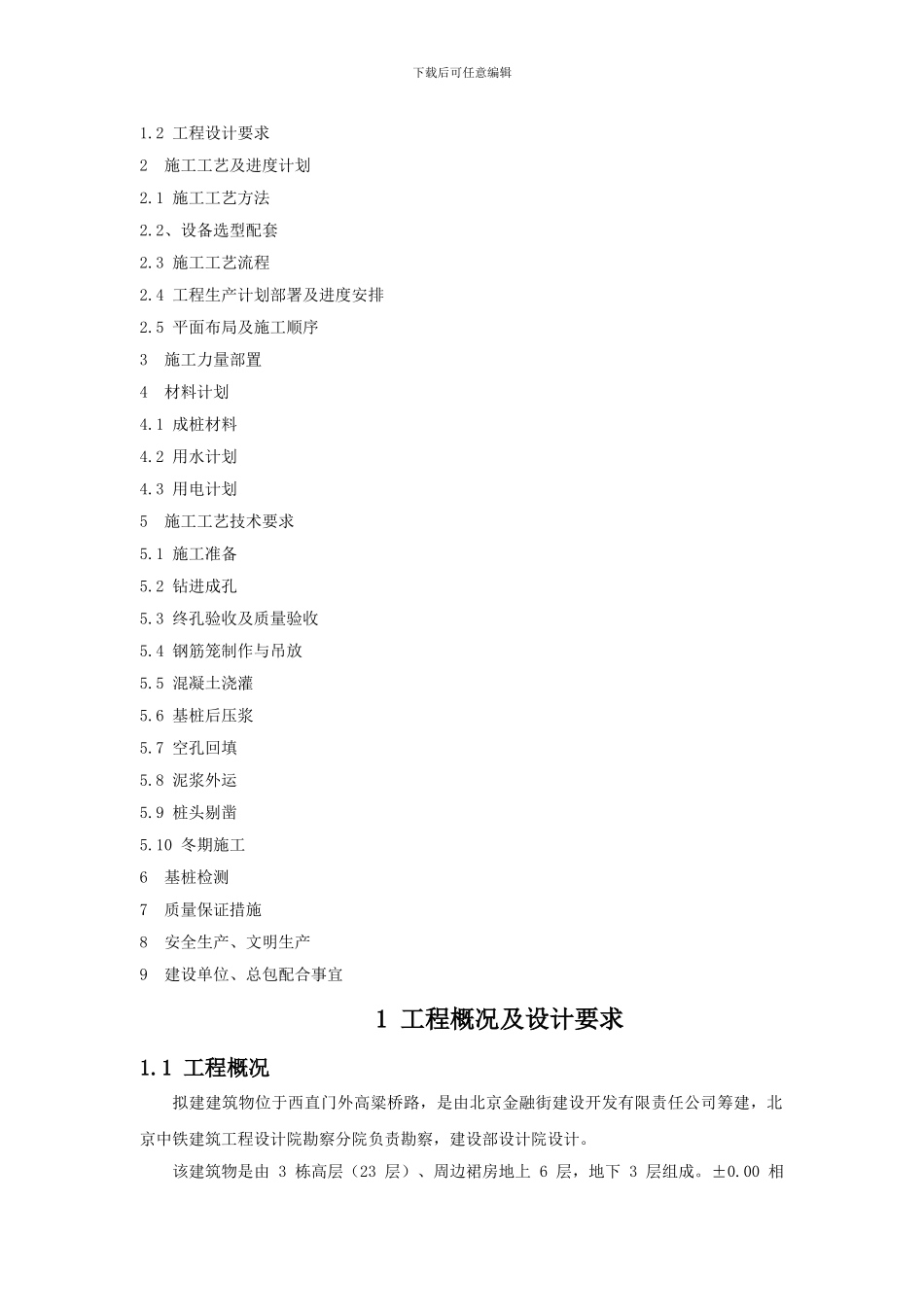

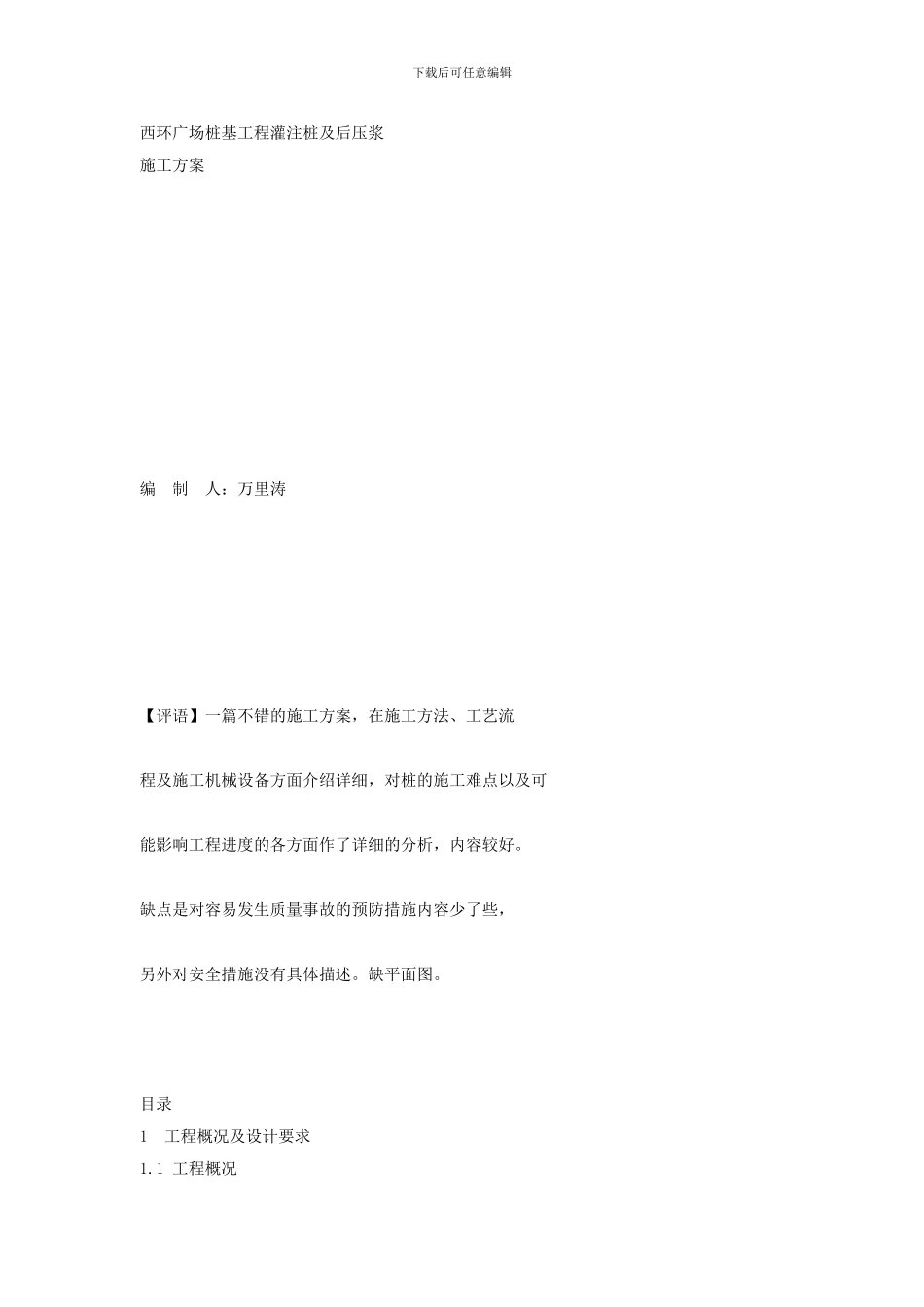

下载后可任意编辑西环广场桩基工程灌注桩及后压浆 施工方案 编 制 人：万里涛 【评语】一篇不错的施工方案，在施工方法、工艺流 程及施工机械设备方面介绍详细，对桩的施工难点以及可 能影响工程进度的各方面作了详细的分析，内容较好。 缺点是对容易发生质量事故的预防措施内容少了些， 另外对安全措施没有具体描述。缺平面图。 目录 1 工程概况及设计要求1.1 工程概况下载后可任意编辑1.2 工程设计要求2 施工工艺及进度计划2.1 施工工艺方法2.2、设备选型配套2.3 施工工艺流程2.4 工程生产计划部署及进度安排2.5 平面布局及施工顺序3 施工力量部置4 材料计划4.1 成桩材料4.2 用水计划4.3 用电计划5 施工工艺技术要求5.1 施工准备5.2 钻进成孔5.3 终孔验收及质量验收5.4 钢筋笼制作与吊放5.5 混凝土浇灌5.6 基桩后压浆5.7 空孔回填5.8 泥浆外运5.9 桩头剔凿5.10 冬期施工6 基桩检测7 质量保证措施8 安全生产、文明生产9 建设单位、总包配合事宜1 工程概况及设计要求 1.1 工程概况 拟建建筑物位于西直门外高粱桥路，是由北京金融街建设开发有限责任公司筹建，北京中铁建筑工程设计院勘察分院负责勘察，建设部设计院设计。 该建筑物是由 3 栋高层（23 层）、周边裙房地上 6 层，地下 3 层组成。±0.00 相下载后可任意编辑当于绝对标高 50.25m，基础底板下皮标高约-16.05m。高层及裙房部分均采纳后压浆泥浆护壁钻孔灌注桩基础。为选择合理的桩基设计参数，先期已进行了 8 组试验桩施工和检测。根据我部承担的试桩阶段施工情况，本次工程桩施工主要存在以下问题和困难： 1.1.1 地质条件复杂 由于地质构造原因，北京西部地区桩机施工难度一般大于东部地区。本工程以地面以下约 14m 为施工作业面，工程桩持力层在地面以下近 30m 的卵石层。地质报告表明，该层卵石最大直径为 150mm，而试桩期间常常遇到 200mm 以上的大块卵石，致使进入持力层后钻机进尺极为困难，钻头损耗和修复工作量增大，施工成本上升，进度受到制约。 1.1.2 成孔机械设备的选择 为确保试桩工期，我部曾先后调进 3 台不同功率和型号的成桩设备，并摸索出该场地持力层以上土层，不同功率成桩机械成孔速度相差不大，而持力层中成孔速度则随桩机功率增大而加快的特点。同时，进口组装机械设备维修工作量较原装机械设备大，一定程度上也会影响施工进程。因此工程桩施工宜采纳较大功率的原装进口设备为宜。 1.1.3...
