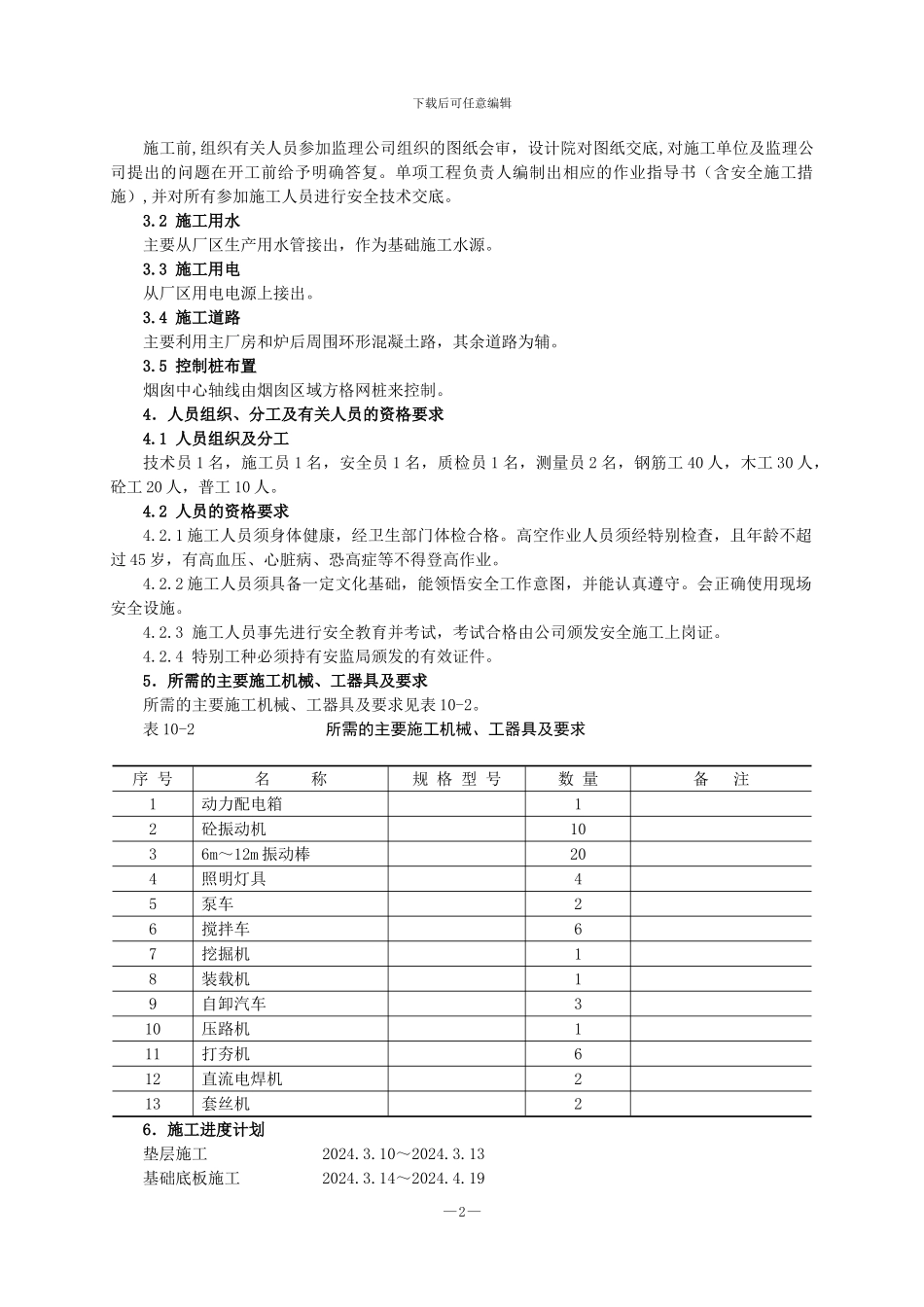

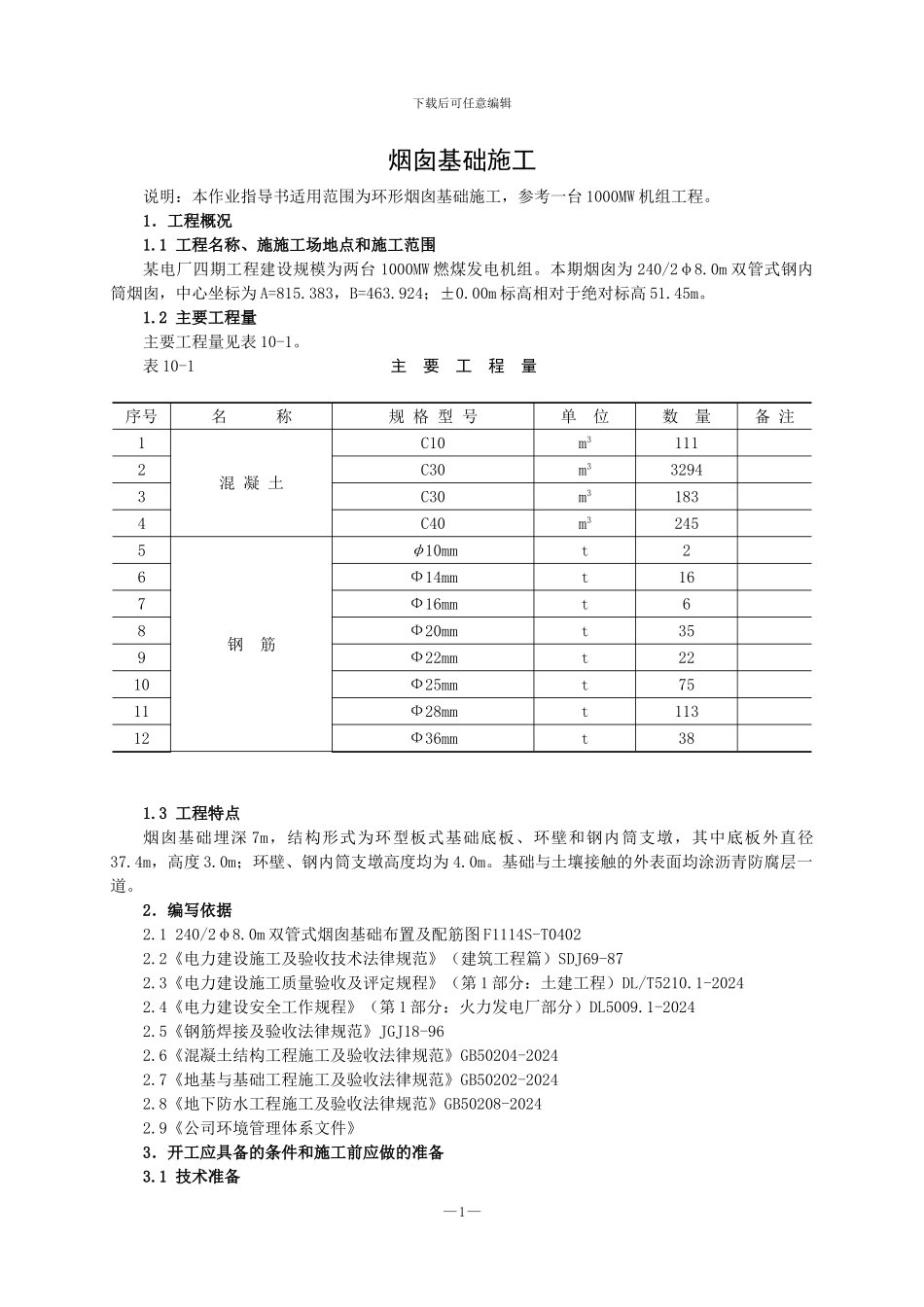

下载后可任意编辑烟囱基础施工说明：本作业指导书适用范围为环形烟囱基础施工，参考一台 1000MW 机组工程。1．工程概况1.1 工程名称、施施工场地点和施工范围某电厂四期工程建设规模为两台 1000MW 燃煤发电机组。本期烟囱为 240/2φ8.0m 双管式钢内筒烟囱，中心坐标为 A=815.383，B=463.924；±0.00m 标高相对于绝对标高 51.45m。1.2 主要工程量主要工程量见表 10-1。表 10-1 主 要 工 程 量序号名 称规 格 型 号单 位数 量备 注1混 凝 土C10m31112C30m332943C30m31834C40m32455钢 筋φ10mmt26Ф14mmt167Ф16mmt68Ф20mmt359Ф22mmt2210Ф25mmt7511Ф28mmt11312Ф36mmt381.3 工程特点烟囱基础埋深 7m，结构形式为环型板式基础底板、环壁和钢内筒支墩，其中底板外直径37.4m，高度 3.0m；环壁、钢内筒支墩高度均为 4.0m。基础与土壤接触的外表面均涂沥青防腐层一道。2．编写依据2.1 240/2φ8.0m 双管式烟囱基础布置及配筋图 F1114S-T0402 2.2《电力建设施工及验收技术法律规范》（建筑工程篇）SDJ69-872.3《电力建设施工质量验收及评定规程》（第 1 部分：土建工程）DL/T5210.1-20242.4《电力建设安全工作规程》（第 1 部分：火力发电厂部分）DL5009.1-20242.5《钢筋焊接及验收法律规范》JGJ18-962.6《混凝土结构工程施工及验收法律规范》GB50204-2024 2.7《地基与基础工程施工及验收法律规范》GB50202-20242.8《地下防水工程施工及验收法律规范》GB50208-20242.9《公司环境管理体系文件》3．开工应具备的条件和施工前应做的准备3.1 技术准备—1—下载后可任意编辑施工前,组织有关人员参加监理公司组织的图纸会审，设计院对图纸交底,对施工单位及监理公司提出的问题在开工前给予明确答复。单项工程负责人编制出相应的作业指导书（含安全施工措施）,并对所有参加施工人员进行安全技术交底。3.2 施工用水主要从厂区生产用水管接出，作为基础施工水源。3.3 施工用电从厂区用电电源上接出。3.4 施工道路主要利用主厂房和炉后周围环形混凝土路，其余道路为辅。3.5 控制桩布置烟囱中心轴线由烟囱区域方格网桩来控制。4．人员组织、分工及有关人员的资格要求4.1 人员组织及分工技术员 1 名，施工员 1 名，安全员 1 名，质检员 1 名，测量员 2 名，钢筋工 40 人，木工 30 人，砼工 20 人，普工 10 人。4.2 人员的资格要求4.2.1 施工人员须身体健康，经卫生部门体检合格。高空作业人员须...
