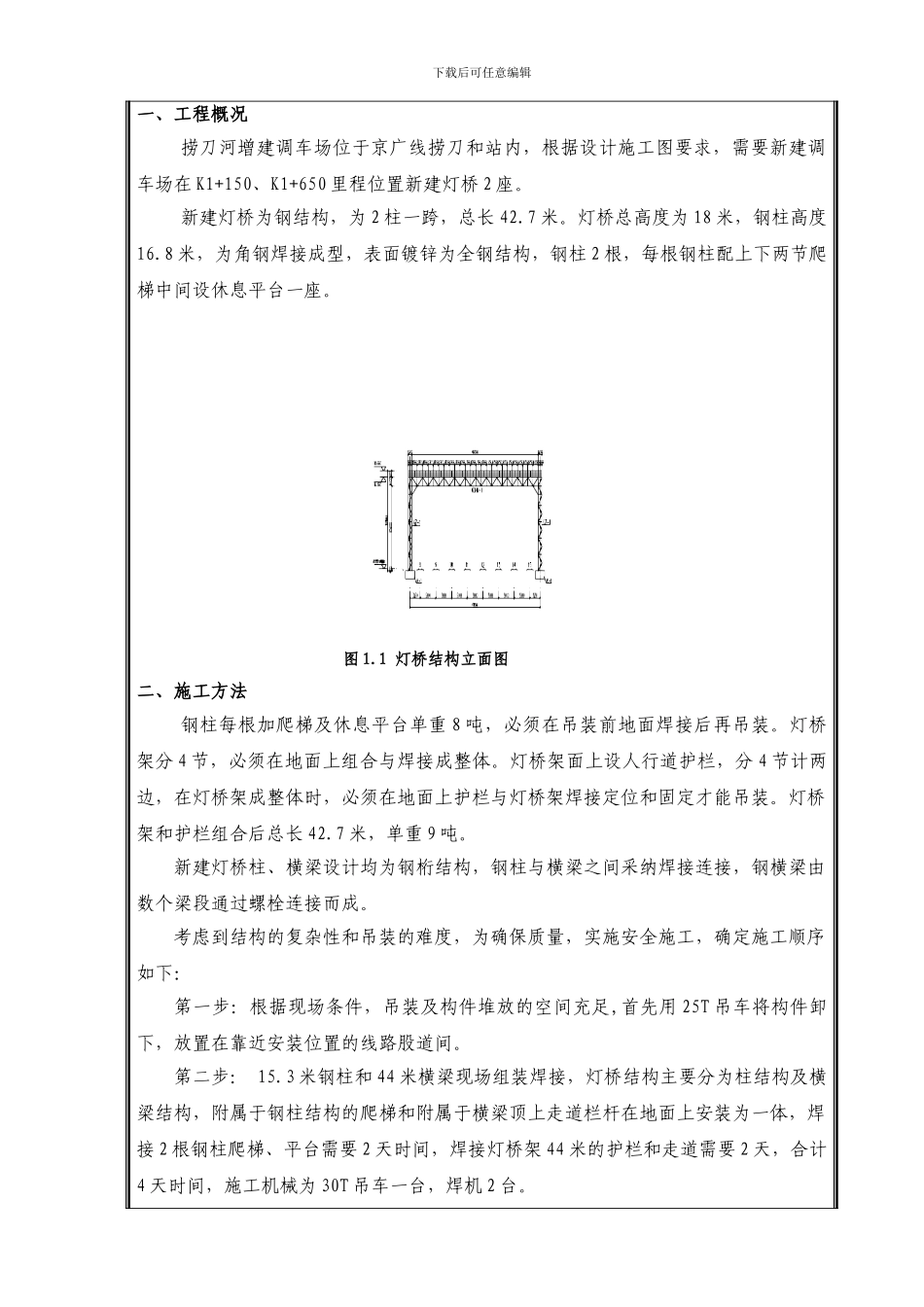

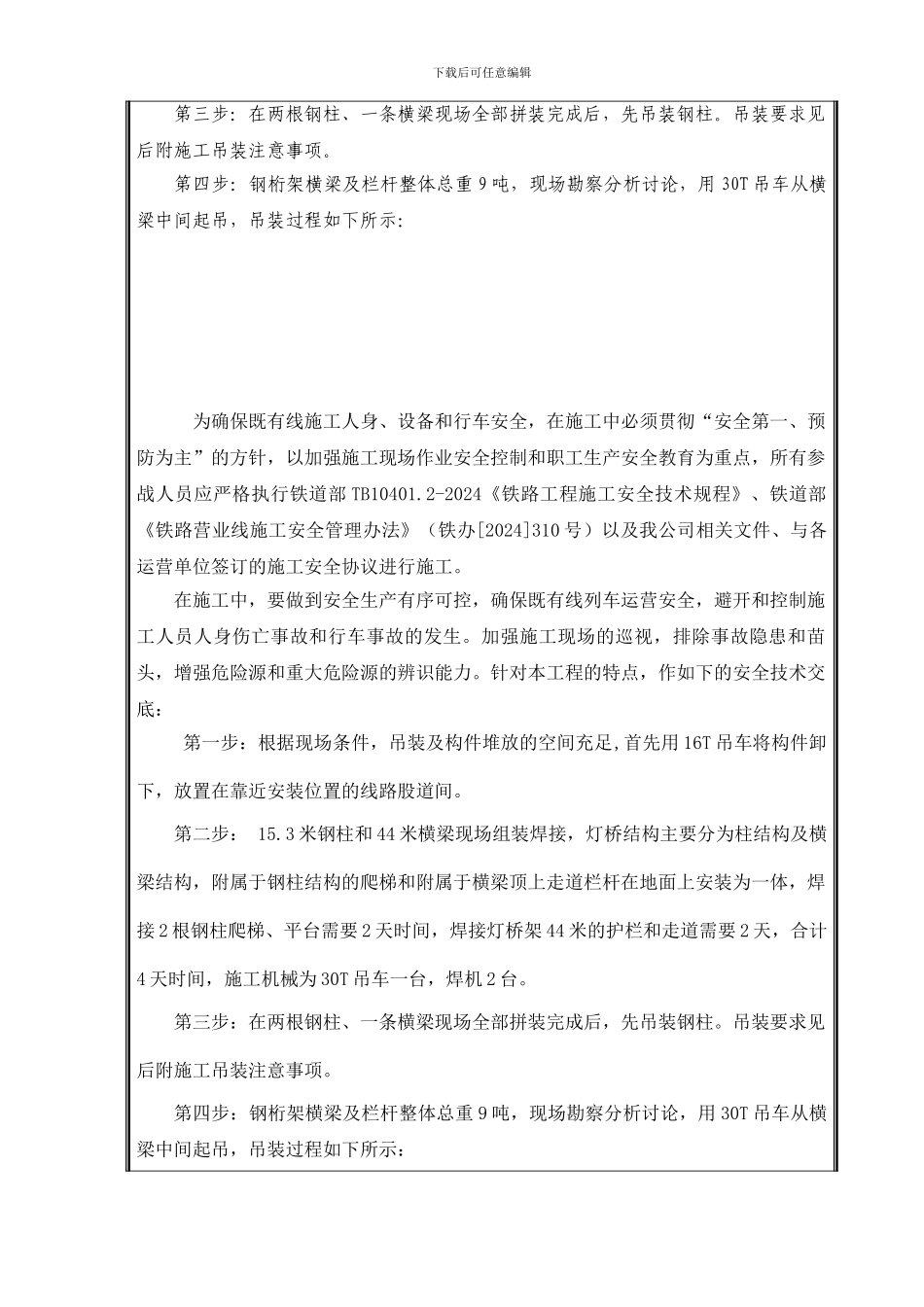

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】捞刀河增建调车场照明灯桥安装施工技术交底编号 号工程名称长株潭城际铁路 CZTZH-1 标交底日期2013 年 12 月 11 日施工单位中铁隧道集团有限公司分项工程名称室外照明交底摘要捞刀河增建调车场灯桥安装施工技术交底灯桥安装施工技术交底下载后可任意编辑一、工程概况捞刀河增建调车场位于京广线捞刀和站内，根据设计施工图要求，需要新建调车场在 K1+150、K1+650 里程位置新建灯桥 2 座。新建灯桥为钢结构，为 2 柱一跨，总长 42.7 米。灯桥总高度为 18 米，钢柱高度16.8 米，为角钢焊接成型，表面镀锌为全钢结构，钢柱 2 根，每根钢柱配上下两节爬梯中间设休息平台一座。图 1.1 灯桥结构立面图二、施工方法钢柱每根加爬梯及休息平台单重 8 吨，必须在吊装前地面焊接后再吊装。灯桥架分 4 节，必须在地面上组合与焊接成整体。灯桥架面上设人行道护栏，分 4 节计两边，在灯桥架成整体时，必须在地面上护栏与灯桥架焊接定位和固定才能吊装。灯桥架和护栏组合后总长 42.7 米，单重 9 吨。新建灯桥柱、横梁设计均为钢桁结构，钢柱与横梁之间采纳焊接连接，钢横梁由数个梁段通过螺栓连接而成。考虑到结构的复杂性和吊装的难度，为确保质量，实施安全施工，确定施工顺序如下：第一步：根据现场条件，吊装及构件堆放的空间充足,首先用 25T 吊车将构件卸下，放置在靠近安装位置的线路股道间。第二步： 15.3 米钢柱和 44 米横梁现场组装焊接，灯桥结构主要分为柱结构及横梁结构，附属于钢柱结构的爬梯和附属于横梁顶上走道栏杆在地面上安装为一体，焊接 2 根钢柱爬梯、平台需要 2 天时间，焊接灯桥架 44 米的护栏和走道需要 2 天，合计4 天时间，施工机械为 30T 吊车一台，焊机 2 台。下载后可任意编辑第三步：在两根钢柱、一条横梁现场全部拼装完成后，先吊装钢柱。吊装要求见后附施工吊装注意事项。第四步：钢桁架横梁及栏杆整体总重 9 吨，现场勘察分析讨论，用 30T 吊车从横梁中间起吊，吊装过程如下所示：为确保既有线施工人身、设备和行车安全，在施工中必须贯彻“安全第一、预防为主”的方针，以加强施工现场作业安全控制和职工生产安全教育为重点，所有参战人员应严格执行铁道部 TB10401.2-2024《铁路工程施工安全技术规程》、铁道部《铁路营业线施工安全管理...
