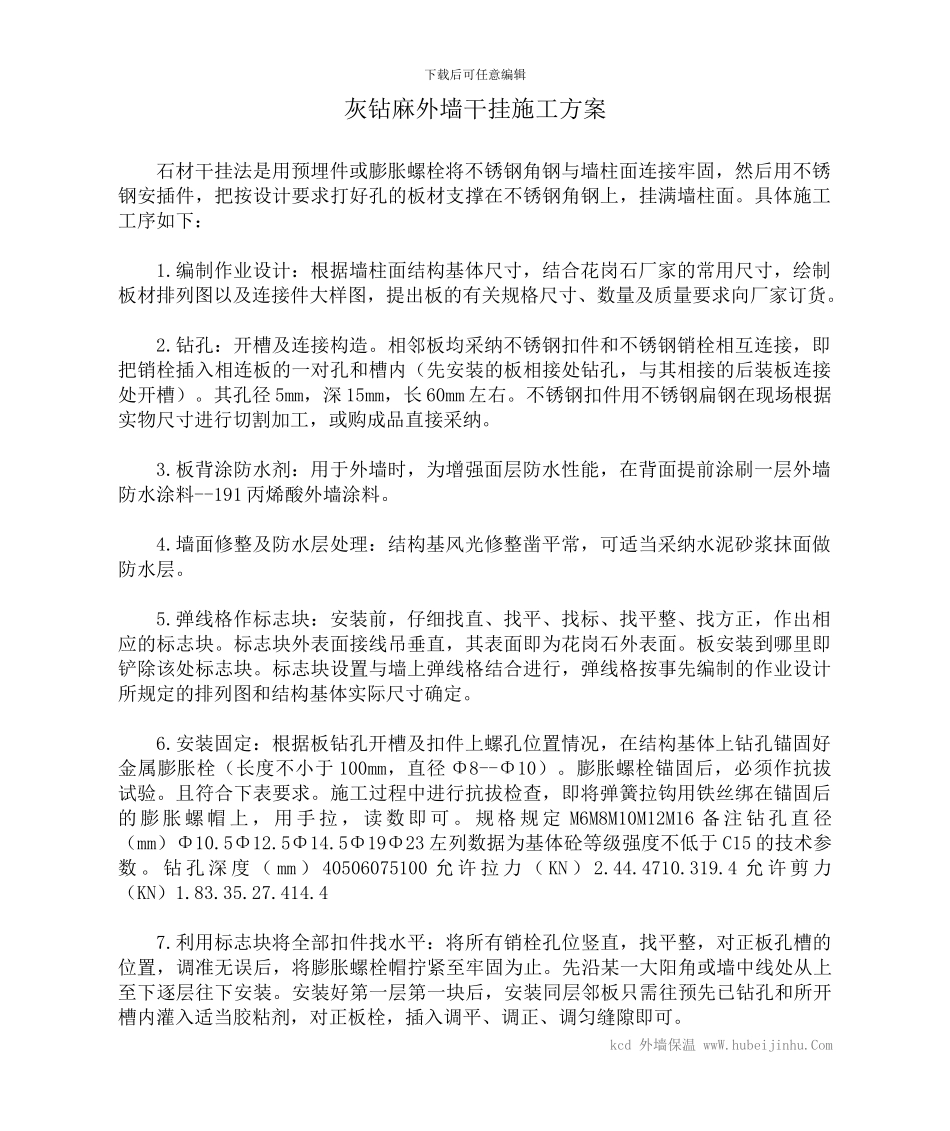

下载后可任意编辑灰钻麻外墙干挂施工方案石材干挂法是用预埋件或膨胀螺栓将不锈钢角钢与墙柱面连接牢固，然后用不锈钢安插件，把按设计要求打好孔的板材支撑在不锈钢角钢上，挂满墙柱面。具体施工工序如下：1.编制作业设计：根据墙柱面结构基体尺寸，结合花岗石厂家的常用尺寸，绘制板材排列图以及连接件大样图，提出板的有关规格尺寸、数量及质量要求向厂家订货。2.钻孔：开槽及连接构造。相邻板均采纳不锈钢扣件和不锈钢销栓相互连接，即把销栓插入相连板的一对孔和槽内（先安装的板相接处钻孔，与其相接的后装板连接处开槽）。其孔径 5mm，深 15mm，长 60mm 左右。不锈钢扣件用不锈钢扁钢在现场根据实物尺寸进行切割加工，或购成品直接采纳。3.板背涂防水剂：用于外墙时，为增强面层防水性能，在背面提前涂刷一层外墙防水涂料--191 丙烯酸外墙涂料。4.墙面修整及防水层处理：结构基风光修整凿平常，可适当采纳水泥砂浆抹面做防水层。5.弹线格作标志块：安装前，仔细找直、找平、找标、找平整、找方正，作出相应的标志块。标志块外表面接线吊垂直，其表面即为花岗石外表面。板安装到哪里即铲除该处标志块。标志块设置与墙上弹线格结合进行，弹线格按事先编制的作业设计所规定的排列图和结构基体实际尺寸确定。6.安装固定：根据板钻孔开槽及扣件上螺孔位置情况，在结构基体上钻孔锚固好金属膨胀栓（长度不小于 100mm，直径 Φ8--Φ10）。膨胀螺栓锚固后，必须作抗拔试验。且符合下表要求。施工过程中进行抗拔检查，即将弹簧拉钩用铁丝绑在锚固后的 膨 胀 螺 帽 上 ， 用 手 拉 ， 读 数 即 可 。 规 格 规 定 M6M8M10M12M16 备 注 钻 孔 直 径（mm）Φ10.5Φ12.5Φ14.5Φ19Φ23 左列数据为基体砼等级强度不低于 C15 的技术参数 。 钻 孔 深 度 （ mm ） 40506075100 允 许 拉 力 （ KN ） 2.44.4710.319.4 允 许 剪 力（KN）1.83.35.27.414.47.利用标志块将全部扣件找水平：将所有销栓孔位竖直，找平整，对正板孔槽的位置，调准无误后，将膨胀螺栓帽拧紧至牢固为止。先沿某一大阳角或墙中线处从上至下逐层往下安装。安装好第一层第一块后，安装同层邻板只需往预先已钻孔和所开槽内灌入适当胶粘剂，对正板栓，插入调平、调正、调匀缝隙即可。kcd 外墙保温 wwW.hubeijinhu.Com下载后可任意编辑8.板缝处理及板面清理：板缝内嵌入柔性条状泡沫乙烯，嵌条作衬底，塞至背面边，然后用嵌缝枪...
