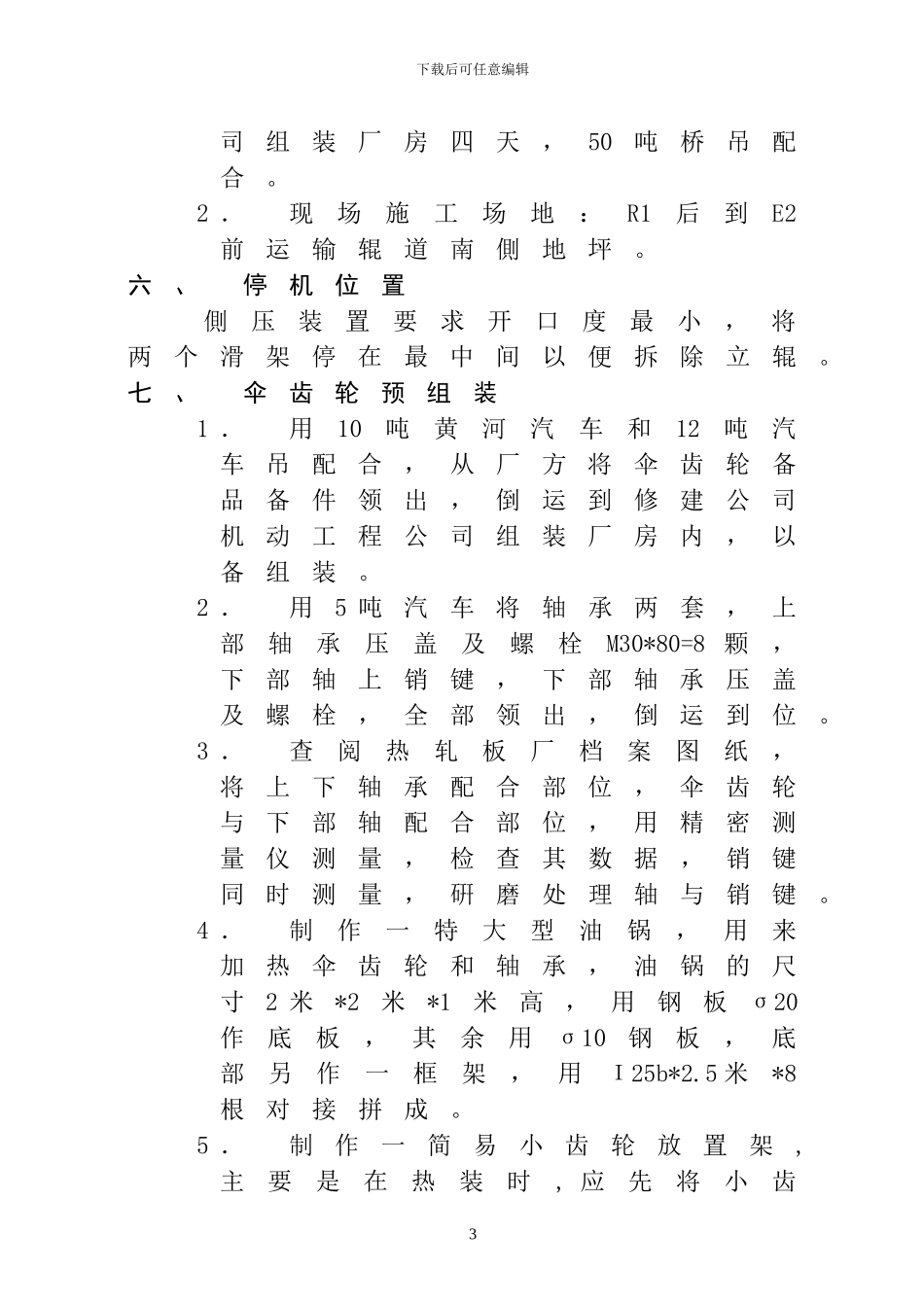

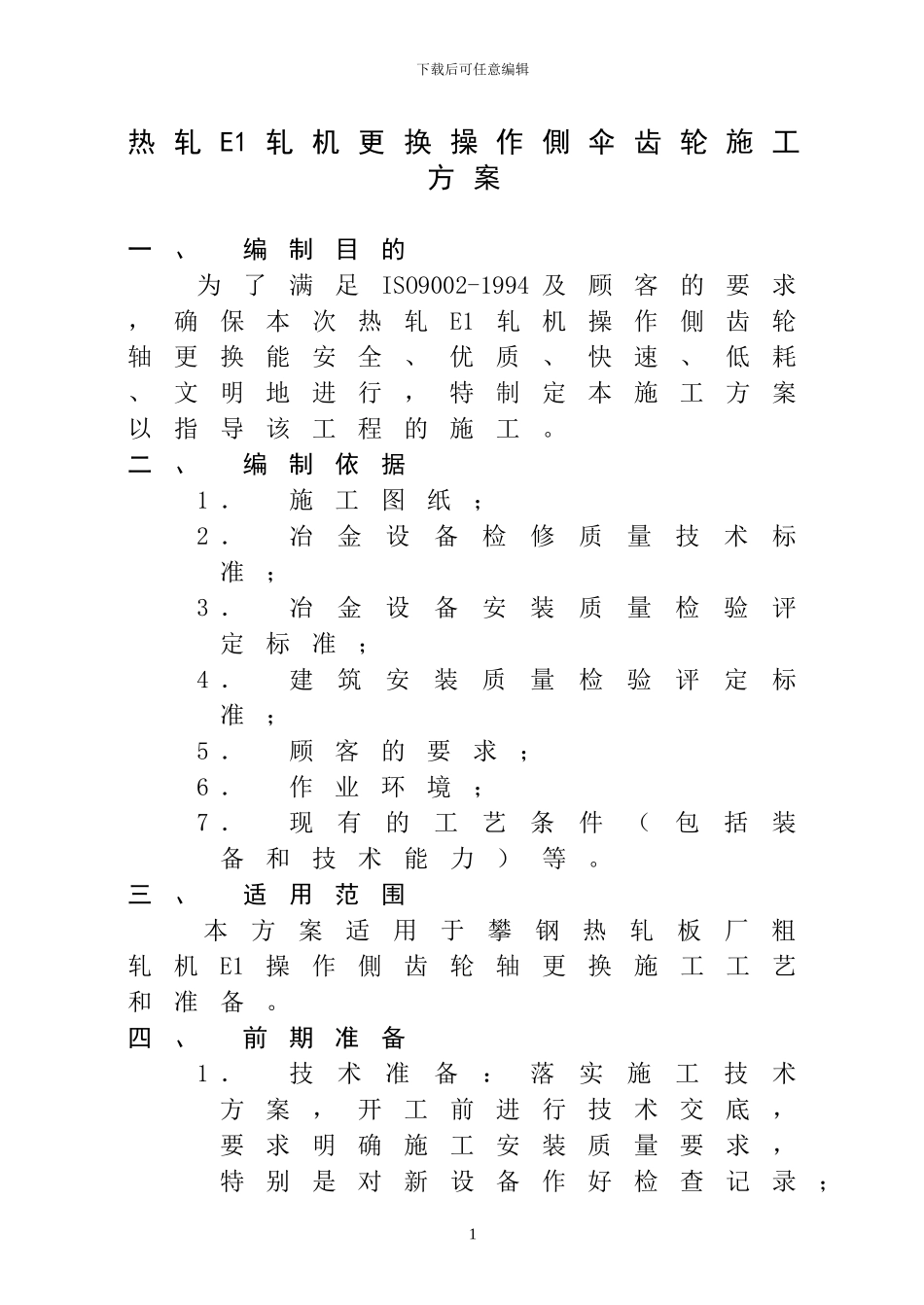

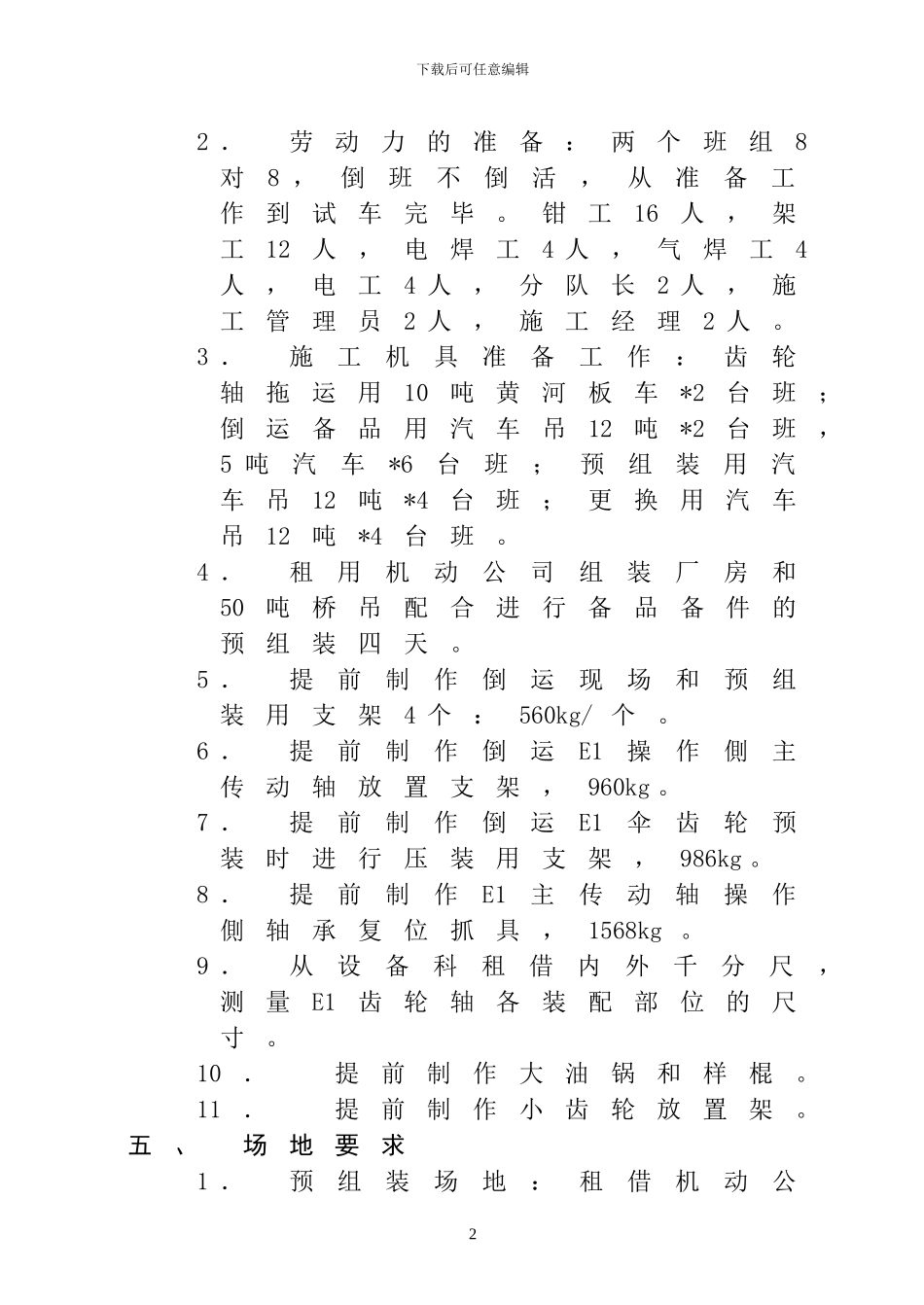

下载后可任意编辑热 轧 E1 轧 机 更 换 操 作 側 伞 齿 轮 施 工方 案一、编制目的 为了满足ISO9002-1994 及顾客的要求，确保本次热轧E1轧机操作側齿轮轴更换能安全、优质、快速、低耗、文明地进行，特制定本施工方案以指导该工程的施工。二、编制依据1 ．施工图纸；2 ．冶金设备检修质量技术标准；3 ．冶金设备安装质量检验评定标准；4 ．建筑安装质量检验评定标准；5 ．顾客的要求；6 ．作业环境；7 ．现有的工艺条件（包括装备和技术能力）等。三、适用范围 本方案适用于攀钢热轧板厂粗轧机E1操作側齿轮轴更换施工工艺和准备。四、前期准备1 ．技术准备：落实施工技术方案，开工前进行技术交底，要求明确施工安装质量要求，特别是对新设备作好检查记录；1下载后可任意编辑2 ．劳动力的准备：两个班组8对8 ，倒班不倒活，从准备工作到试车完毕。钳工16人，架工12人，电焊工4 人，气焊工4人，电工4 人，分队长2 人，施工管理员2 人，施工经理2 人。3 ．施工机具准备工作：齿轮轴拖运用10吨黄河板车*2台班；倒运备品用汽车吊12吨*2台班，5 吨汽车*6台班；预组装用汽车吊12吨*4台班；更换用汽车吊12吨*4台班。4 ．租用机动公司组装厂房和50吨桥吊配合进行备品备件的预组装四天。5 ．提前制作倒运现场和预组装用支架4 个：560kg/ 个。6 ．提前制作倒运E1操作側主传动轴放置支架，960kg 。7 ．提前制作倒运E1伞齿轮预装时进行压装用支架，986kg 。8 ．提前制作E1主传动轴操作側轴承复位抓具，1568kg 。9 ．从设备科租借内外千分尺，测量E1齿轮轴各装配部位的尺寸。10．提前制作大油锅和样棍。11．提前制作小齿轮放置架。五、场地要求1 ．预组装场地：租借机动公2下载后可任意编辑司组装厂房四天，50吨桥吊配合。2 ．现场施工场地：R1后到E2前运输辊道南側地坪。六、停机位置 側压装置要求开口度最小，将两个滑架停在最中间以便拆除立辊。七、伞齿轮预组装1 ．用10吨黄河汽车和12吨汽车吊配合，从厂方将伞齿轮备品备件领出，倒运到修建公司机动工程公司组装厂房内，以备组装。2 ．用5 吨汽车将轴承两套，上部轴承压盖及螺栓M30*80=8 颗，下部轴上销键，下部轴承压盖及螺栓，全部领出，倒运到位。3 ．查阅热轧板厂档案图纸，将上下轴承配合部位，伞齿轮与下部轴配合部位，用精密测量仪测量，检查其数据，销键同时测量，硏磨处理轴与销键。4 ．制作一特大型油锅，用来加热伞齿轮和轴承，油锅的尺...
