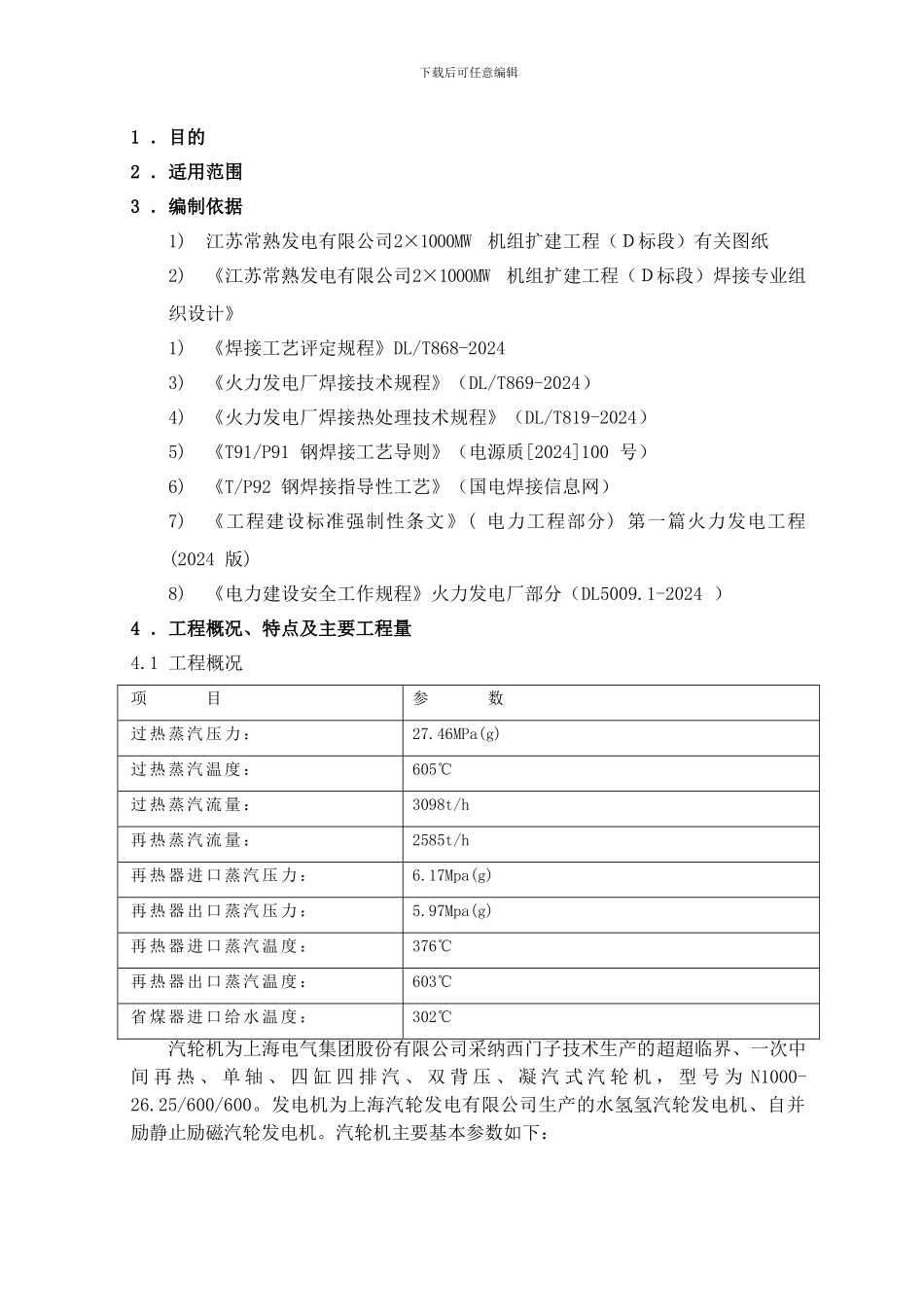

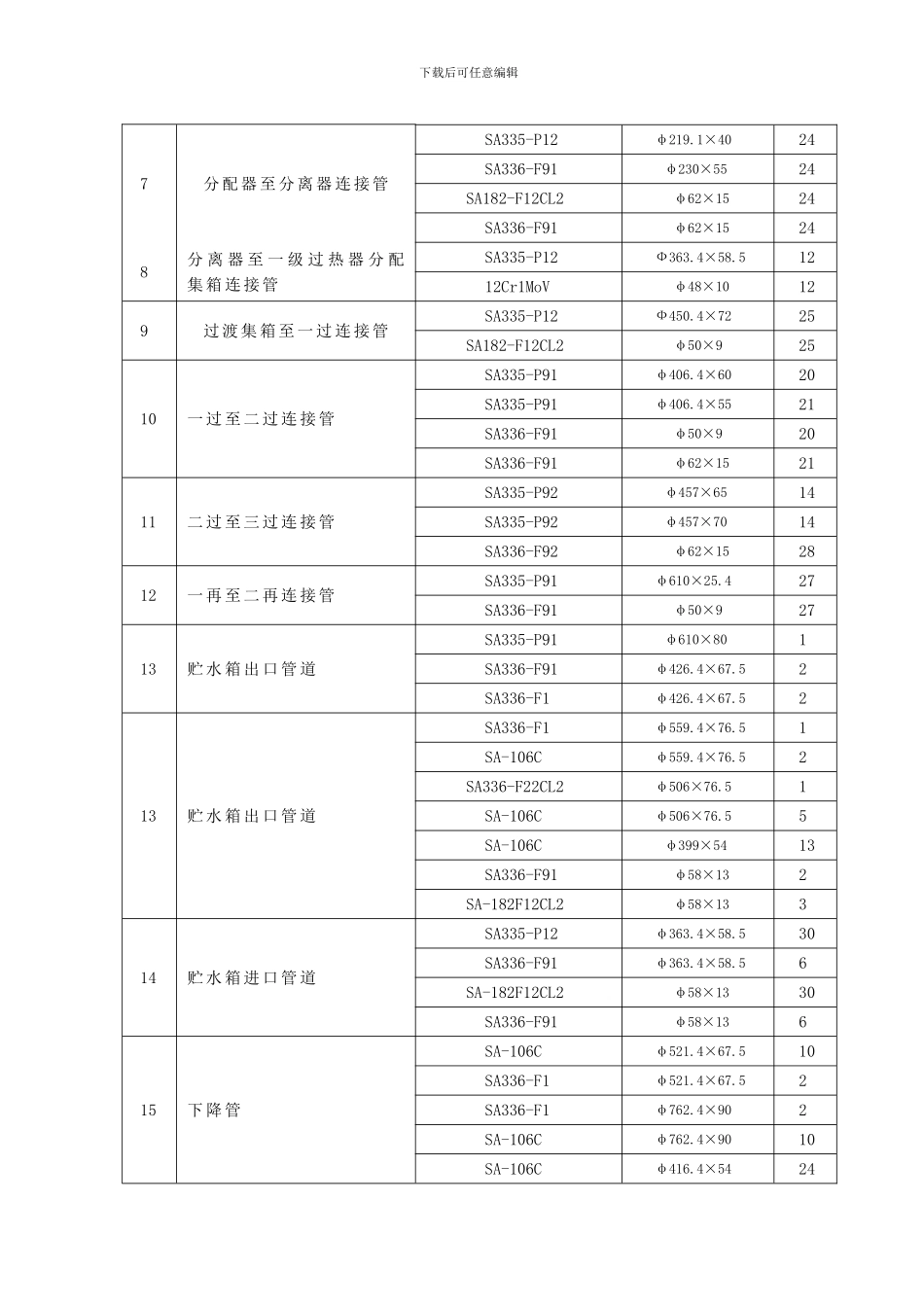

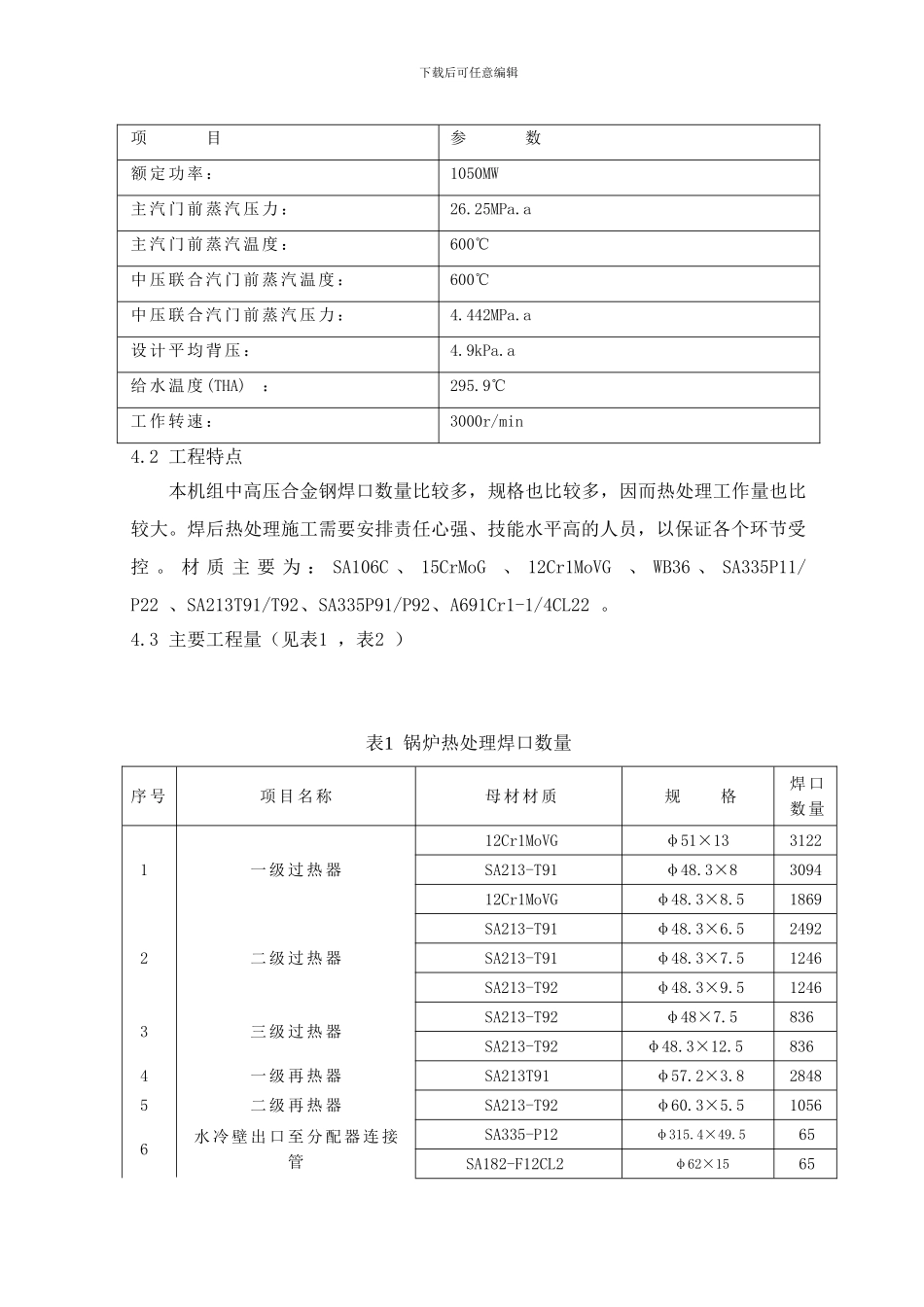

下载后可任意编辑1 ．目的2 ．适用范围3 ．编制依据1)江苏常熟发电有限公司2×1000MW机组扩建工程（Ｄ标段）有关图纸2)《江苏常熟发电有限公司2×1000MW机组扩建工程（Ｄ标段）焊接专业组织设计》1)《焊接工艺评定规程》DL/T868-20243)《火力发电厂焊接技术规程》（DL/T869-2024）4)《火力发电厂焊接热处理技术规程》（DL/T819-2024）5)《T91/P91 钢焊接工艺导则》（电源质[2024]100 号）6)《T/P92 钢焊接指导性工艺》（国电焊接信息网）7)《工程建设标准强制性条文》( 电力工程部分) 第一篇火力发电工程(2024 版)8)《电力建设安全工作规程》火力发电厂部分（DL5009.1-2024 ）4 ．工程概况、特点及主要工程量4.1 工程概况项 目参 数过 热 蒸 汽 压 力 ：27.46MPa(g)过 热 蒸 汽 温 度 ：605℃过 热 蒸 汽 流 量 ：3098t/h再 热 蒸 汽 流 量 ：2585t/h再 热 器 进 口 蒸 汽 压 力 ：6.17Mpa(g)再 热 器 出 口 蒸 汽 压 力 ：5.97Mpa(g)再 热 器 进 口 蒸 汽 温 度 ：376℃再 热 器 出 口 蒸 汽 温 度 ：603℃省 煤 器 进 口 给 水 温 度 ：302℃汽轮机为上海电气集团股份有限公司采纳西门子技术生产的超超临界、一次中间 再 热 、 单 轴 、 四 缸 四 排 汽 、 双 背 压 、 凝 汽 式 汽 轮 机 ， 型 号 为 N1000-26.25/600/600。发电机为上海汽轮发电有限公司生产的水氢氢汽轮发电机、自并励静止励磁汽轮发电机。汽轮机主要基本参数如下：下载后可任意编辑项 目参 数额 定 功 率 ：1050MW主 汽 门 前 蒸 汽 压 力 ：26.25MPa.a主 汽 门 前 蒸 汽 温 度 ：600℃中 压 联 合 汽 门 前 蒸 汽 温 度 ：600℃中 压 联 合 汽 门 前 蒸 汽 压 力 ：4.442MPa.a设 计 平 均 背 压 ：4.9kPa.a给 水 温 度 (THA)：295.9℃工 作 转 速 ：3000r/min4.2 工程特点本机组中高压合金钢焊口数量比较多，规格也比较多，因而热处理工作量也比较大。焊后热处理施工需要安排责任心强、技能水平高的人员，以保证各个环节受控 。 材 质 主 要 为 ： SA106C 、 15CrMoG、 12Cr1MoVG、 WB36 、 SA335P11/P22 、SA213T91/T92、SA335P91/P92、A691Cr1-1/4CL22 。4.3 主要工程量（见表1 ，表2 ）表1 锅炉热处理焊口数量序 号项 目 名 称母 材 材 质规 格焊 口数 量1一...
