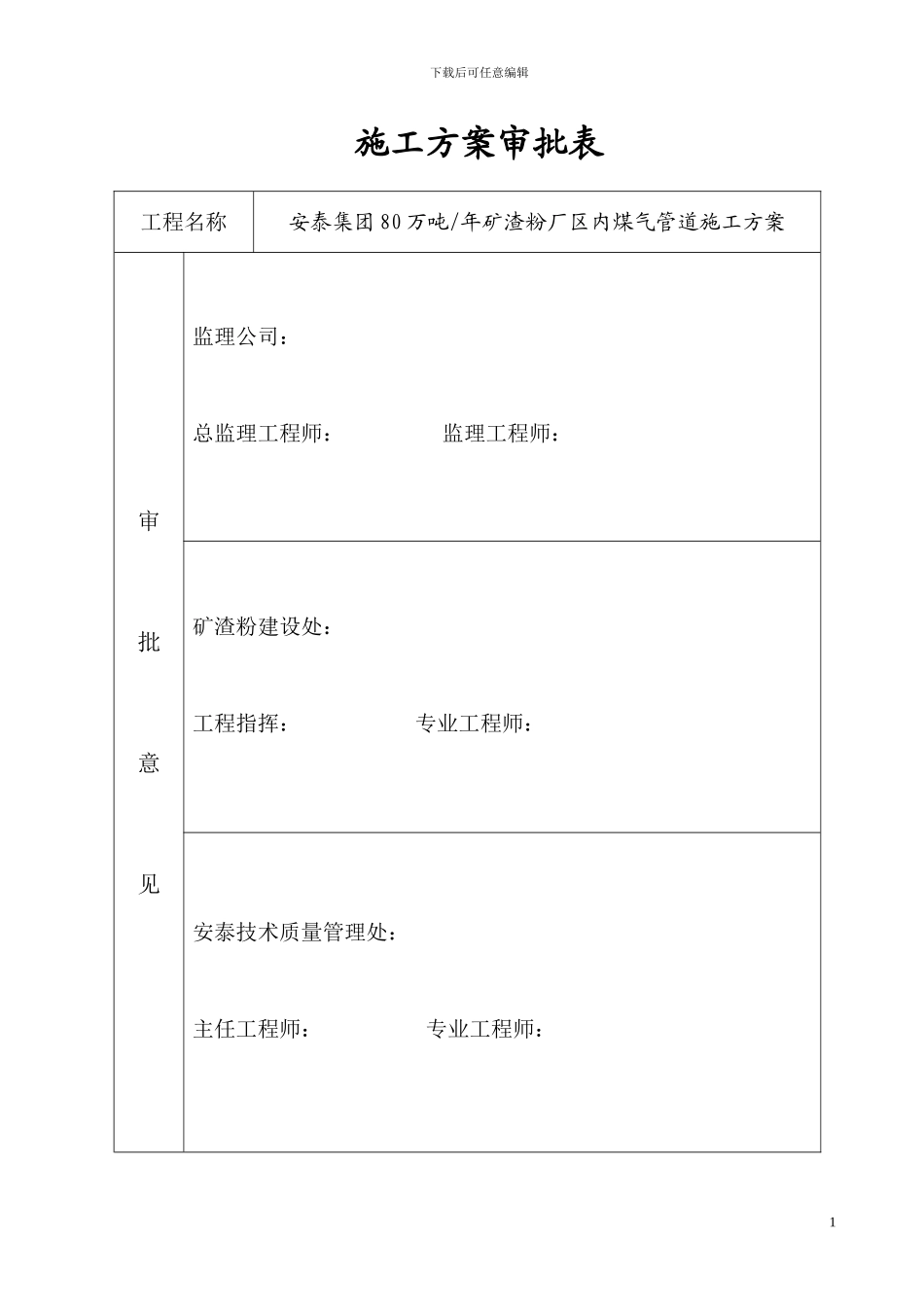

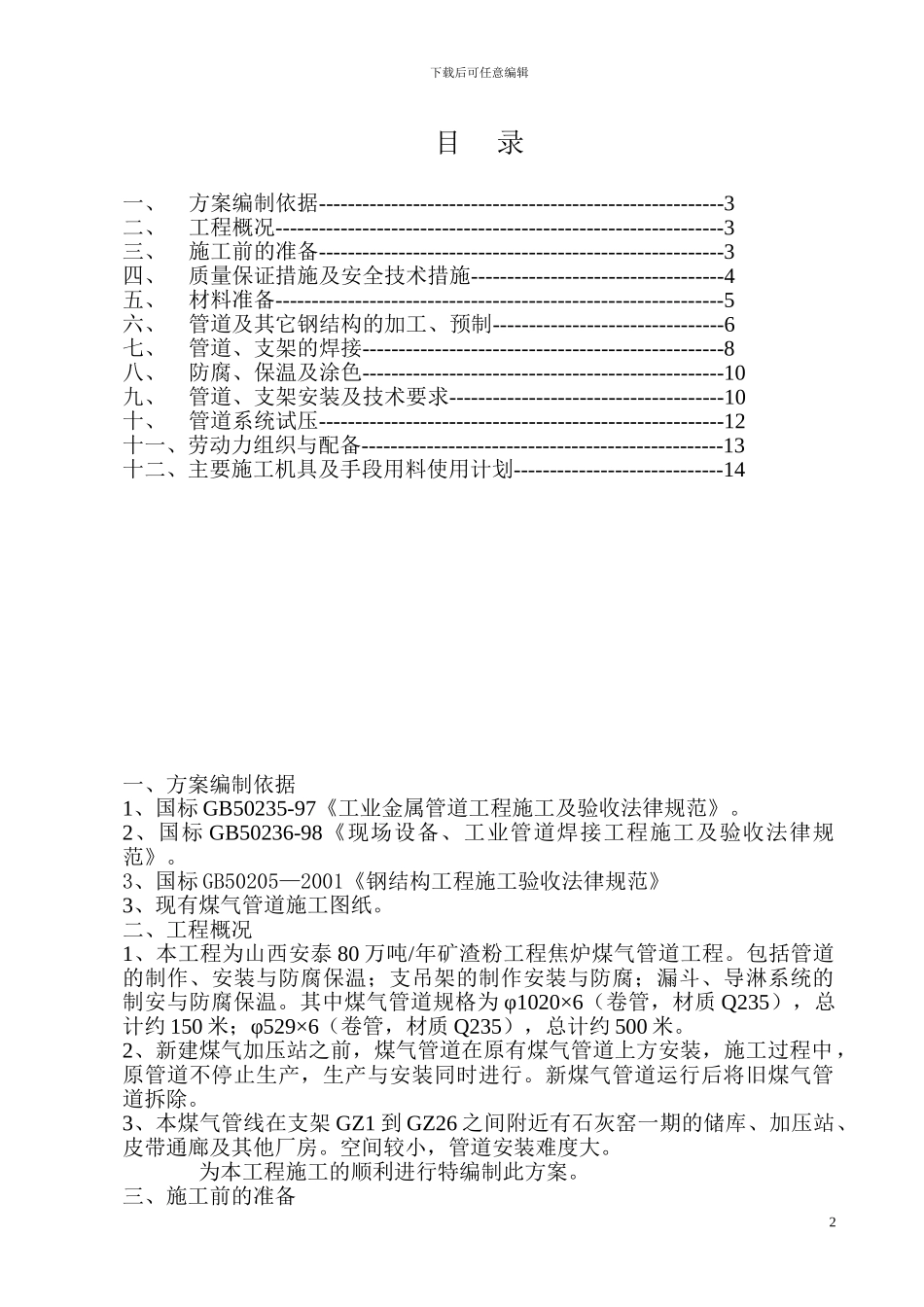

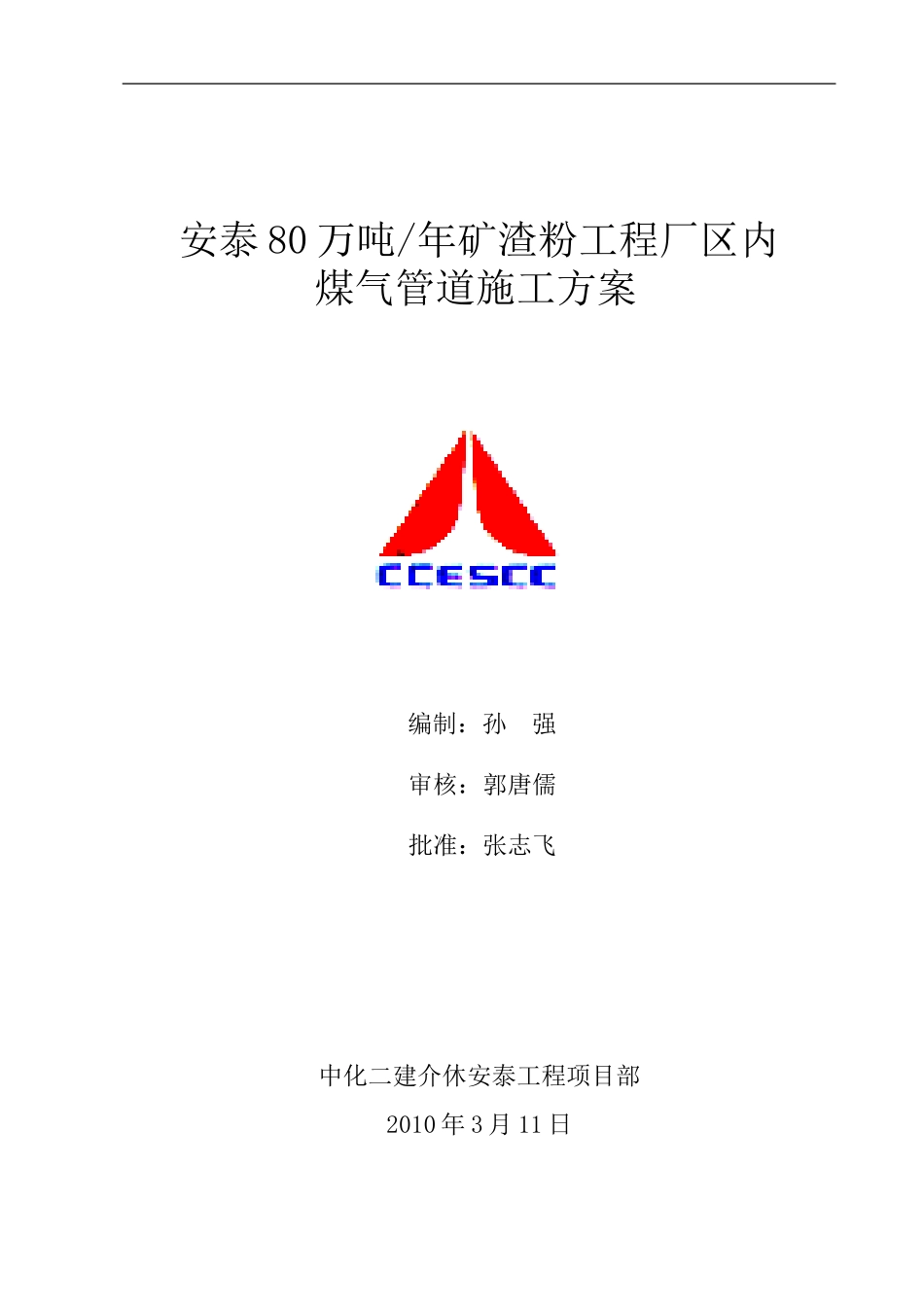

安泰 80 万吨/年矿渣粉工程厂区内煤气管道施工方案编制：孙 强审核：郭唐儒批准：张志飞 中化二建介休安泰工程项目部2010 年 3 月 11 日下载后可任意编辑施工方案审批表工程名称安泰集团 80 万吨/年矿渣粉厂区内煤气管道施工方案审批意见监理公司：总监理工程师： 监理工程师：矿渣粉建设处：工程指挥： 专业工程师：安泰技术质量管理处：主任工程师： 专业工程师：1下载后可任意编辑目 录一、方案编制依据--------------------------------------------------------3二、工程概况--------------------------------------------------------------3三、施工前的准备--------------------------------------------------------3四、质量保证措施及安全技术措施-----------------------------------4五、材料准备--------------------------------------------------------------5六、管道及其它钢结构的加工、预制--------------------------------6七、管道、支架的焊接--------------------------------------------------8八、防腐、保温及涂色--------------------------------------------------10九、管道、支架安装及技术要求--------------------------------------10十、管道系统试压--------------------------------------------------------12十一、劳动力组织与配备--------------------------------------------------13十二、主要施工机具及手段用料使用计划-----------------------------14一、方案编制依据1、国标 GB50235-97《工业金属管道工程施工及验收法律规范》。2、国标 GB50236-98《现场设备、工业管道焊接工程施工及验收法律规范》。3、国标 GB50205—2001《钢结构工程施工验收法律规范》3、现有煤气管道施工图纸。二、工程概况1、本工程为山西安泰 80 万吨/年矿渣粉工程焦炉煤气管道工程。包括管道的制作、安装与防腐保温；支吊架的制作安装与防腐；漏斗、导淋系统的制安与防腐保温。其中煤气管道规格为 φ1020×6（卷管，材质 Q235），总计约 150 米；φ529×6（卷管，材质 Q235），总计约 500 米。2、新建煤气加压站之前，煤气管道在原有煤气管道上方安装，施工过程中，原管道不停止生产，生产与安装同时进行。新煤气管道运行后将旧煤气管道拆除。3、本煤气管线在支架 GZ1 到 GZ26 之间附近有石灰窑一期的储库、加压站、皮带通廊及其他厂房。空间较小，管道安装难度大。为本工程施工的...
