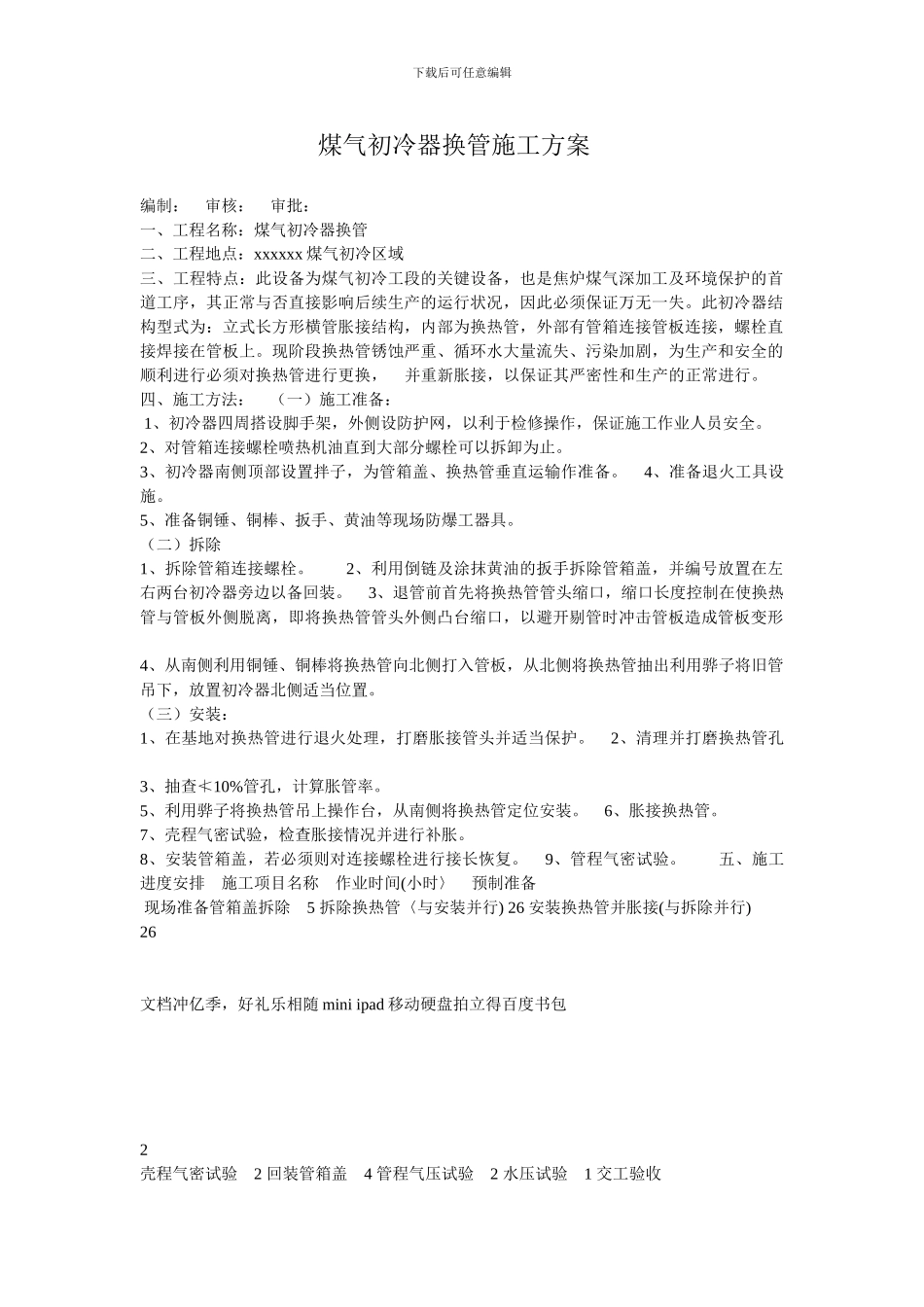

煤气初冷器换管施工方案_第1页
1/11

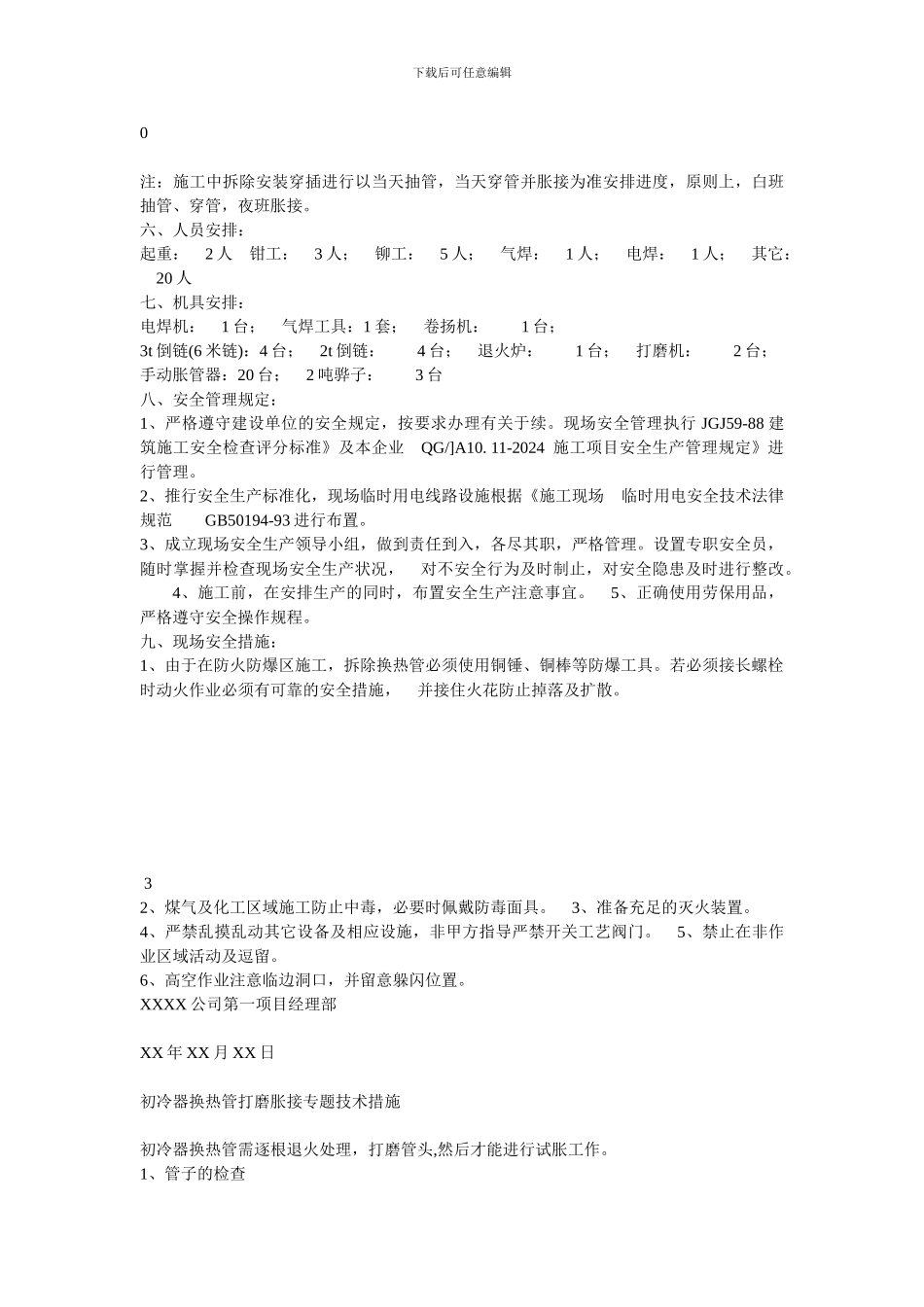

煤气初冷器换管施工方案_第2页
2/11

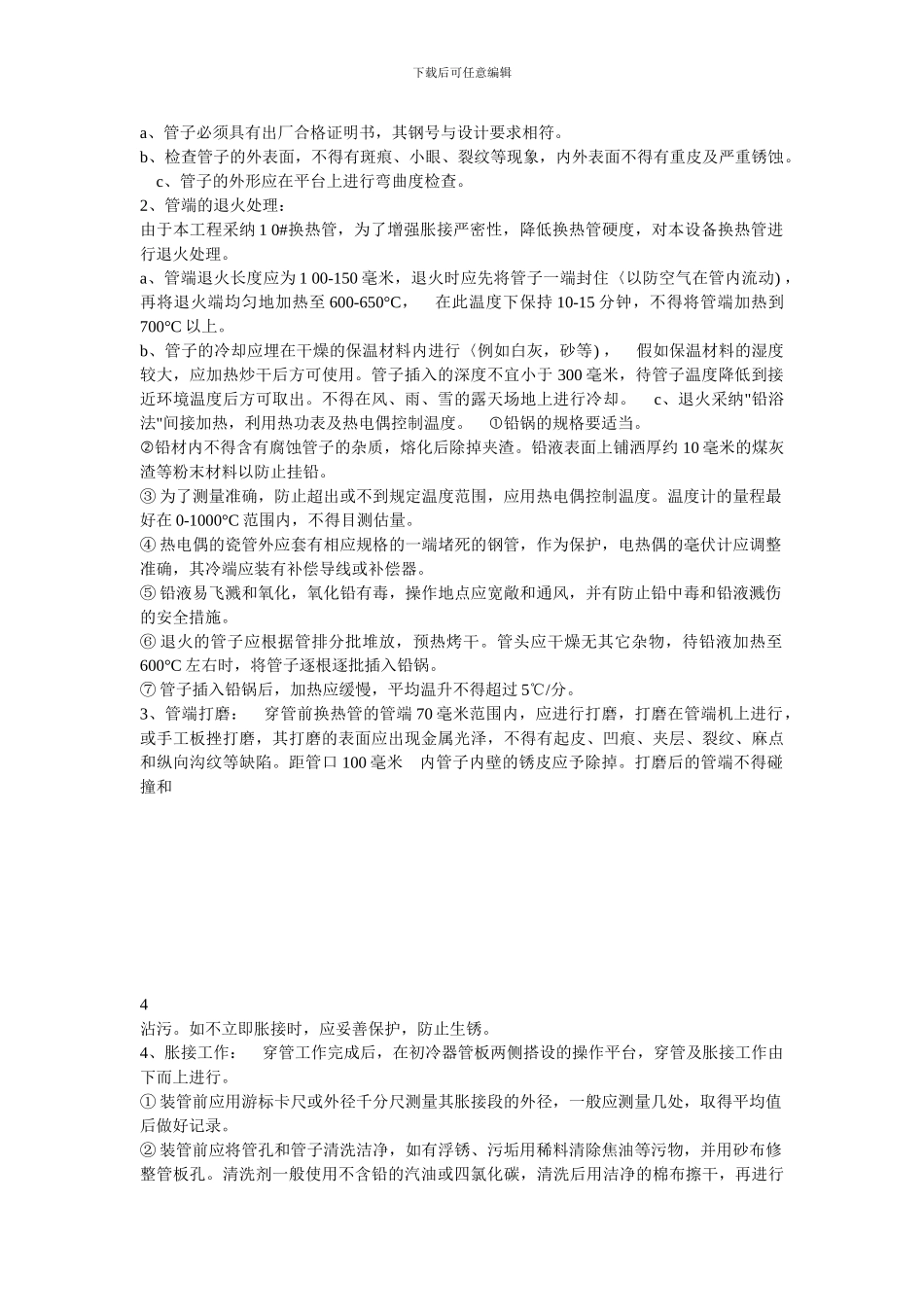

煤气初冷器换管施工方案_第3页
3/11
下载后可任意编辑煤气初冷器换管施工方案 编制: 审核: 审批: 一、工程名称:煤气初冷器换管 二、工程地点:xxxxxx 煤气初冷区域 三、工程特点:此设备为煤气初冷工段的关键设备,也是焦炉煤气深加工及环境保护的首道工序,其正常与否直接影响后续生产的运行状况,因此必须保证万无一失。此初冷器结构型式为:立式长方形横管胀接结构,内部为换热管,外部有管箱连接管板连接,螺栓直接焊接在管板上。现阶段换热管锈蚀严重、循环水大量流失、污染加剧,为生产和安全的顺利进行必须对换热管进行更换, 并重新胀接,以保证其严密性和生产的正常进行。 四、施工方法: (一)施工准备: 1、初冷器四周搭设脚手架,外侧设防护网,以利于检修操作,保证施工作业人员安全。 2、对管箱连接螺栓喷热机油直到大部分螺栓可以拆卸为止。 3、初冷器南侧顶部设置拌子,为管箱盖、换热管垂直运输作准备。 4、准备退火工具设施。 5、准备铜锤、铜棒、扳手、黄油等现场防爆工器具。 (二)拆除 1、拆除管箱连接螺栓。 2、利用倒链及涂抹黄油的扳手拆除管箱盖,并编号放置在左右两台初冷器旁边以备回装。 3、退管前首先将换热管管头缩口,缩口长度控制在使换热管与管板外侧脱离,即将换热管管头外侧凸台缩口,以避开剔管时冲击管板造成管板变形 4、从南侧利用铜锤、铜棒将换热管向北侧打入管板,从北侧将换热管抽出利用骅子将旧管吊下,放置初冷器北侧适当位置。 (三)安装: 1、在基地对换热管进行退火处理,打磨胀接管头并适当保护。 2、清理并打磨换热管孔 3、抽查≮10%管孔,计算胀管率。 5、利用骅子将换热管吊上操作台,从南侧将换热管定位安装。 6、胀接换热管。 7、壳程气密试验,检查胀接情况并进行补胀。 8、安装管箱盖,若必须则对连接螺栓进行接长恢复。 9、管程气密试验。 五、施工进度安排 施工项目名称 作业时间(小时〉 预制准备 现场准备管箱盖拆除 5 拆除换热管〈与安装并行) 26 安装换热管并胀接(与拆除并行) 26 文档冲亿季,好礼乐相随 mini ipad 移动硬盘拍立得百度书包 2 壳程气密试验 2 回装管箱盖 4 管程气压试验 2 水压试验 1 交工验收 下载后可任意编辑0 注:施工中拆除安装穿插进行以当天抽管,当天穿管并胀接为准安排进度,原则上,白班抽管、穿管,夜班胀接。 六、人员安排: 起重: 2 人 钳工: 3 人; 铆工: 5 人; 气焊: 1 人; 电焊: 1 人; 其它:...
