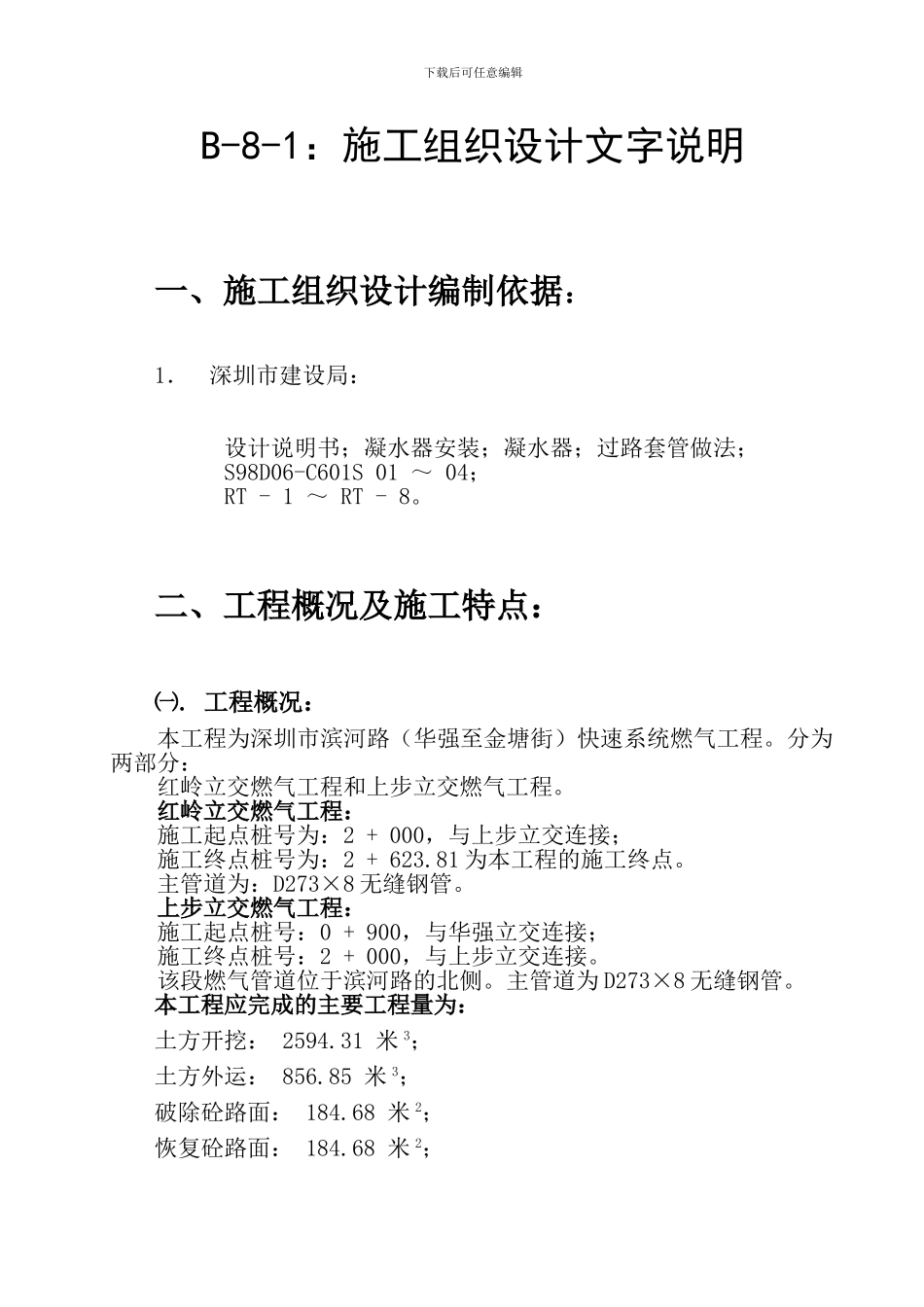

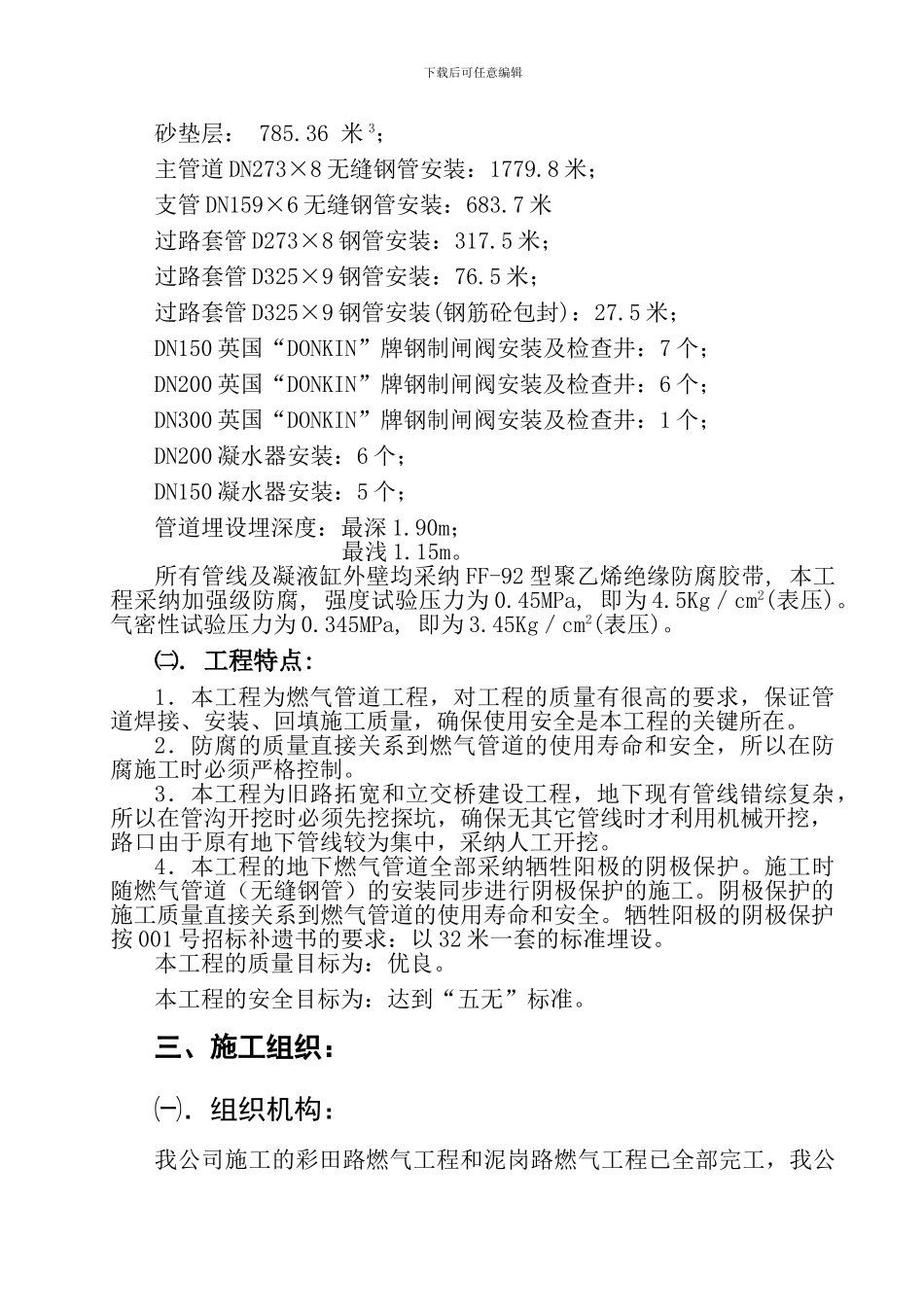

下载后可任意编辑B-8-1：施工组织设计文字说明一、施工组织设计编制依据：1．深圳市建设局： 设计说明书；凝水器安装；凝水器；过路套管做法； S98D06-C601S 01 ～ 04； RT - 1 ～ RT - 8。 二、工程概况及施工特点：㈠. 工程概况：本工程为深圳市滨河路（华强至金塘街）快速系统燃气工程。分为两部分：红岭立交燃气工程和上步立交燃气工程。红岭立交燃气工程：施工起点桩号为：2 + 000，与上步立交连接；施工终点桩号为：2 + 623.81 为本工程的施工终点。主管道为：D273×8 无缝钢管。上步立交燃气工程：施工起点桩号：0 + 900，与华强立交连接；施工终点桩号：2 + 000，与上步立交连接。该段燃气管道位于滨河路的北侧。主管道为 D273×8 无缝钢管。本工程应完成的主要工程量为：土方开挖： 2594.31 米 3；土方外运： 856.85 米 3；破除砼路面： 184.68 米 2；恢复砼路面： 184.68 米 2；下载后可任意编辑砂垫层： 785.36 米 3；主管道 DN273×8 无缝钢管安装：1779.8 米；支管 DN159×6 无缝钢管安装：683.7 米过路套管 D273×8 钢管安装：317.5 米；过路套管 D325×9 钢管安装：76.5 米；过路套管 D325×9 钢管安装(钢筋砼包封)：27.5 米；DN150 英国“DONKIN”牌钢制闸阀安装及检查井：7 个；DN200 英国“DONKIN”牌钢制闸阀安装及检查井：6 个；DN300 英国“DONKIN”牌钢制闸阀安装及检查井：1 个；DN200 凝水器安装：6 个；DN150 凝水器安装：5 个；管道埋设埋深度：最深 1.90m；最浅 1.15m。所有管线及凝液缸外壁均采纳 FF-92 型聚乙烯绝缘防腐胶带, 本工程采纳加强级防腐, 强度试验压力为 0.45MPa, 即为 4.5Kg／cm2(表压)。气密性试验压力为 0.345MPa, 即为 3.45Kg／cm2(表压)。㈡. 工程特点:1．本工程为燃气管道工程，对工程的质量有很高的要求，保证管道焊接、安装、回填施工质量，确保使用安全是本工程的关键所在。2．防腐的质量直接关系到燃气管道的使用寿命和安全，所以在防腐施工时必须严格控制。3．本工程为旧路拓宽和立交桥建设工程，地下现有管线错综复杂，所以在管沟开挖时必须先挖探坑，确保无其它管线时才利用机械开挖，路口由于原有地下管线较为集中，采纳人工开挖。4．本工程的地下燃气管道全部采纳牺牲阳极的阴极保护。施工时随燃气管道（无缝钢管）的安装同步进行阴极保护的施工。阴极保护的施工质量直接关系到燃气管道的使用寿命和安全...
