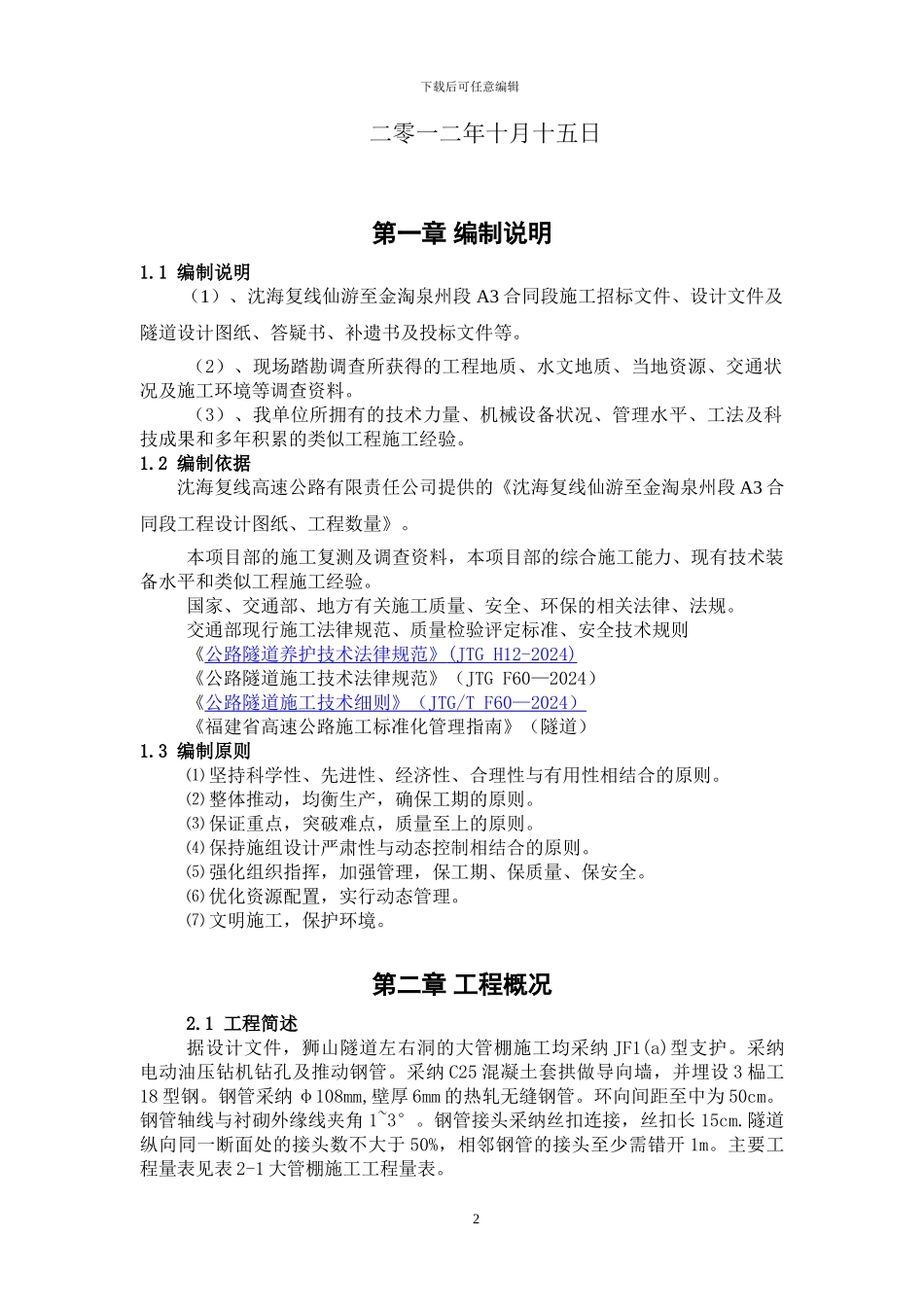

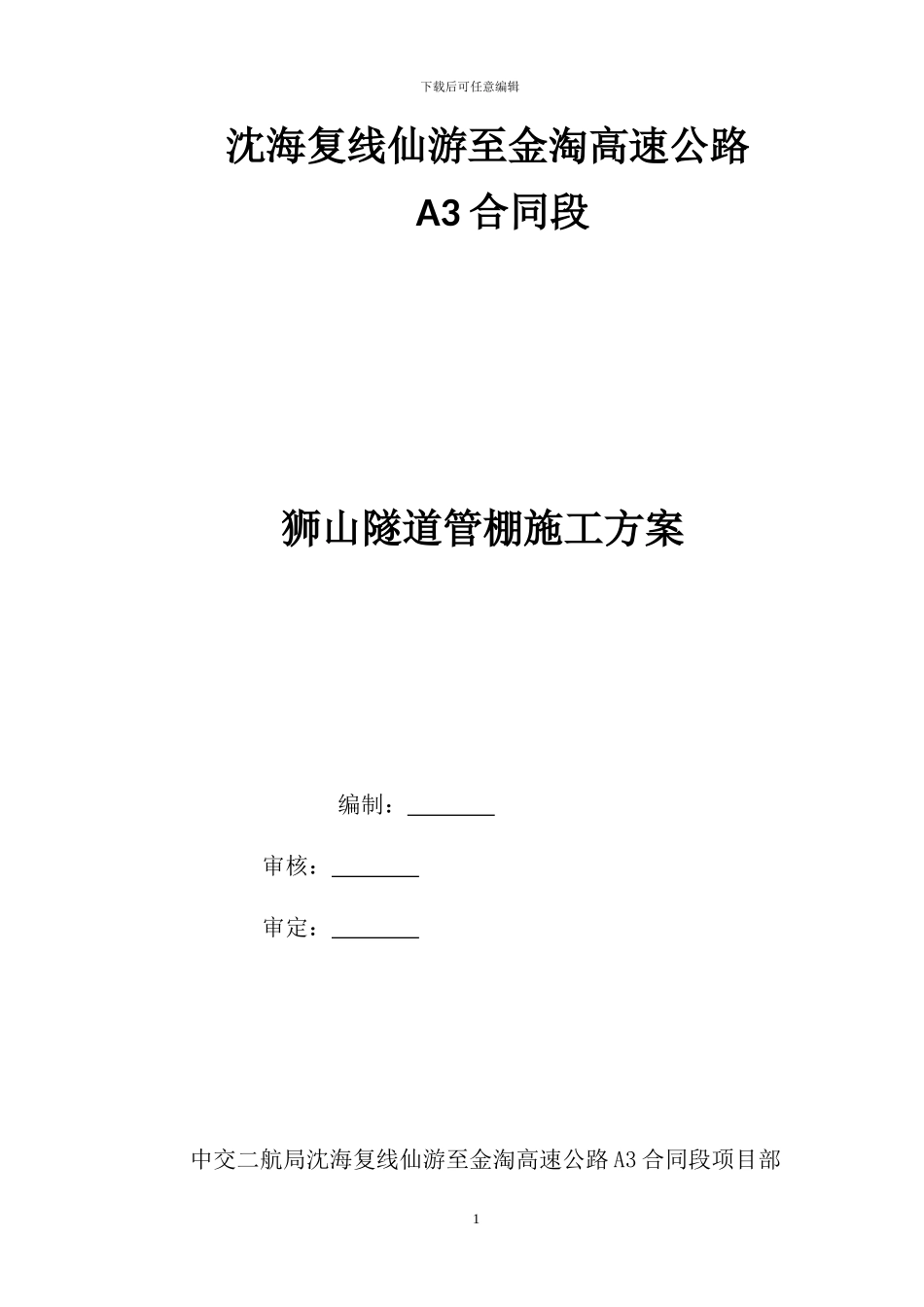

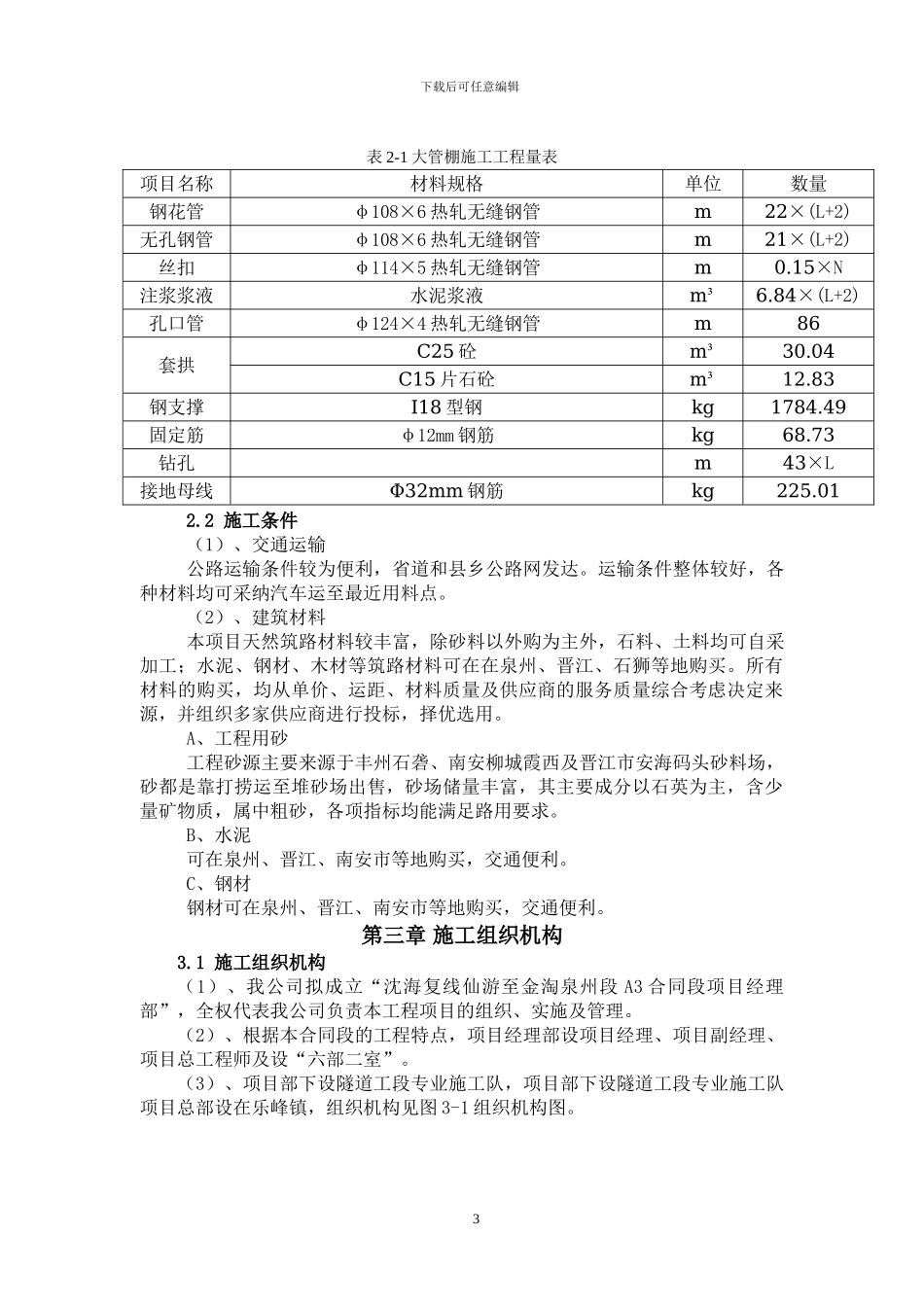

下载后可任意编辑 沈海复线仙游至金淘高速公路A3 合同段 狮山隧道管棚施工方案编制: 审核: 审定: 中交二航局沈海复线仙游至金淘高速公路 A3 合同段项目部1下载后可任意编辑二零一二年十月十五日 第一章 编制说明1.1 编制说明 (1)、沈海复线仙游至金淘泉州段 A3 合同段施工招标文件、设计文件及隧道设计图纸、答疑书、补遗书及投标文件等。(2)、现场踏勘调查所获得的工程地质、水文地质、当地资源、交通状况及施工环境等调查资料。(3)、我单位所拥有的技术力量、机械设备状况、管理水平、工法及科技成果和多年积累的类似工程施工经验。1.2 编制依据沈海复线高速公路有限责任公司提供的《沈海复线仙游至金淘泉州段 A3 合同段工程设计图纸、工程数量》。本项目部的施工复测及调查资料,本项目部的综合施工能力、现有技术装备水平和类似工程施工经验。国家、交通部、地方有关施工质量、安全、环保的相关法律、法规。交通部现行施工法律规范、质量检验评定标准、安全技术规则《公路隧道养护技术法律规范 》 (JTG H12-2024) 《公路隧道施工技术法律规范》(JTG F60—2024)《公路隧道施工技术细则 》 ( JTG/T F60—2024 ) 《福建省高速公路施工标准化管理指南》(隧道)1.3 编制原则⑴ 坚持科学性、先进性、经济性、合理性与有用性相结合的原则。⑵ 整体推动,均衡生产,确保工期的原则。⑶ 保证重点,突破难点,质量至上的原则。⑷ 保持施组设计严肃性与动态控制相结合的原则。⑸ 强化组织指挥,加强管理,保工期、保质量、保安全。⑹ 优化资源配置,实行动态管理。⑺ 文明施工,保护环境。第二章 工程概况2.1 工程简述据设计文件,狮山隧道左右洞的大管棚施工均采纳 JF1(a)型支护。采纳电动油压钻机钻孔及推动钢管。采纳 C25 混凝土套拱做导向墙,并埋设 3 榀工18 型钢。钢管采纳 φ108mm,壁厚 6mm 的热轧无缝钢管。环向间距至中为 50cm。钢管轴线与衬砌外缘线夹角 1~3°。钢管接头采纳丝扣连接,丝扣长 15cm.隧道纵向同一断面处的接头数不大于 50%,相邻钢管的接头至少需错开 1m。主要工程量表见表 2-1 大管棚施工工程量表。2下载后可任意编辑表 2-1 大管棚施工工程量表2.2 施工条件(1)、交通运输公路运输条件较为便利,省道和县乡公路网发达。运输条件整体较好,各种材料均可采纳汽车运至最近用料点。(2)、建筑材料本项目天然筑路材料较丰富,除砂料以外购为主外,石料、土...
