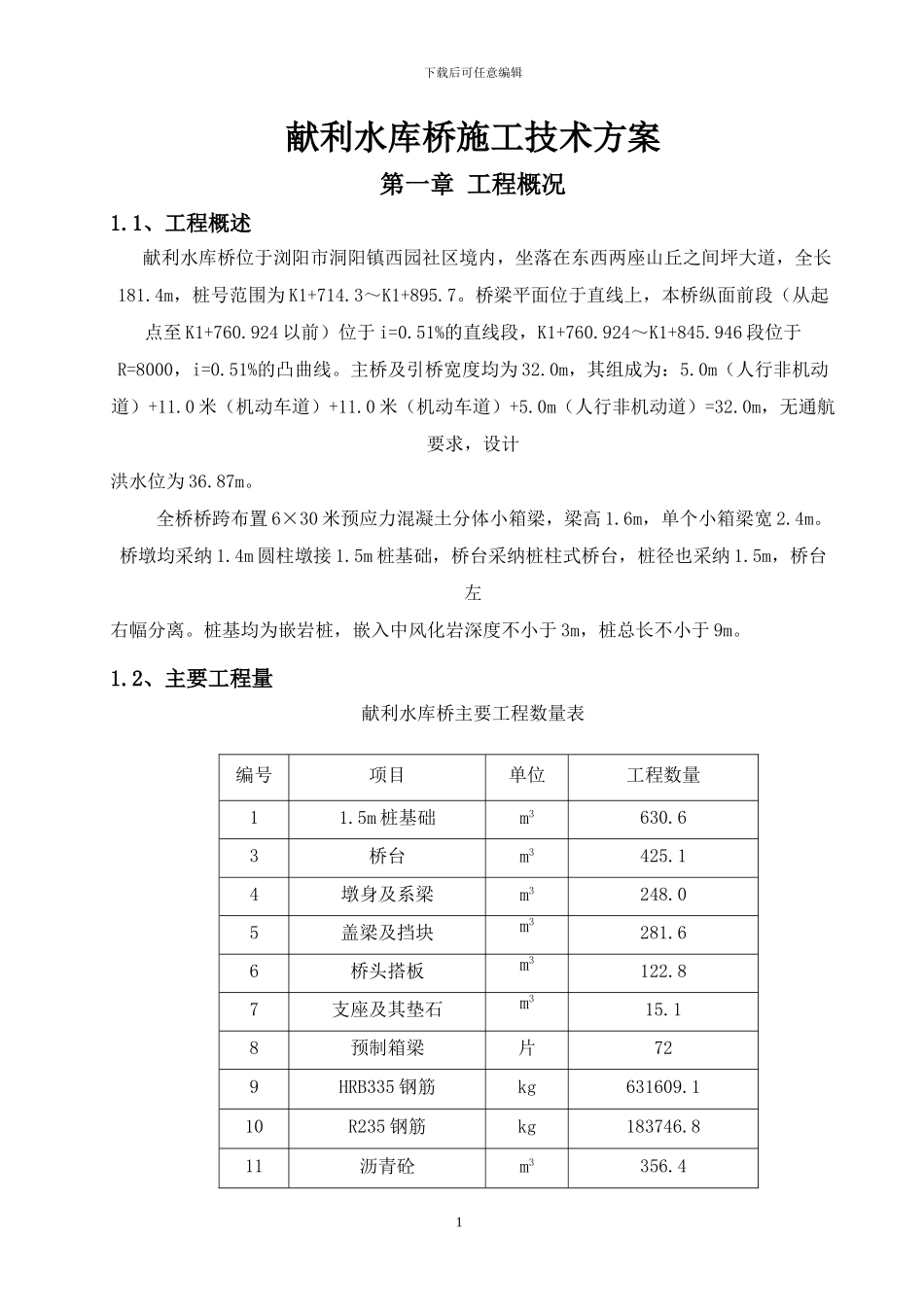

下载后可任意编辑献利水库桥施工技术方案第一章 工程概况1.1、工程概述献利水库桥位于浏阳市洞阳镇西园社区境内，坐落在东西两座山丘之间坪大道，全长181.4m，桩号范围为 K1+714.3～K1+895.7。桥梁平面位于直线上，本桥纵面前段（从起点至 K1+760.924 以前）位于 i=0.51%的直线段，K1+760.924～K1+845.946 段位于R=8000，i=0.51%的凸曲线。主桥及引桥宽度均为 32.0m，其组成为：5.0m（人行非机动道）+11.0 米（机动车道）+11.0 米（机动车道）+5.0m（人行非机动道）=32.0m，无通航要求，设计洪水位为 36.87m。全桥桥跨布置 6×30 米预应力混凝土分体小箱梁，梁高 1.6m，单个小箱梁宽 2.4m。桥墩均采纳 1.4m 圆柱墩接 1.5m 桩基础，桥台采纳桩柱式桥台，桩径也采纳 1.5m，桥台左右幅分离。桩基均为嵌岩桩，嵌入中风化岩深度不小于 3m，桩总长不小于 9m。1.2、主要工程量献利水库桥主要工程数量表编号项目单位工程数量11.5m 桩基础m3630.63桥台m3425.14墩身及系梁m3248.05盖梁及挡块m3281.66桥头搭板m3122.87支座及其垫石m315.18预制箱梁片729HRB335 钢筋kg631609.110R235 钢筋kg183746.811沥青砼m3356.41下载后可任意编辑12FYT-1 改进型防水层m2576013锚具 15-5套19214锚具 15-4套136015锚具 15-3套16016波纹管 φ 内 55mmm1701617波纹管 60*25m80018波纹管 70*25m236019φ15.2 钢铰线kg102156.01.3、编制依据根据业主提供的桥梁的施工图纸和有关设计资料，国家和有关部门颁布的有关公路建设的方针、政策及有关标准、法律规范、规程等，经现场勘察的实际情况，结合我单位机械设备状况、技术力量、施工能力等进行编制。1.4、编制原则全面推行项目管理，以满足本工程施工需要为目的，合理配置施工人员、施工机械等资源；科学合理地安排施工进度，组织连续均衡施工，确保高效、按期完成该工程；采纳先进可靠的安全保证措施，确保生产安全，做到文明施工；严格执行现行的施工《法律规范》、《标准》，优化施工组织方案、施工工艺、施工方法；结合实际情况编制实施性施工组织设计，实现专业化、程序化施工，确保工程进度。第二章 施工部署2.1、临时工程2.1.1、施工便道及现场条件本工程地处浏阳市工业新城核心区中部，目前该片东西交通主要依赖319国道和永社公路，该片南北向交通主要依赖村道，沿线现状位置以水塘、水田、旱地为主，局部范围存在山岭土丘。2下载后可任意编辑本工程路段范围内有多条乡村道路相通，可...
