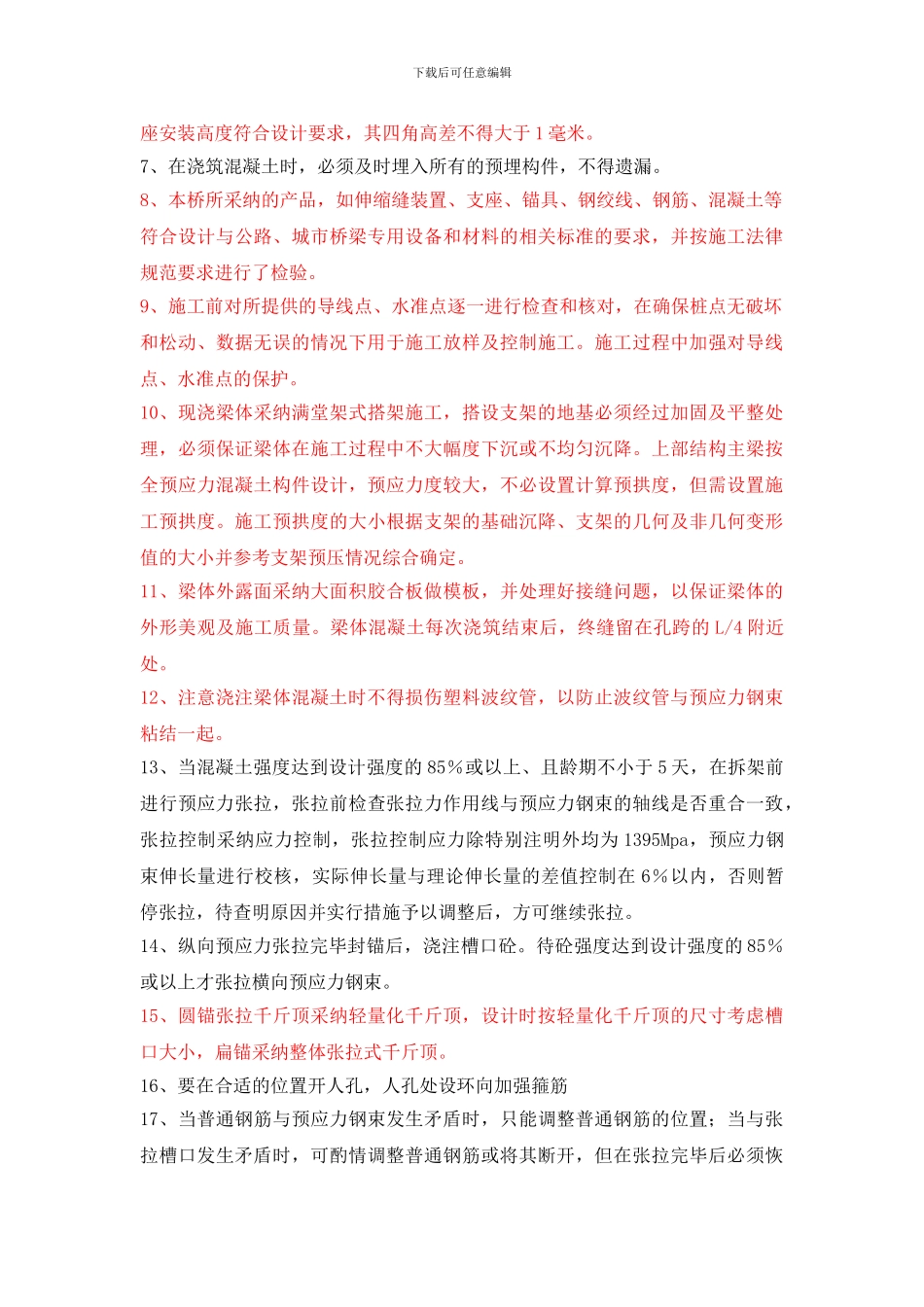

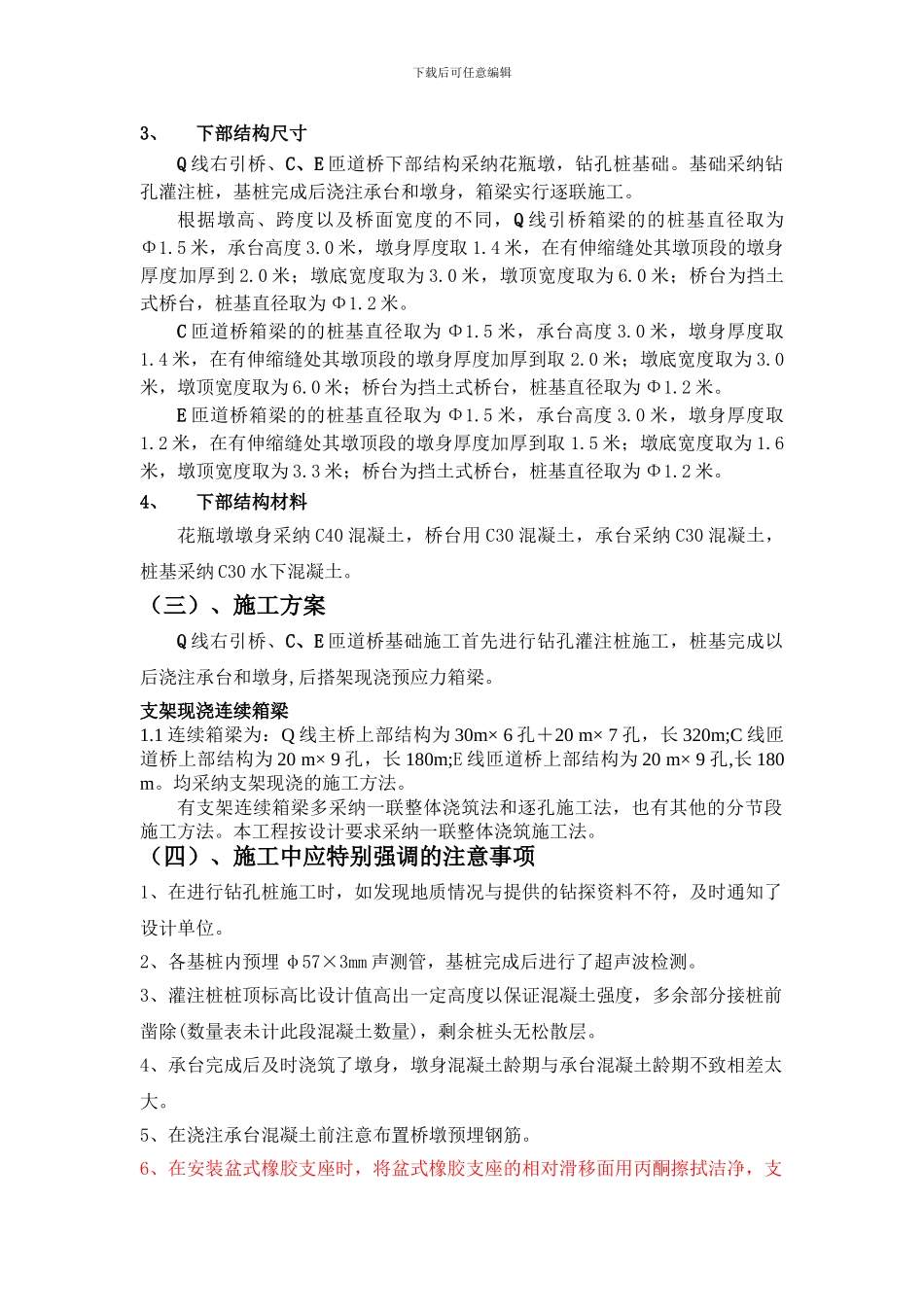

下载后可任意编辑一、工程概况二、三门江大桥 C 标段主桥引桥及匝道桥结构设计说明（一）、主桥及引桥总体设计Q 线右引桥（C 标段范围）三联起点桩号为 QK1+230.92，止点桩号为QK1+550.92，桥梁全长 320 米，跨径组合为： (3×30)+ (3×30) +(4×20) + (3×20) 米 =320 米，标准断面宽 19.25 米，为单箱三室连续箱梁。 C 匝道桥两联起点桩号为 CK0+136.63，止点桩号为 CK0+316.63，桥梁全长180 米，跨径组合为： (4×20)+ (5×20) 米 =180 米，标准断面宽 17 米，为单箱三室连续箱梁。 E 匝道桥两联起点桩号为 EK0+78.74，止点桩号为 EK0+268.74，桥梁全长190 米，跨径组合为：(30+3×20)+ (5×20) 米 =190 米，标准断面宽 9.5 米，为单箱单室连续箱梁。（二）、桥梁结构设计1、上部结构尺寸Q 线右引桥主梁采纳预应力混凝土连续箱梁，Q 线引桥第八联 3×30 米，梁高为 1.7 米，Q 线引桥第九联 3×30 米，梁高为 1.7 米；Q 线引桥第十联 4×20米，第一孔 20 米梁高 1.7~1.5 米, 后三孔 20 米梁高为 1.5 米；Q 线引桥第十一联 3×20 米,梁高为 1.5 米；箱梁为单箱三室直腹板结构，标准箱底板宽 13.75米，顶板全宽 19.5 米，外侧悬臂长 2.75 米，箱外侧悬臂板端部厚 15 厘米，根部厚 45 厘米，标准截面边腹板厚 45 厘米，中腹板厚 40 厘米，底板厚 20 厘米，顶板厚 22 厘米。C 匝道桥主梁采纳预应力混凝土连续箱梁，C 匝道桥第一联 4×20 梁高为1.5 米；C 匝道桥第二联 5×20 梁体，前四孔 4×20 梁高为 1.5 米,第五孔 20 梁高为 1.5~1.7 米；为单箱三室直腹板结构，标准箱底板宽 11.5 米，顶板全宽17.0 米，外侧悬臂长 2.75 米，箱外侧悬臂板端部厚 15 厘米，根部厚 45 厘米，标准截面边腹板厚 45 厘米，中腹板厚 40 厘米，底板厚 20 厘米，顶板厚 22 厘米。E 匝道桥第一联 30+3×20 梁体，第一孔 30 米,梁高为 1.7 米,第二孔 20 米梁高为 1.7~1.5 米,第三、四孔 20 米梁高为 1.5 米；E 匝道桥第二联 5×20 梁体，梁高 1.5 米;为单箱单室直腹板结构，标准箱底板宽 4.0 米，顶板全宽 9.5 米，外侧悬臂长 2.75 米，箱外侧悬臂板端部厚 15 厘米，根部厚 45 厘米，标准截面边腹板厚 45 厘米，底板厚 20 厘米，顶板厚 22 厘米。所有预应力管道均采纳塑料波纹管，采纳真空吸浆法灌浆施工。2、...
