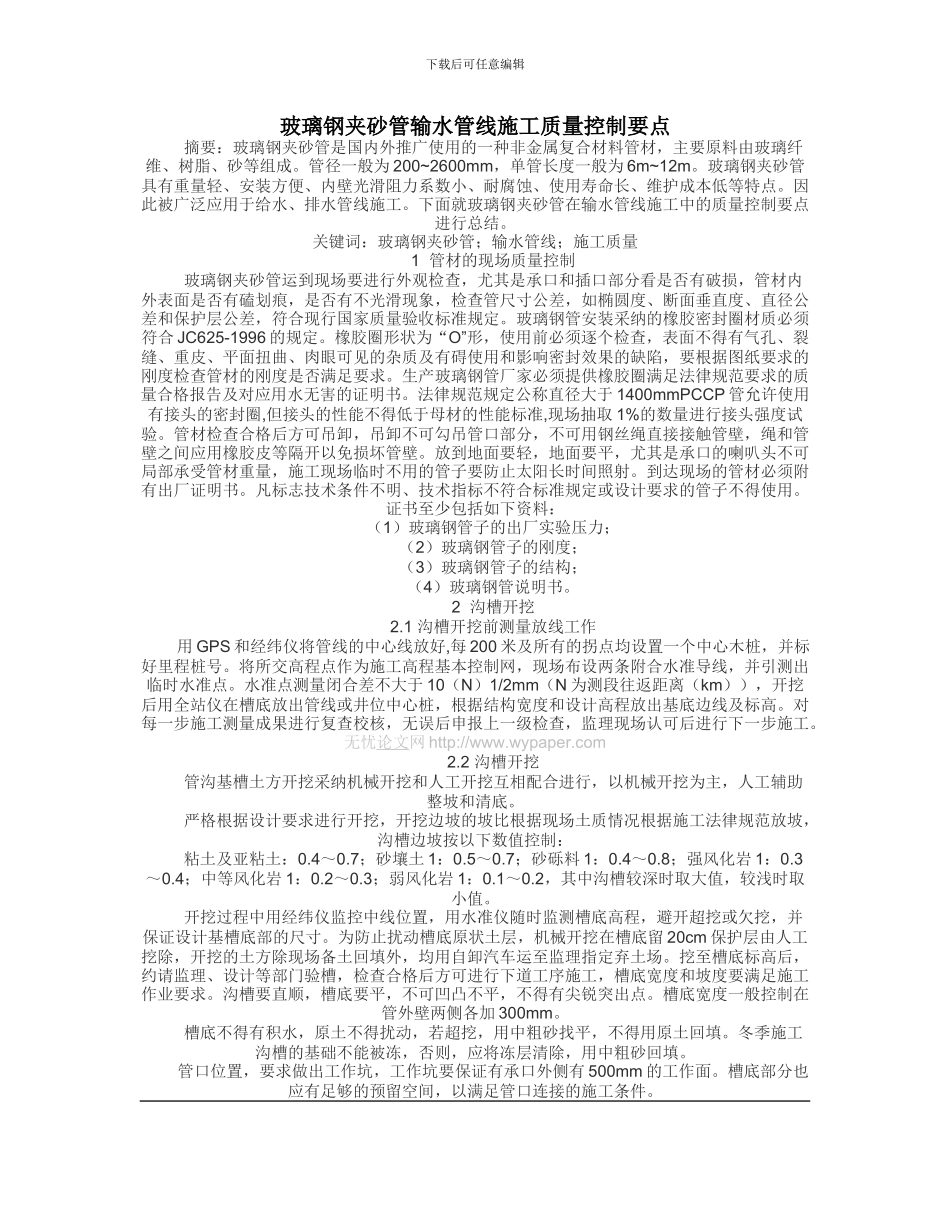

下载后可任意编辑玻璃钢夹砂管输水管线施工质量控制要点 摘要:玻璃钢夹砂管是国内外推广使用的一种非金属复合材料管材,主要原料由玻璃纤维、树脂、砂等组成。管径一般为 200~2600mm,单管长度一般为 6m~12m。玻璃钢夹砂管具有重量轻、安装方便、内壁光滑阻力系数小、耐腐蚀、使用寿命长、维护成本低等特点。因此被广泛应用于给水、排水管线施工。下面就玻璃钢夹砂管在输水管线施工中的质量控制要点进行总结。关键词:玻璃钢夹砂管;输水管线;施工质量 1 管材的现场质量控制 玻璃钢夹砂管运到现场要进行外观检查,尤其是承口和插口部分看是否有破损,管材内外表面是否有磕划痕,是否有不光滑现象,检查管尺寸公差,如椭圆度、断面垂直度、直径公差和保护层公差,符合现行国家质量验收标准规定。玻璃钢管安装采纳的橡胶密封圈材质必须符合 JC625-1996 的规定。橡胶圈形状为“O”形,使用前必须逐个检查,表面不得有气孔、裂缝、重皮、平面扭曲、肉眼可见的杂质及有碍使用和影响密封效果的缺陷,要根据图纸要求的刚度检查管材的刚度是否满足要求。生产玻璃钢管厂家必须提供橡胶圈满足法律规范要求的质量合格报告及对应用水无害的证明书。法律规范规定公称直径大于 1400mmPCCP 管允许使用有接头的密封圈,但接头的性能不得低于母材的性能标准,现场抽取 1%的数量进行接头强度试验。管材检查合格后方可吊卸,吊卸不可勾吊管口部分,不可用钢丝绳直接接触管壁,绳和管壁之间应用橡胶皮等隔开以免损坏管壁。放到地面要轻,地面要平,尤其是承口的喇叭头不可局部承受管材重量,施工现场临时不用的管子要防止太阳长时间照射。到达现场的管材必须附有出厂证明书。凡标志技术条件不明、技术指标不符合标准规定或设计要求的管子不得使用。证书至少包括如下资料: (1)玻璃钢管子的出厂实验压力; (2)玻璃钢管子的刚度; (3)玻璃钢管子的结构; (4)玻璃钢管说明书。 2 沟槽开挖 2.1 沟槽开挖前测量放线工作 用 GPS 和经纬仪将管线的中心线放好,每 200 米及所有的拐点均设置一个中心木桩,并标好里程桩号。将所交高程点作为施工高程基本控制网,现场布设两条附合水准导线,并引测出临时水准点。水准点测量闭合差不大于 10(N)1/2mm(N 为测段往返距离(km)),开挖后用全站仪在槽底放出管线或井位中心桩,根据结构宽度和设计高程放出基底边线及标高。对每一步施工测量成果进行复查校核,无误后申报上一级检查,监理现场认可...
