球墨铸铁给水管专项施工方案VIP免费

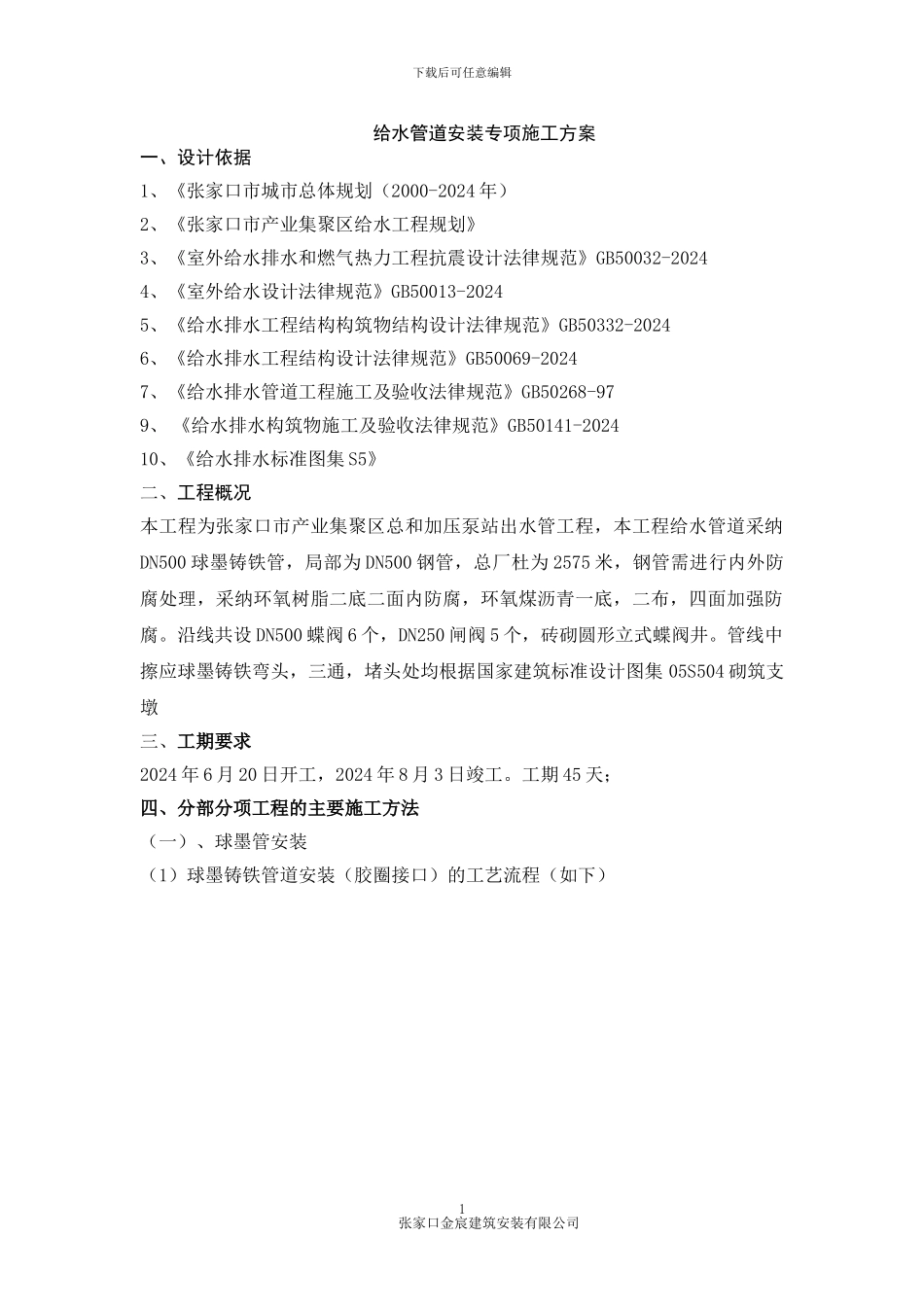

球墨铸铁给水管专项施工方案_第1页
1/10

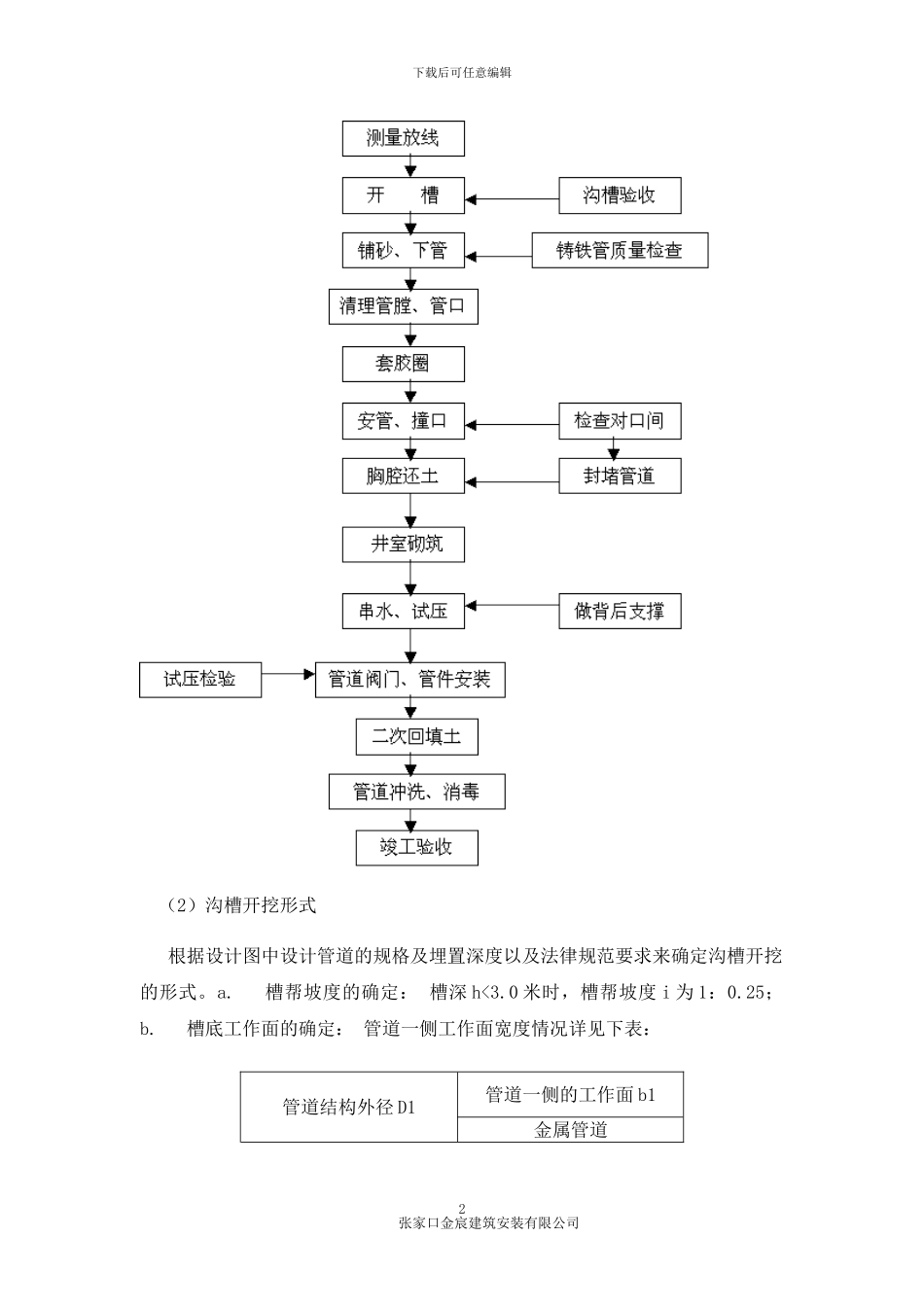

球墨铸铁给水管专项施工方案_第2页
2/10
球墨铸铁给水管专项施工方案_第3页
3/10
下载后可任意编辑给水管道安装专项施工方案一、设计依据1、《张家口市城市总体规划(2000-2024 年)2、《张家口市产业集聚区给水工程规划》3、《室外给水排水和燃气热力工程抗震设计法律规范》GB50032-20244、《室外给水设计法律规范》GB50013-20245、《给水排水工程结构构筑物结构设计法律规范》GB50332-20246、《给水排水工程结构设计法律规范》GB50069-20247、《给水排水管道工程施工及验收法律规范》GB50268-979、 《给水排水构筑物施工及验收法律规范》GB50141-202410、《给水排水标准图集 S5》二、工程概况本工程为张家口市产业集聚区总和加压泵站出水管工程,本工程给水管道采纳DN500 球墨铸铁管,局部为 DN500 钢管,总厂杜为 2575 米,钢管需进行内外防腐处理,采纳环氧树脂二底二面内防腐,环氧煤沥青一底,二布,四面加强防腐。沿线共设 DN500 蝶阀 6 个,DN250 闸阀 5 个,砖砌圆形立式蝶阀井。管线中擦应球墨铸铁弯头,三通,堵头处均根据国家建筑标准设计图集 05S504 砌筑支墩三、工期要求2024 年 6 月 20 日开工,2024 年 8 月 3 日竣工。工期 45 天;四、分部分项工程的主要施工方法(一)、球墨管安装(1)球墨铸铁管道安装(胶圈接口)的工艺流程(如下) 张家口金宸建筑安装有限公司1下载后可任意编辑(2)沟槽开挖形式 根据设计图中设计管道的规格及埋置深度以及法律规范要求来确定沟槽开挖的形式。a. 槽帮坡度的确定: 槽深 h<3.0 米时,槽帮坡度 i 为 1:0.25; b. 槽底工作面的确定: 管道一侧工作面宽度情况详见下表:管道结构外径 D1管道一侧的工作面 b1金属管道 张家口金宸建筑安装有限公司2下载后可任意编辑D1=500500 c.沟槽断面形式 (3)开挖方法 a.土方开挖采纳机械开挖,槽底预留 20cm 由人工清底。开挖过程中严禁超挖,以防扰动地基。对于有地下障碍物(现况管缆)的地段由人工开挖,防止破坏。 b.沟槽开挖尽量按先深后浅顺序进行,以利排水。 c.挖槽土方处置,按现场暂存、场外暂存、外弃相结合的原则进行。开槽土方凡适宜回填的土选择妥善位置进行堆放,但不得覆盖测量等标注,均暂存于现场用于沟槽回填。回填土施工前制定合理土方调配计划,作好土方平衡少土方外运及现场土方调运。d.开槽后及时约请各方有关人员验槽,槽底验收后方可进行下道工序。如遇槽底土基不符合设计要求,及时与设计、监理单位及地质勘探部门联系,共同讨论基底处理措施,处理完成验...
