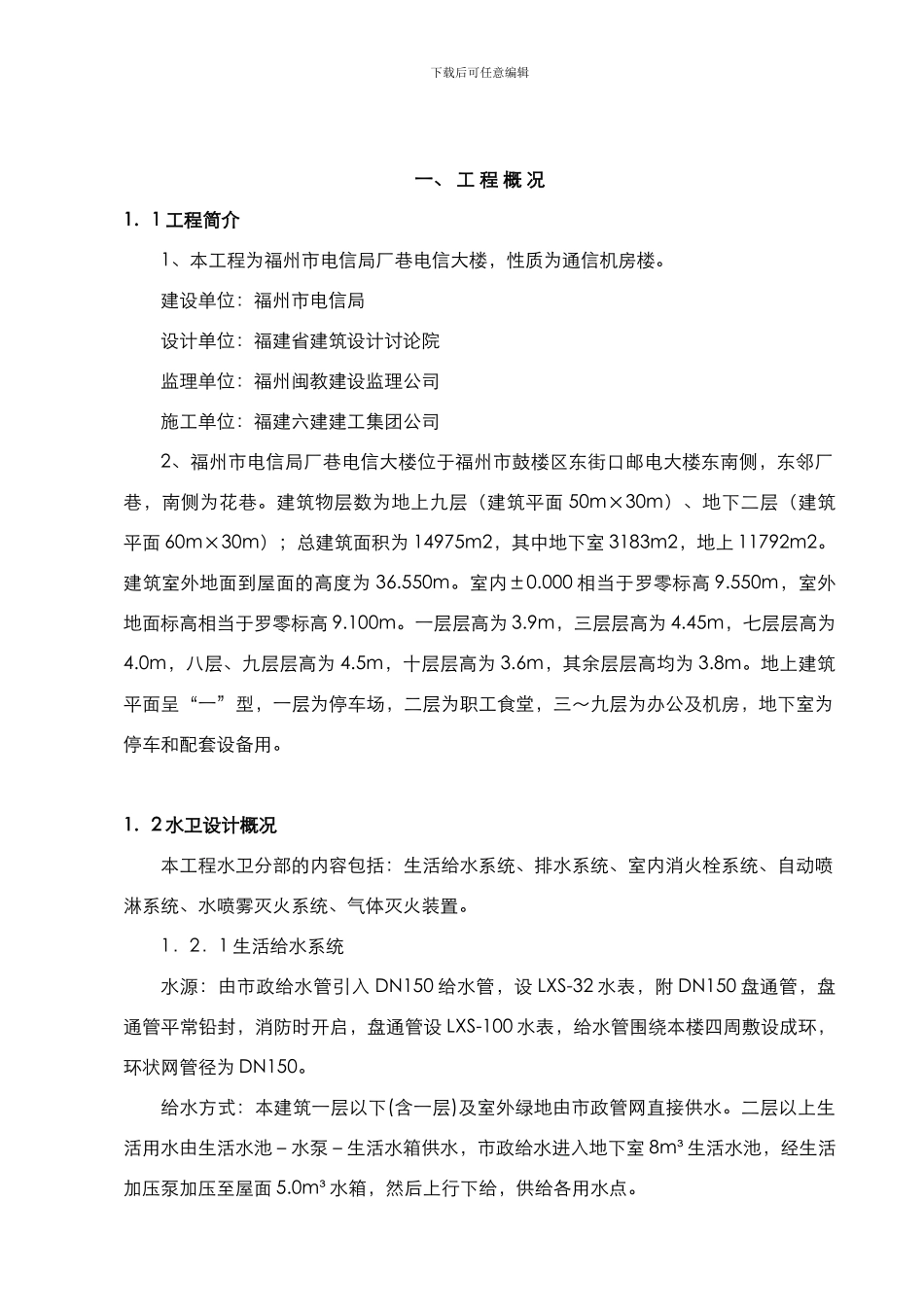

下载后可任意编辑一、 工 程 概 况1. 1 工程简介 1、本工程为福州市电信局厂巷电信大楼，性质为通信机房楼。建设单位：福州市电信局设计单位：福建省建筑设计讨论院监理单位：福州闽教建设监理公司施工单位：福建六建建工集团公司2、福州市电信局厂巷电信大楼位于福州市鼓楼区东街口邮电大楼东南侧，东邻厂巷，南侧为花巷。建筑物层数为地上九层（建筑平面 50m×30m）、地下二层（建筑平面 60m×30m）；总建筑面积为 14975m2，其中地下室 3183m2，地上 11792m2。建筑室外地面到屋面的高度为 36.550m。室内±0.000 相当于罗零标高 9.550m，室外地面标高相当于罗零标高 9.100m。一层层高为 3.9m，三层层高为 4.45m，七层层高为4.0m，八层、九层层高为 4.5m，十层层高为 3.6m，其余层层高均为 3.8m。地上建筑平面呈“一”型，一层为停车场，二层为职工食堂，三～九层为办公及机房，地下室为停车和配套设备用。1. 2 水卫设计概况本工程水卫分部的内容包括：生活给水系统、排水系统、室内消火栓系统、自动喷淋系统、水喷雾灭火系统、气体灭火装置。1．2．1 生活给水系统水源：由市政给水管引入 DN150 给水管，设 LXS-32 水表，附 DN150 盘通管，盘通管平常铅封，消防时开启，盘通管设 LXS-100 水表，给水管围绕本楼四周敷设成环，环状网管径为 DN150。给水方式：本建筑一层以下(含一层)及室外绿地由市政管网直接供水。二层以上生活用水由生活水池－水泵－生活水箱供水，市政给水进入地下室 8m³ 生活水池，经生活加压泵加压至屋面 5.0m³ 水箱，然后上行下给，供给各用水点。下载后可任意编辑给水管均采纳钢塑复合管及配件 P=1.0MPa，螺纹连接。1．2．2 排水系统本建筑室内污废水合流，生活污水经化粪池处理后排市政污水管。地下室排水汇合至地下集水坑，经潜水排污泵提升至室外污水检查井，集水坑设水位自动控制，超警戒水位启动双泵，地下室地面排水坡向排水明沟及集水坑。室内排水管、雨水管采纳 PVC-U 塑料管，胶粘连接；地下室加压排水管采纳镀锌钢管及配件，螺纹连接；人防污水坑透气管采纳镀锌钢管及管件，螺纹连接。1．2．3 室内消火栓系统本建筑按一类高规电信楼进行防火设计，室内消火栓系统用水量 30L/S，室外消火栓系统用水量 30L/S，火灾持续时间两小时，自动喷淋系统中危险 II 级灭火用水量为30L/S，火灾持续时间一小时，水喷雾系统用水量 60L/S，火灾持续时间半小时。地下一层设 540 ...
