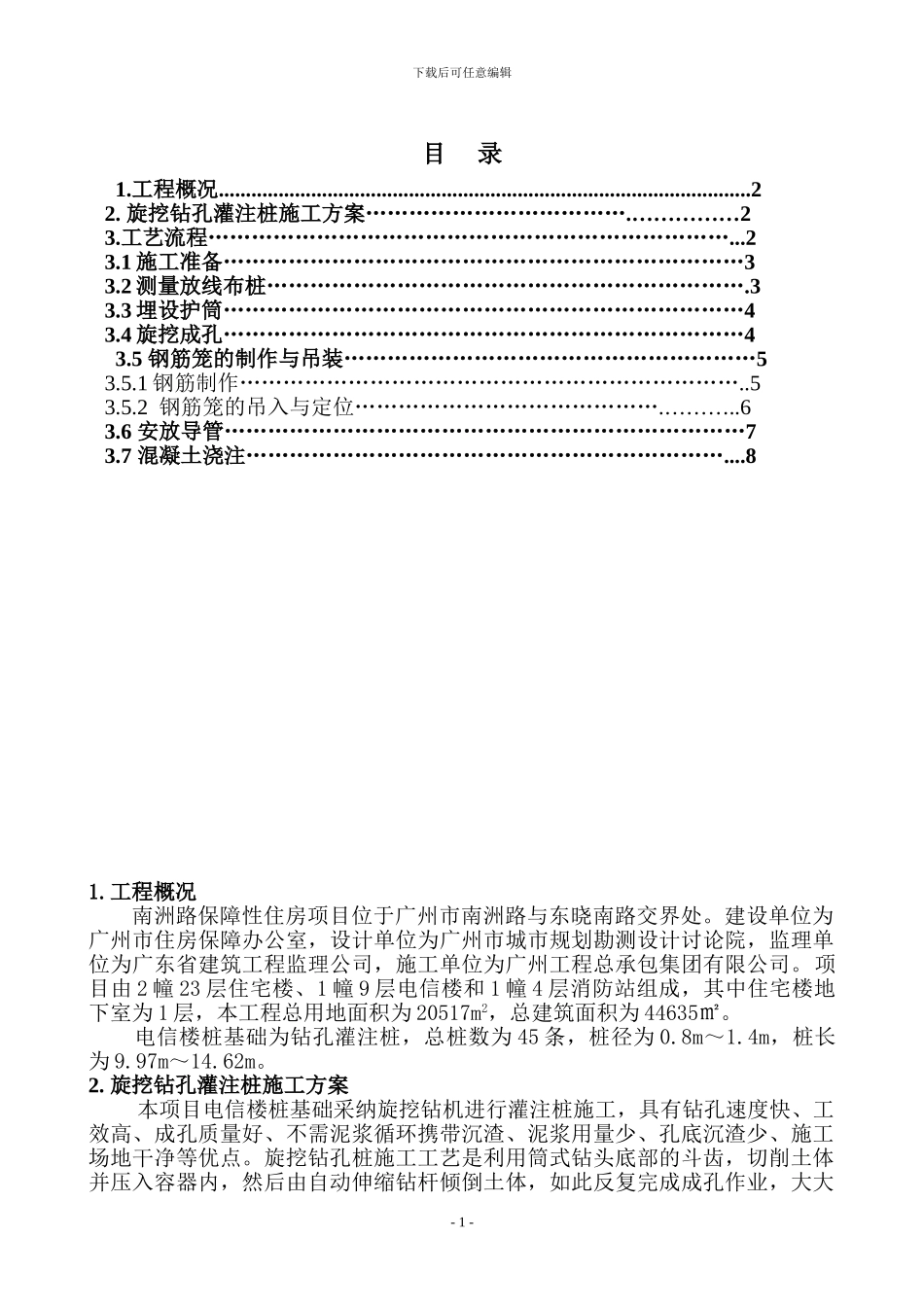

下载后可任意编辑目 录 1.工程概况..................................................................................................2 2. 旋挖钻孔灌注桩施工方案……………………………….……………2 3.工艺流程………………………………………………………………...2 3.1 施工准备………………………………………………………………3 3.2 测量放线布桩………………………………………………………….3 3.3 埋设护筒………………………………………………………………4 3.4 旋挖成孔………………………………………………………………4 3.5 钢筋笼的制作与吊装…………………………………………………5 3.5.1 钢筋制作……………………………………………………………..5 3.5.2 钢筋笼的吊入与定位…………………………………….………..6 3.6 安放导管………………………………………………………………7 3.7 混凝土浇注…………………………………………………………....81.工程概况南洲路保障性住房项目位于广州市南洲路与东晓南路交界处。建设单位为广州市住房保障办公室，设计单位为广州市城市规划勘测设计讨论院，监理单位为广东省建筑工程监理公司，施工单位为广州工程总承包集团有限公司。项目由 2 幢 23 层住宅楼、1 幢 9 层电信楼和 1 幢 4 层消防站组成，其中住宅楼地下室为 1 层，本工程总用地面积为 20517m2，总建筑面积为 44635㎡。 电信楼桩基础为钻孔灌注桩，总桩数为 45 条，桩径为 0.8m～1.4m，桩长为 9.97m～14.62m。2. 旋挖钻孔灌注桩施工方案本项目电信楼桩基础采纳旋挖钻机进行灌注桩施工，具有钻孔速度快、工效高、成孔质量好、不需泥浆循环携带沉渣、泥浆用量少、孔底沉渣少、施工场地干净等优点。旋挖钻孔桩施工工艺是利用筒式钻头底部的斗齿，切削土体并压入容器内，然后由自动伸缩钻杆倾倒土体，如此反复完成成孔作业，大大- 1 -下载后可任意编辑提高了成孔效率。另外，旋挖钻机成孔时不需要泥浆循环护壁，它只需要泥浆静压护壁，孔壁几乎不形成泥皮，泥浆主要作用是平衡壁内外的水压力差值，并且泥浆可重复利用，大大降低了泥浆的使用量，从而利用旋挖钻机成孔的灌注桩可提高基桩的承载力。旋挖钻机成孔噪声低，污染低，有利于环境保护。3.工艺流程旋挖钻孔灌注桩施工工艺流程见图 1.3.1 施工准备 （1）参加设计单位的技术交底：领悟设计内容和熟悉工程图纸...
