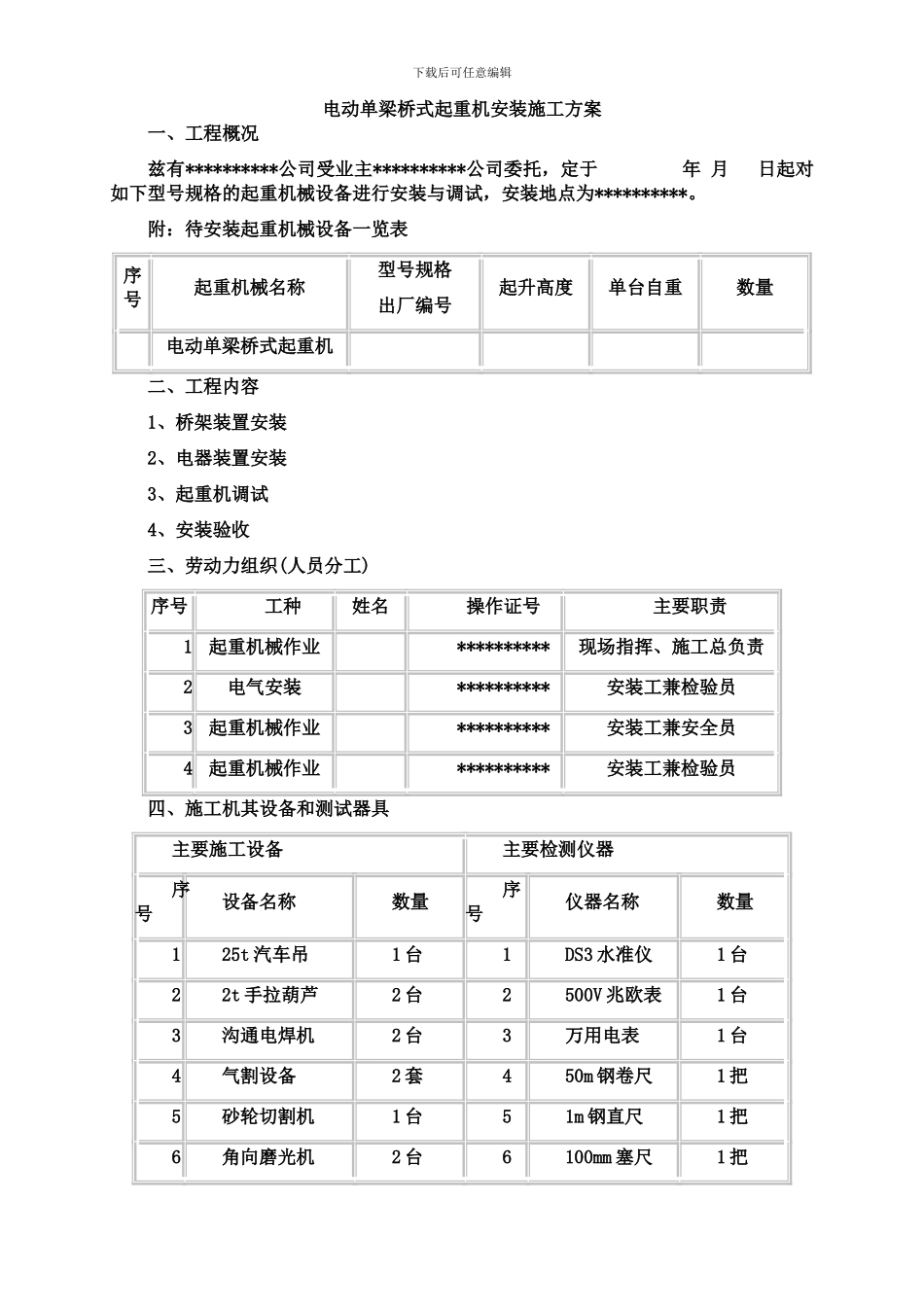

下载后可任意编辑电动单梁桥式起重机安装施工方案一、工程概况兹有**********公司受业主**********公司委托,定于 年 月 日起对如下型号规格的起重机械设备进行安装与调试,安装地点为**********。附:待安装起重机械设备一览表 序号起重机械名称型号规格出厂编号起升高度单台自重数量电动单梁桥式起重机二、工程内容1、桥架装置安装2、电器装置安装3、起重机调试4、安装验收三、劳动力组织(人员分工) 序号工种姓名操作证号主要职责1起重机械作业**********现场指挥、施工总负责2电气安装**********安装工兼检验员3起重机械作业**********安装工兼安全员4起重机械作业**********安装工兼检验员四、施工机其设备和测试器具 主要施工设备主要检测仪器序号设备名称数量序号仪器名称数量125t 汽车吊1 台1DS3 水准仪1 台22t 手拉葫芦2 台2500V 兆欧表1 台3沟通电焊机2 台3万用电表1 台4气割设备2 套450m 钢卷尺1 把5砂轮切割机1 台51m 钢直尺1 把6角向磨光机2 台6100mm 塞尺1 把下载后可任意编辑7安全带3 副7框式水平仪1 台8//80-200 游标卡尺1 把9//90-200N 弹簧秤1 把10//10 手虎钳1 把五、工艺流程 设备开箱检查一建筑构件部分的检查一滑触线安装一吊装一组装桥式起重机一起重机电气及附件安装一起重机试运转一自检一竣工交检六、工艺步序(一)设备开箱检查由安装单位和设备使用单位共同成立开箱验收小组,根据装箱清单逐一清点货物,并仔细填写开箱验收记录。1.根据随机文件目录查对《使用说明书》、电气原理图、布线图、《产品合格证》(包括主要材料质保书、电动葫芦合格证等)。2.根据装箱清单所列零部件规格型号、数量逐一清点货物。3.检查各部件是否完好无损,有无人为因素的变形损伤。4.验收结束后,仔细填写开箱验收记录,并共同签字。5.将验收后的设备妥善保管。(二)建筑构件部分的检查根据业主提供的建筑构件检测数据,对建筑构件部分进行复查。1.承轨梁顶面标高。2.承轨梁中心位置及两侧承轨梁中心距。3.承轨梁已预留孔及预埋螺栓时中心线的偏离。(三)滑触线安装 1.根据安全滑触线产品要求,先安装固定支架。 2.将每根滑触线用吊杆螺栓定位。 3.滑触线组装,组装时调整与轨道在水平、垂直两个方向的平行度,不应大于 1.5/1000,且全长不超过 15mm。 4.先固定一段标准段滑触线,再逐段按标准安装固定。 5.安装集电器,保证集电器电刷与导电滑道结合紧密、运行平滑。七、吊装方案 (一)吊装下载后...
