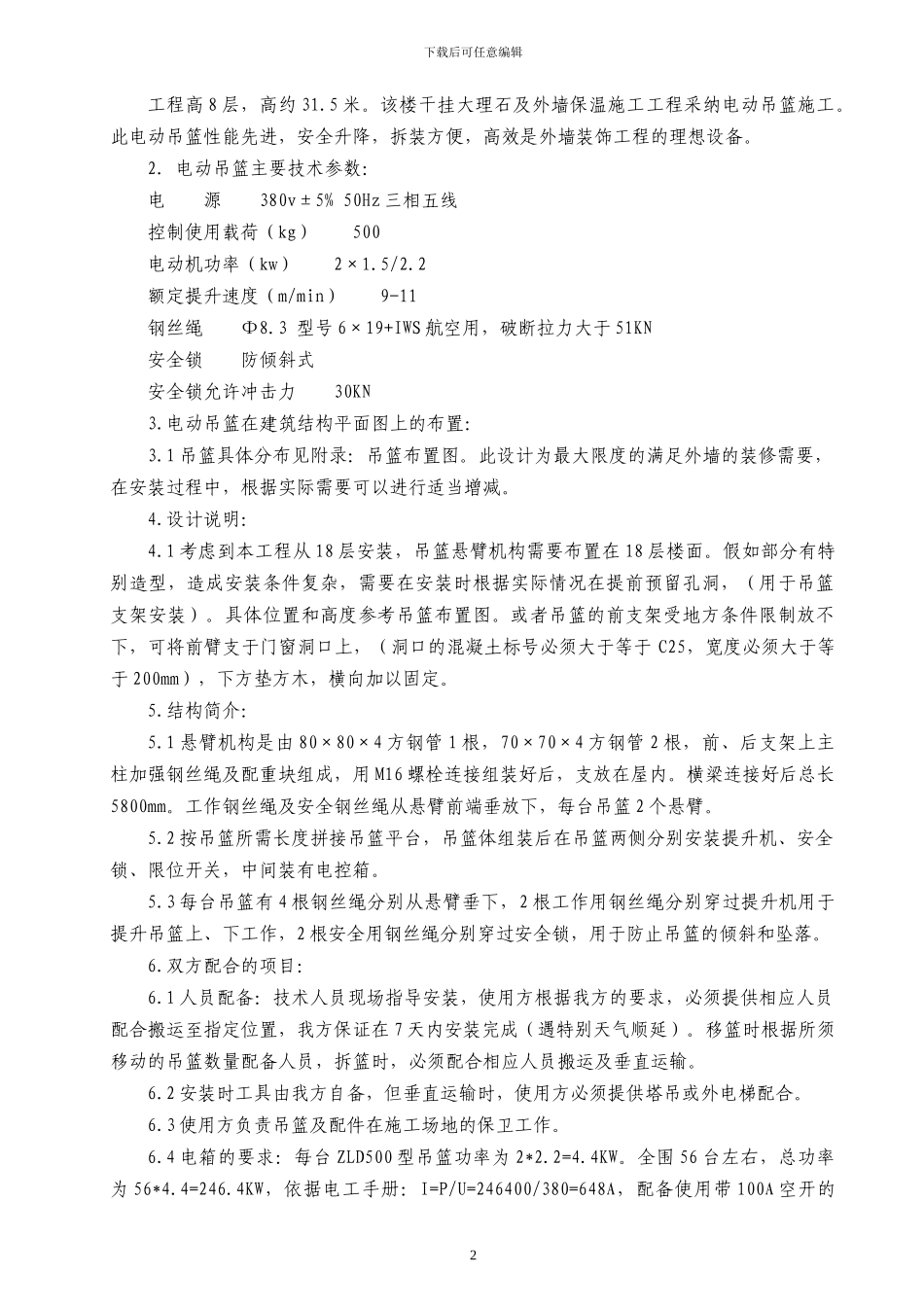

下载后可任意编辑 金乡新汽车站干挂及外墙保温电动吊篮安全施工组织方案 济宁恒顺建筑安装工程有限公司2024 年 3 月 5 日电动吊篮施工方案1：工程概况：工程名称： 金乡新汽车站干挂大理石及外墙保温 电动吊篮施工方案结构类型：框架结构1下载后可任意编辑工程高 8 层，高约 31.5 米。该楼干挂大理石及外墙保温施工工程采纳电动吊篮施工。此电动吊篮性能先进，安全升降，拆装方便，高效是外墙装饰工程的理想设备。2．电动吊篮主要技术参数：电 源 380v±5% 50Hz 三相五线控制使用载荷（kg） 500电动机功率（kw） 2×1.5/2.2额定提升速度（m/min） 9-11钢丝绳 Ф8.3 型号 6×19+IWS 航空用，破断拉力大于 51KN安全锁 防倾斜式安全锁允许冲击力 30KN3.电动吊篮在建筑结构平面图上的布置：3.1 吊篮具体分布见附录：吊篮布置图。此设计为最大限度的满足外墙的装修需要，在安装过程中，根据实际需要可以进行适当增减。4.设计说明：4.1 考虑到本工程从 18 层安装，吊篮悬臂机构需要布置在 18 层楼面。假如部分有特别造型，造成安装条件复杂，需要在安装时根据实际情况在提前预留孔洞，（用于吊篮支架安装）。具体位置和高度参考吊篮布置图。或者吊篮的前支架受地方条件限制放不下，可将前臂支于门窗洞口上，（洞口的混凝土标号必须大于等于 C25，宽度必须大于等于 200mm），下方垫方木，横向加以固定。5.结构简介：5.1 悬臂机构是由 80×80×4 方钢管 1 根，70×70×4 方钢管 2 根，前、后支架上主柱加强钢丝绳及配重块组成，用 M16 螺栓连接组装好后，支放在屋内。横梁连接好后总长5800mm。工作钢丝绳及安全钢丝绳从悬臂前端垂放下，每台吊篮 2 个悬臂。5.2 按吊篮所需长度拼接吊篮平台，吊篮体组装后在吊篮两侧分别安装提升机、安全锁、限位开关，中间装有电控箱。5.3 每台吊篮有 4 根钢丝绳分别从悬臂垂下，2 根工作用钢丝绳分别穿过提升机用于提升吊篮上、下工作，2 根安全用钢丝绳分别穿过安全锁，用于防止吊篮的倾斜和坠落。6.双方配合的项目：6.1 人员配备：技术人员现场指导安装，使用方根据我方的要求，必须提供相应人员配合搬运至指定位置，我方保证在 7 天内安装完成（遇特别天气顺延）。移篮时根据所须移动的吊篮数量配备人员，拆篮时，必须配合相应人员搬运及垂直运输。6.2 安装时工具由我方自备，但垂直运输时，使用方必须提供塔吊或外电梯配合。6.3 使用方负责吊篮及配件在施...
