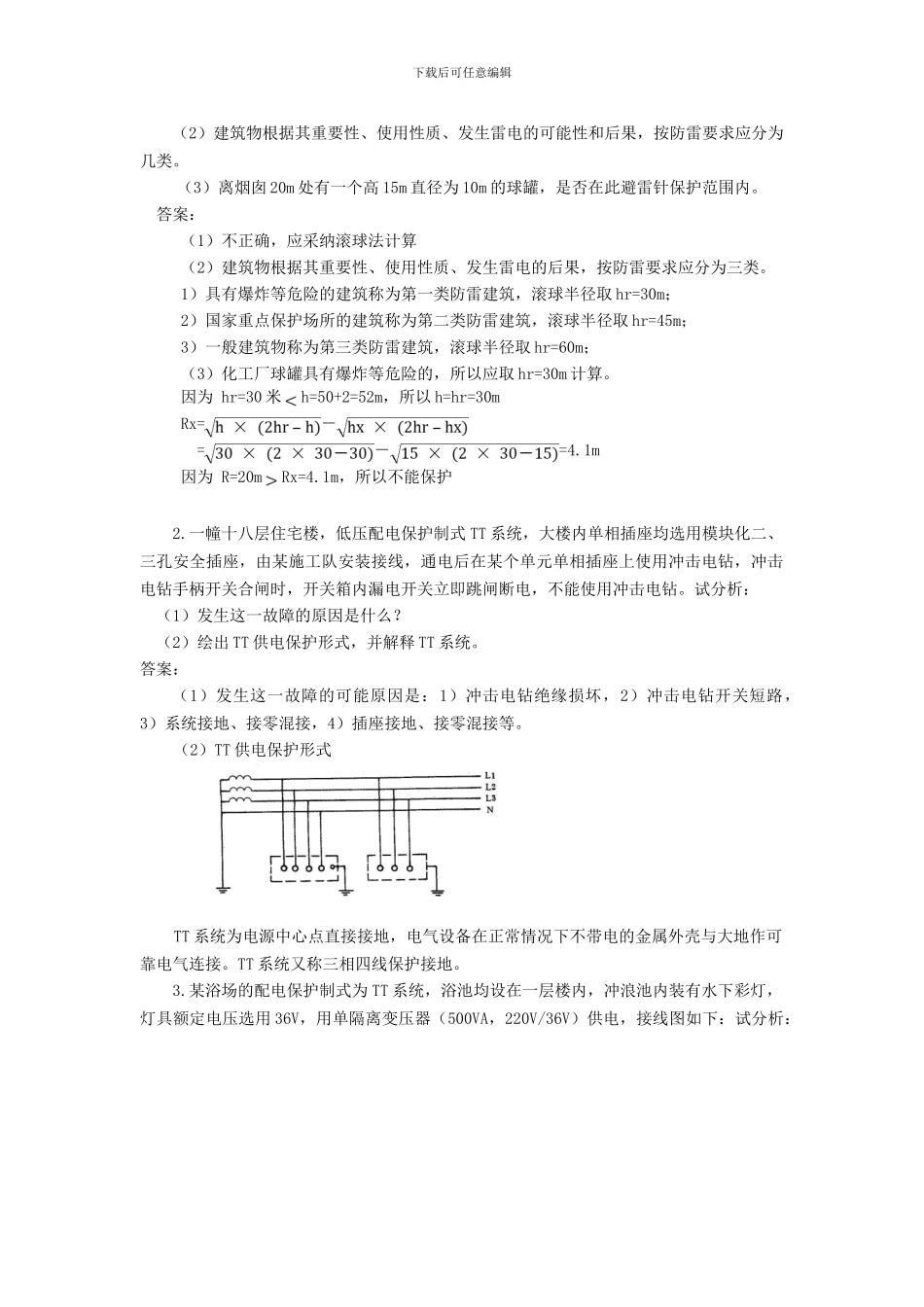

下载后可任意编辑 四、案例题（10 分）1. 某化工厂内一个烟囱的高度为 50m，烟囱上装有 2m 长的避雷针，在施工时，施工队的一个电气施工员按 GBJ57—83《建筑防雷设计法律规范》第单支避雷针在地面上的保护范围宜按 60 度确定；第 5.1.1 条单支避雷针在地面上的保护半径 γ0=1.5h（h 为避雷针离地高度），计算出避雷针在地面上的保护半径为 78m。试分析：（1）电气施工员的计算是否正确，精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑（2）建筑物根据其重要性、使用性质、发生雷电的可能性和后果，按防雷要求应分为几类。（3）离烟囱 20m 处有一个高 15m 直径为 10m 的球罐，是否在此避雷针保护范围内。 答案： （1）不正确，应采纳滚球法计算（2）建筑物根据其重要性、使用性质、发生雷电的后果，按防雷要求应分为三类。1）具有爆炸等危险的建筑称为第一类防雷建筑，滚球半径取 hr=30m；2）国家重点保护场所的建筑称为第二类防雷建筑，滚球半径取 hr=45m；3）一般建筑物称为第三类防雷建筑，滚球半径取 hr=60m；（3）化工厂球罐具有爆炸等危险的，所以应取 hr=30m 计算。 因为 hr=30 米h=50+2=52m，所以 h=hr=30m Rx=－ =－=4.1m 因为 R=20mRx=4.1m，所以不能保护 2.一幢十八层住宅楼，低压配电保护制式 TT 系统，大楼内单相插座均选用模块化二、三孔安全插座，由某施工队安装接线，通电后在某个单元单相插座上使用冲击电钻，冲击电钻手柄开关合闸时，开关箱内漏电开关立即跳闸断电，不能使用冲击电钻。试分析： （1）发生这一故障的原因是什么？（2）绘出 TT 供电保护形式，并解释 TT 系统。答案：（1）发生这一故障的可能原因是：1）冲击电钻绝缘损坏，2）冲击电钻开关短路，3）系统接地、接零混接，4）插座接地、接零混接等。（2）TT 供电保护形式TT 系统为电源中心点直接接地，电气设备在正常情况下不带电的金属外壳与大地作可靠电气连接。TT 系统又称三相四线保护接地。3.某浴场的配电保护制式为 TT 系统，浴池均设在一层楼内，冲浪池内装有水下彩灯，灯具额定电压选用 36V，用单隔离变压器（500VA，220V/36V）供电，接线图如下：试分析： 下载后可任意编辑 （1）水池内灯具的额定电压选择是否正确，应选多少伏？（2）浴场内安全电压等级的选用应如何划分？（3）如图接线是否妥当，绘出正确接线。答案：（1）不正确，水池内灯具的额定...
