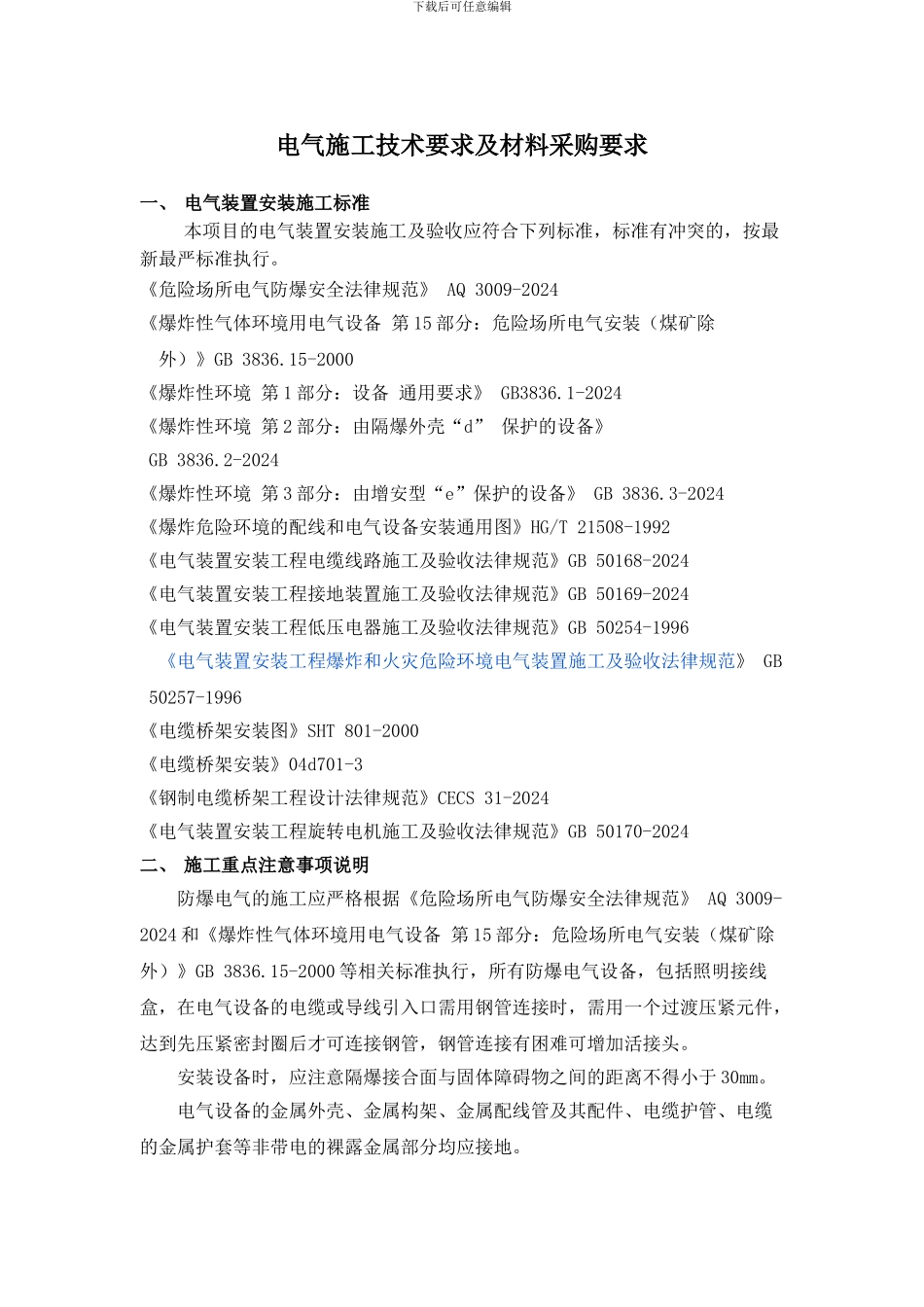

下载后可任意编辑电气施工技术要求及材料采购要求一、 电气装置安装施工标准本项目的电气装置安装施工及验收应符合下列标准，标准有冲突的，按最新最严标准执行。《危险场所电气防爆安全法律规范》 AQ 3009-2024《爆炸性气体环境用电气设备 第 15 部分：危险场所电气安装（煤矿除外）》GB 3836.15-2000《爆炸性环境 第 1 部分：设备 通用要求》 GB3836.1-2024《爆炸性环境 第 2 部分：由隔爆外壳“d” 保护的设备》GB 3836.2-2024《爆炸性环境 第 3 部分：由增安型“e”保护的设备》 GB 3836.3-2024《爆炸危险环境的配线和电气设备安装通用图》HG/T 21508-1992《电气装置安装工程电缆线路施工及验收法律规范》GB 50168-2024《电气装置安装工程接地装置施工及验收法律规范》GB 50169-2024《电气装置安装工程低压电器施工及验收法律规范》GB 50254-1996 《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收法律规范》 GB 50257-1996 《电缆桥架安装图》SHT 801-2000《电缆桥架安装》04d701-3《钢制电缆桥架工程设计法律规范》CECS 31-2024《电气装置安装工程旋转电机施工及验收法律规范》GB 50170-2024二、 施工重点注意事项说明防爆电气的施工应严格根据《危险场所电气防爆安全法律规范》 AQ 3009-2024 和《爆炸性气体环境用电气设备 第 15 部分：危险场所电气安装（煤矿除外）》GB 3836.15-2000 等相关标准执行，所有防爆电气设备，包括照明接线盒，在电气设备的电缆或导线引入口需用钢管连接时，需用一个过渡压紧元件，达到先压紧密封圈后才可连接钢管，钢管连接有困难可增加活接头。安装设备时，应注意隔爆接合面与固体障碍物之间的距离不得小于 30mm。电气设备的金属外壳、金属构架、金属配线管及其配件、电缆护管、电缆的金属护套等非带电的裸露金属部分均应接地。下载后可任意编辑爆炸危险场所除 2 区内照明灯具以外所有的电气设备，应采纳专用接地线；宜采纳多股软绞线，其铜芯截面积不得小于 4㎜2。接地电阻值不大于 4Ω。电缆穿过不同区域应实行下列隔离措施：a) 两区域交接电缆沟内应实行分段充砂、填阻火堵料或加防火隔墙等措施;b) 电缆通过与相邻区域共有的隔墙、楼板、地坪及易受机械损伤处，均应加以保护；留下的孔洞应严密堵塞;c) 电缆在区域界面（隔墙、楼板、地坪）有保护管的，须在保护管两端用阻火堵料严密堵塞、填塞深度不得小于管子内径，且不得小于 40㎜。在危险场...
