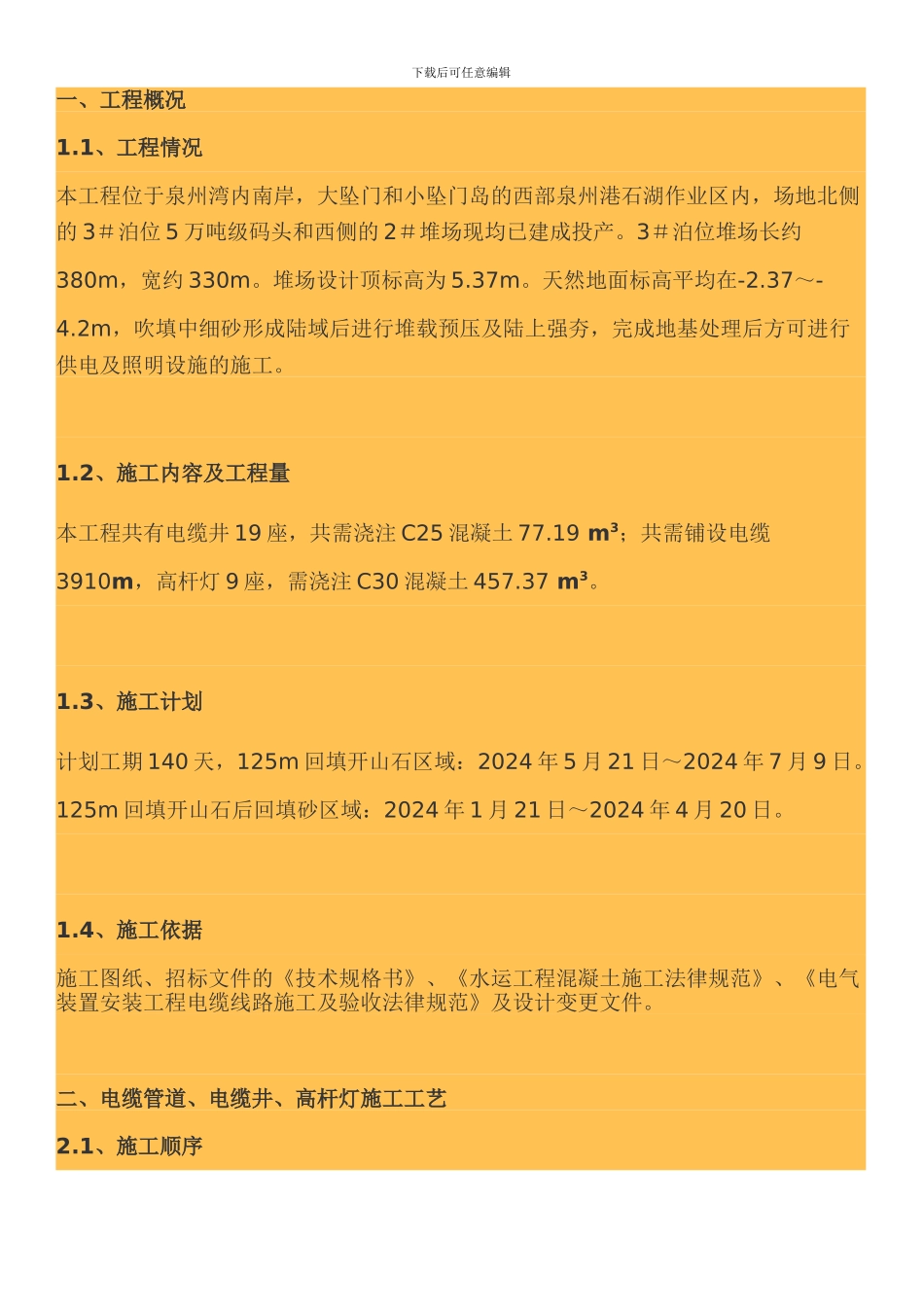

电缆井、高杆灯、灯座基础施工方案_第1页
1/18
电缆井、高杆灯、灯座基础施工方案_第2页
2/18
电缆井、高杆灯、灯座基础施工方案_第3页
3/18
下载后可任意编辑一、工程概况1.1、工程情况本工程位于泉州湾内南岸,大坠门和小坠门岛的西部泉州港石湖作业区内,场地北侧的 3#泊位 5 万吨级码头和西侧的 2#堆场现均已建成投产。3#泊位堆场长约380m,宽约 330m。堆场设计顶标高为 5.37m。天然地面标高平均在-2.37~-4.2m,吹填中细砂形成陆域后进行堆载预压及陆上强夯,完成地基处理后方可进行供电及照明设施的施工。 1.2、施工内容及工程量本工程共有电缆井 19 座,共需浇注 C25 混凝土 77.19 m3;共需铺设电缆3910m,高杆灯 9 座,需浇注 C30 混凝土 457.37 m3。 1.3、施工计划计划工期 140 天,125m 回填开山石区域:2024 年 5 月 21 日~2024 年 7 月 9 日。125m 回填开山石后回填砂区域:2024 年 1 月 21 日~2024 年 4 月 20 日。 1.4、施工依据施工图纸、招标文件的《技术规格书》、《水运工程混凝土施工法律规范》、《电气装置安装工程电缆线路施工及验收法律规范》及设计变更文件。 二、电缆管道、电缆井、高杆灯施工工艺2.1、施工顺序下载后可任意编辑电缆管道、电缆井:施工放线→沟槽开挖→夯实整平基础→碎石基层施工→浇注 C25砼基础→安装侧模板→现浇 C20 包管砼→电缆井→回填压实土方高杆灯:施工放线→挖掘机基槽开挖→人工基槽底土方修整→机械夯实→浇注素砼垫层 C15→钢筋绑扎→两侧模板安装→预埋件安装→浇注高杆灯基础砼 C30→砼养护→土方回填。 2.2、电缆管道、电缆井、高杆灯施工方法2.2.1、电缆沟基槽、电缆井沟槽、高杆灯基础沟槽土方开挖⑴ 施工时测量放线,严格控制标高,保证电缆沟的纵坡要求。施工放线时,对出水口的水体及管道底标高进行复测。⑵ 测量放线后,组织基槽土方开挖。基槽土方开挖以机械为主,辅以人工修整。水位较高处在基槽内设置集水坑,加强抽水,保持干地施工。开挖机械选用小型挖掘机,在挖掘机开挖基槽土方时,沟底预留 0.2~0.3 米厚的土层暂不挖去,在下一道工序施工前用人工清理至设计标高,以保证不扰动原状土。⑶ 若地基土受扰动,或需换填地基土,一般可利用砂或石渣等按 20cm 为一层、分层洒水夯实。⑷ 基槽土方开挖时将土弃于基槽两侧,弃土尽量远离沟槽口边缘(2m 外,人工开挖的则不小于 0.8m 外),并控制一定高度(不超 1.5m)。开挖时有意识地分开可利用料及不可利用料,对不可利用料,利用装载机装自卸车运至场外。 2.2.2、电缆沟、电缆井、高杆灯基...
