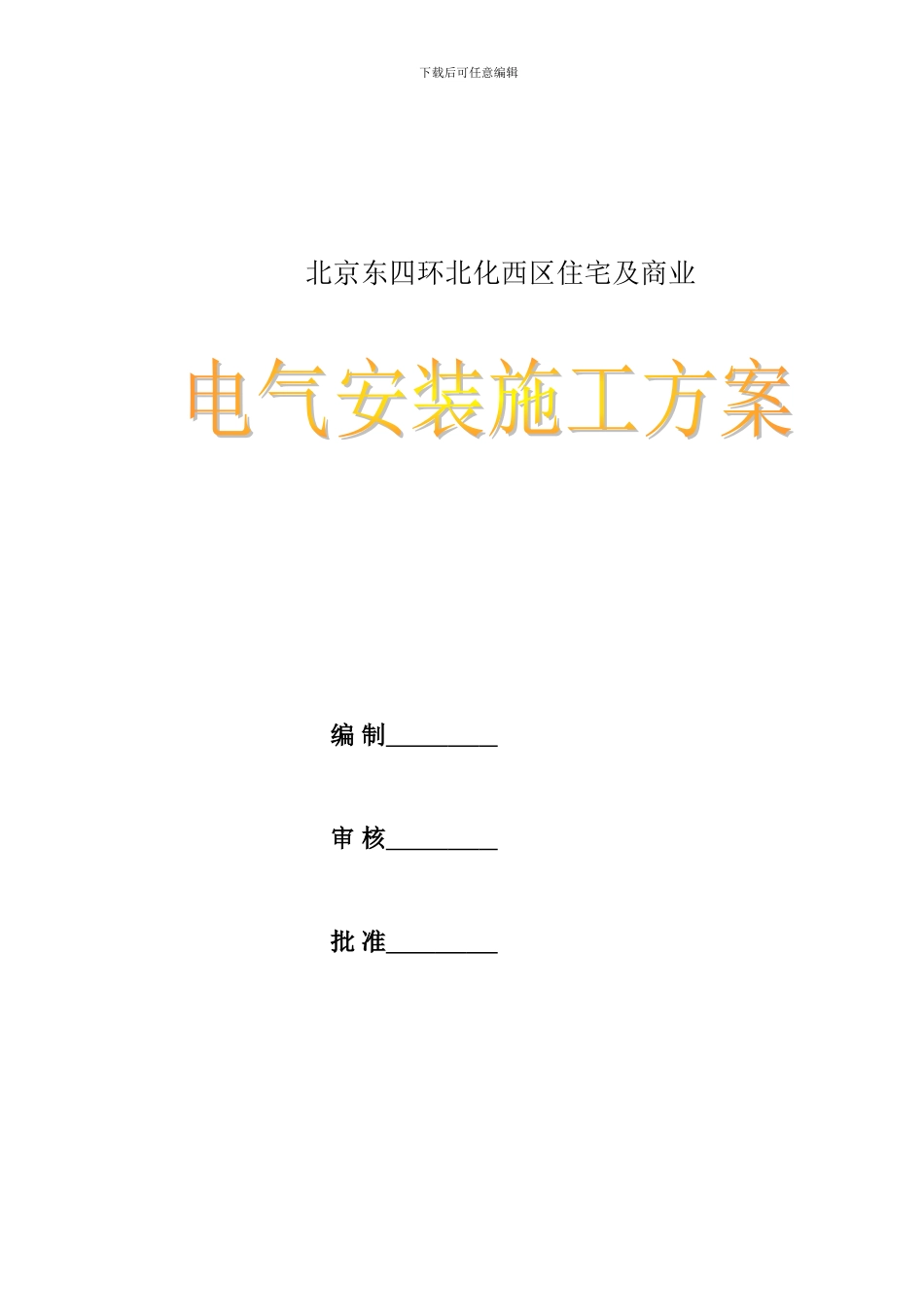

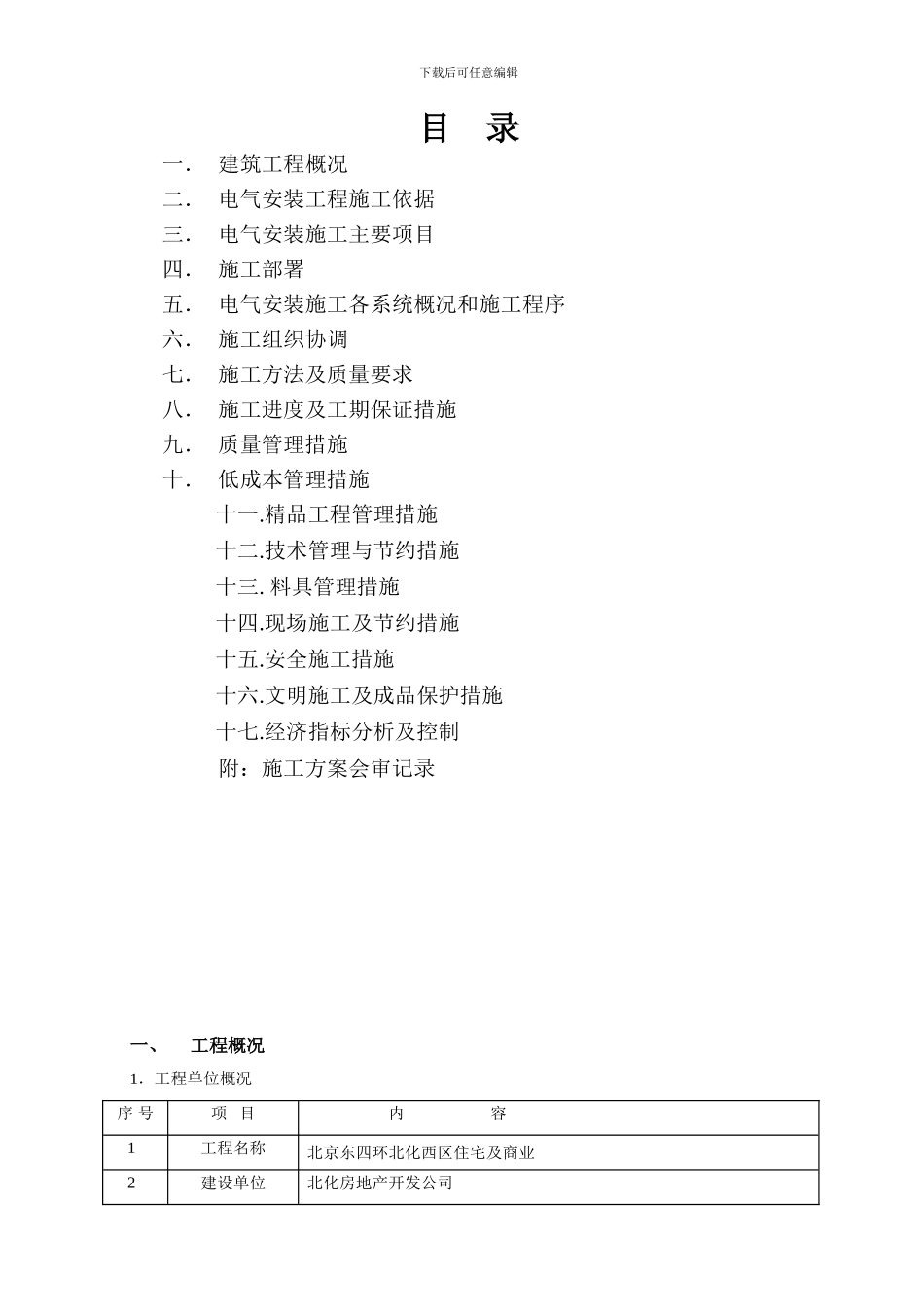

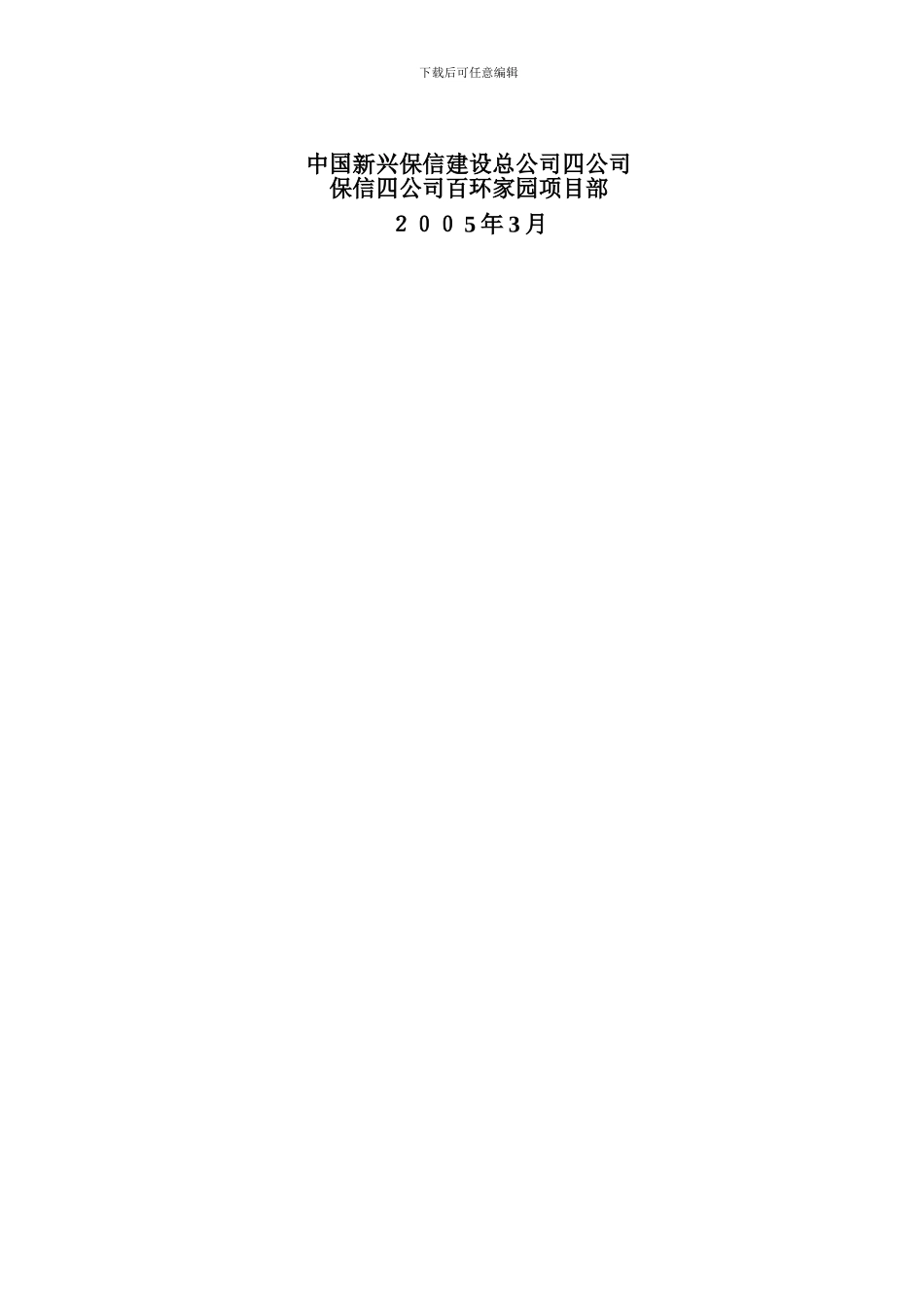

下载后可任意编辑北京东四环北化西区住宅及商业编 制 审 核 批 准 下载后可任意编辑中国新兴保信建设总公司四公司保信四公司百环家园项目部２００ 5 年 3 月下载后可任意编辑目 录一． 建筑工程概况二． 电气安装工程施工依据三． 电气安装施工主要项目四． 施工部署五． 电气安装施工各系统概况和施工程序六． 施工组织协调七． 施工方法及质量要求八． 施工进度及工期保证措施九． 质量管理措施十． 低成本管理措施十一.精品工程管理措施十二.技术管理与节约措施十三. 料具管理措施十四.现场施工及节约措施十五.安全施工措施十六.文明施工及成品保护措施十七.经济指标分析及控制附：施工方案会审记录一、工程概况1．工程单位概况序 号项 目内 容1工程名称北京东四环北化西区住宅及商业2建设单位北化房地产开发公司下载后可任意编辑3设计单位北京九源三星设计院4监理公司北京百诚监理公司5施工单位中国新兴保信建设总公司四公司6建筑面积80000m27地理位置东四环氧气厂内8建筑功能住宅及商业9质量目标合格2．工程概况本工程为住宅楼，地处北人机械厂院内，地下部分共分两层，分别为自行车库、低压配电室、机房等，地下一层为光端机房、电话交接间，商场等，一层为商场，二层以上为住宅。总建筑面积 40000m2，为现浇剪力墙结构，地下一层层高 3.9m，地下二层层高 4m 首层3.7m，二层及二层以上层高为 2.7m。地下二层为人防层设有一个配电室为地下二层配电，地下一层在 14-16/R-U 轴处设有一个配电室为住宅、电梯、风机、污水泵和每层的卷链门提供电源。在 Q-R/1-2 轴处设有一个配电室为一层楼内的商场提供电源，在 30-31/A-B 轴处设有一个配电室为地下一层的裙房和地下一层楼内的南半部分提供电源，在一层的 1-2/B-C 轴处设有一个配电室为一层的楼内商场提供电源。供电分三个等级，事故照明，电梯、消防用电为一级负荷。污水泵为二级负荷。一般照明为三级负荷。二、电气安装工程施工主要依据1、 施工图图纸名称设计单位图纸工程号出图日期百环家园 2 区 1，1A 号楼北京九源三星建筑师事务所03-08-2-32024.112. 主要图集、标准、法律规范、规程类别名 称编 号图集华北标办《建筑电气通用图集》92DQ《电气安装工程施工图册》增订本《建筑安装工程图集》一二册《等电位联结安装图集》02D501-2下载后可任意编辑标准《建筑电气工程施工质量检验评定标准》GBJ50303-2024规程法律规范《北京市建筑安装工程资...
