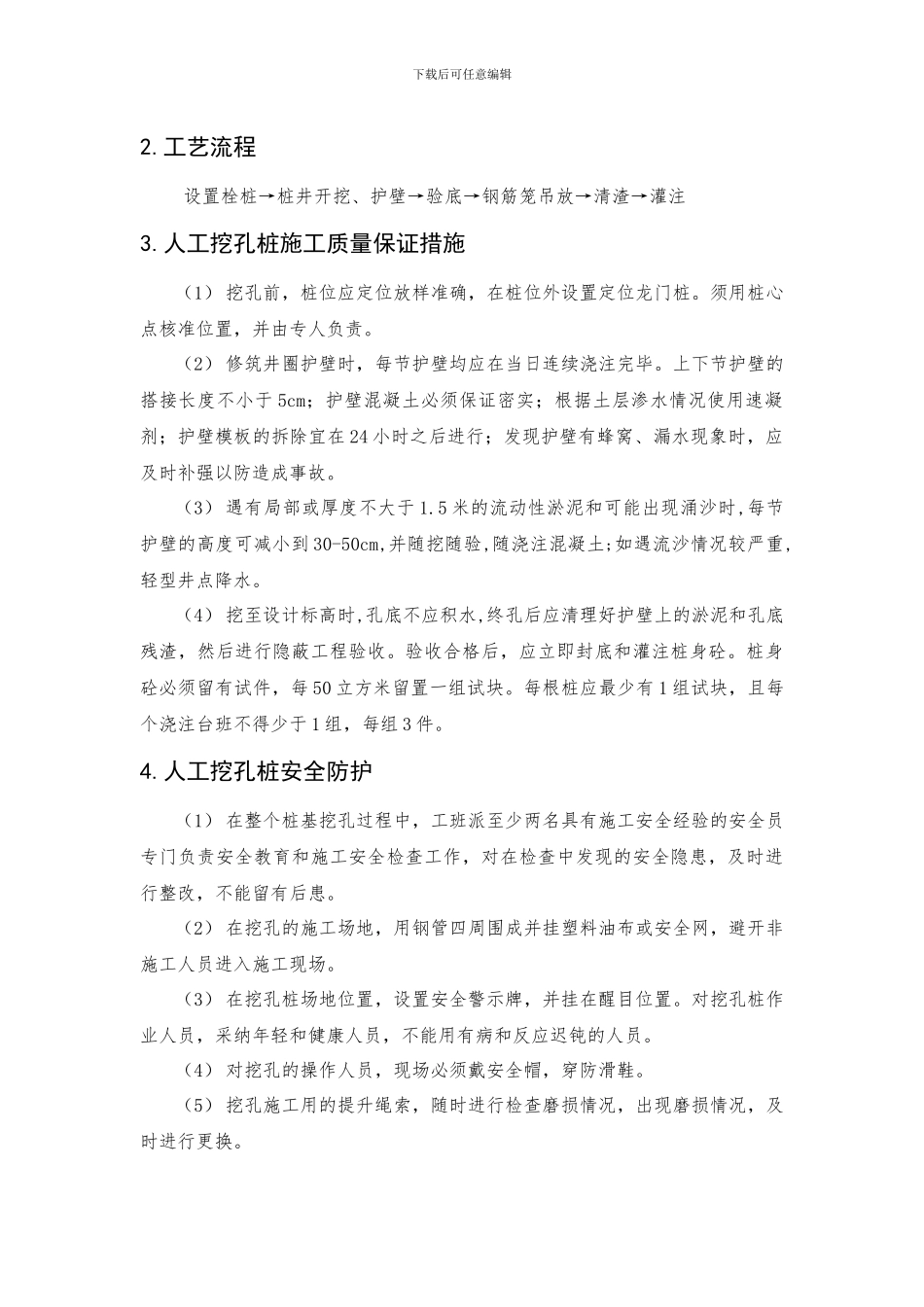

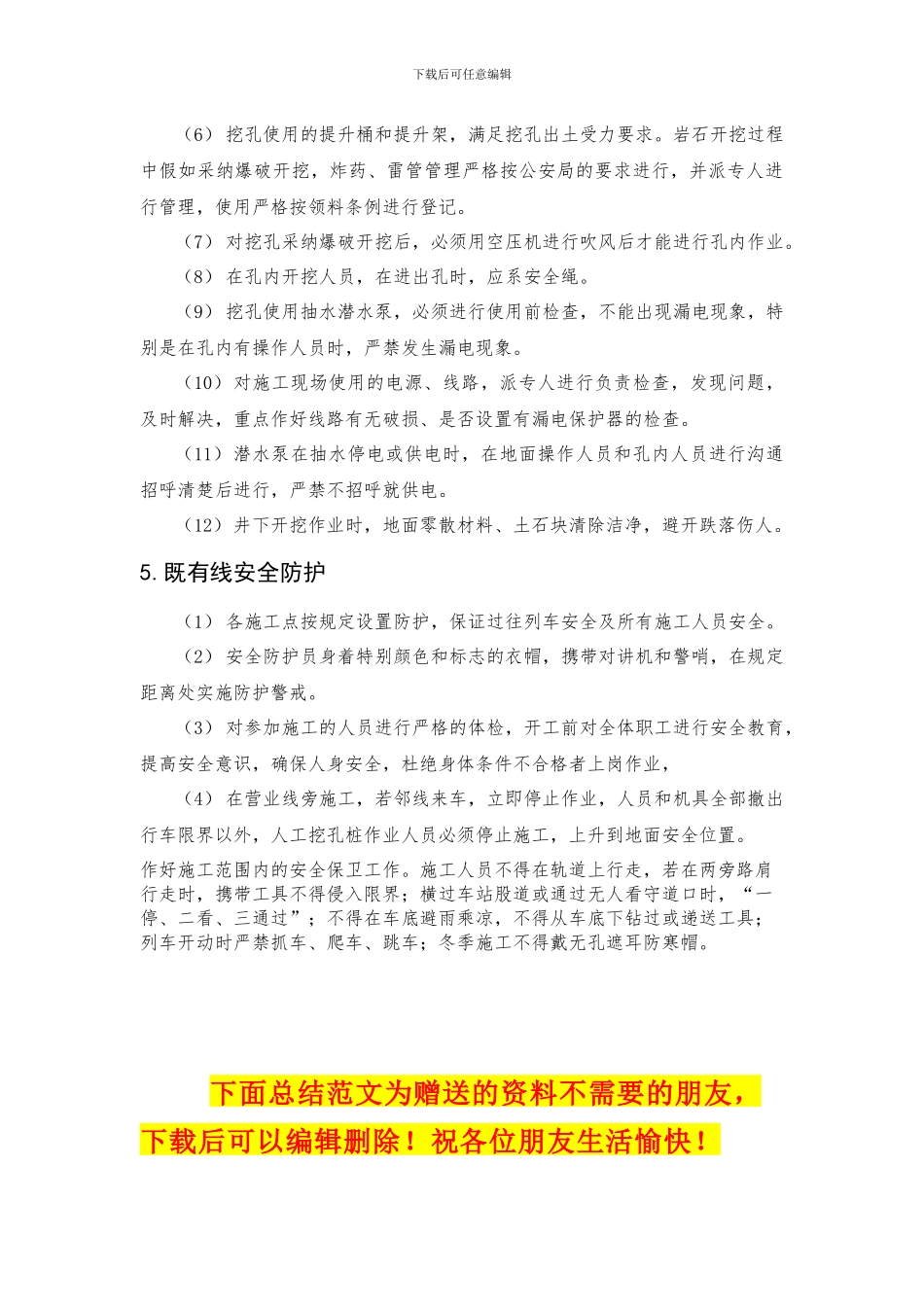

下载后可任意编辑百鹤田中桥人工挖孔桩施工方案1.施工方法经过测量放线确定桩孔中心位置，并经复核确认无误后即可开始桩孔的施工。挖进 1 米浇筑首节护壁锁口，并将护壁顶面找平压光，并及时将控制中心心线抄在锁口顶面，并将标高抄测于护壁内侧用红三角标识。桩井开挖采纳手摇绞车出土。在土质较好的条件下，一节桩孔的高度通常为 100cm 左右，一节桩孔的土方挖完后，进行混凝土护壁。杂填土层如遇塌孔，采纳钢护筒、套筒后进行挖桩施工作业。挖孔由人工从上而下逐层用镐、锹进行，遇坚硬土层或大块垃圾时用锤、钎破裂或人工用凿子凿,然后提运出孔，巨型石块由石匠破裂成小块后提运出孔；桩孔入差采纳空压机和风镐进行施工，如桩底岩石坚硬至风镐无法施工时,应实行凿岩机进行密度钻孔，用净爆剂或鸣爆处理孤石达到设计要求。另外:（1） 如有大石块垂直运输,装好后，人从爬梯出井后方可提运。（2） 挖出的土应在孔口 2 米外就地摊放。每孔用砖砌井口 30cm 高出自然地面作堆土的维护结构，面层砂浆抹光，并标上十字中心线及标高，每进尺一米时复核中心点是否有偏差。（3） 降水措施:在施工过程中如遇地下水，但无承压水。本工程降水措施为:第一种为挖集水坑用潜水泵直接在挖桩孔内带泵作业，排除积水。为用泵安全，每个泵都安装漏电保护器，如有异常就自动跳闸。第二种为采纳轻型井点降水，使地表水位同时下降，以达到降水目的。（4） 施工时排水要远离施工场地，防止水倒流入孔，已挖基孔四周应设阻水坝，防止雨水灌入基孔。（5） 在护壁施工过程中，如发现护壁有下坠迹象时，应实行横向支撑措施。（6） 如遇流沙时，应与甲方讨论后采纳钢护筒护壁。当挖孔至设计持力层标高时，应及时通知建设、监理、地质部门、设计单位对孔底岩(土)进行鉴定。（7） 既有线路信号联络员须加强联络，当有既有列车通过此段施工部位时，孔内作业人员必须撤离到地面，待列车过后方可继续下井作业。下载后可任意编辑2.工艺流程设置栓桩→桩井开挖、护壁→验底→钢筋笼吊放→清渣→灌注3.人工挖孔桩施工质量保证措施（1） 挖孔前，桩位应定位放样准确，在桩位外设置定位龙门桩。须用桩心点核准位置，并由专人负责。（2） 修筑井圈护壁时，每节护壁均应在当日连续浇注完毕。上下节护壁的搭接长度不小于 5cm；护壁混凝土必须保证密实；根据土层渗水情况使用速凝剂；护壁模板的拆除宜在 24 小时之后进行；发现护壁有蜂窝、漏水现象时，应及时补强以防造...
