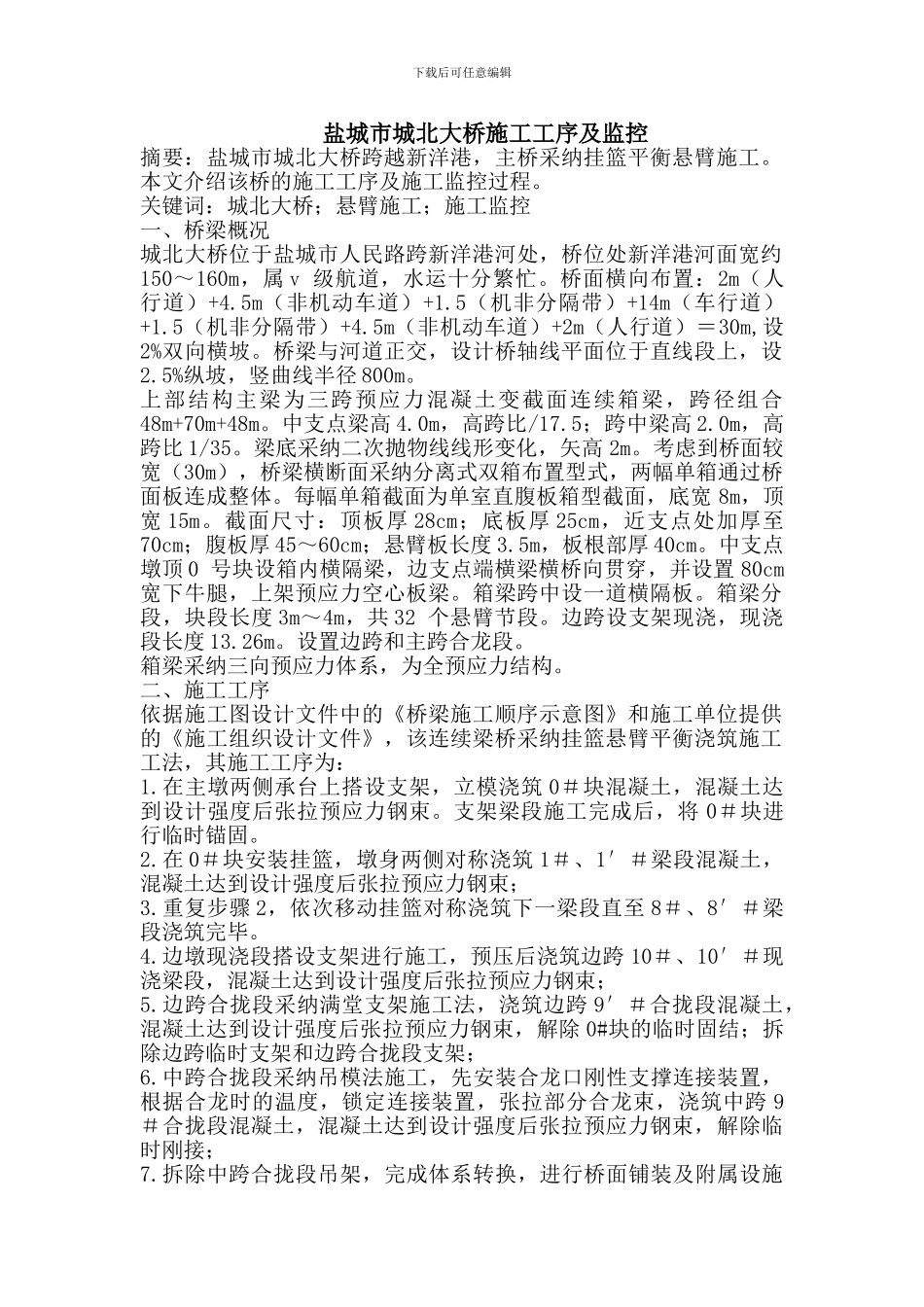

下载后可任意编辑盐城市城北大桥施工工序及监控摘要：盐城市城北大桥跨越新洋港，主桥采纳挂篮平衡悬臂施工。本文介绍该桥的施工工序及施工监控过程。关键词：城北大桥；悬臂施工；施工监控一、桥梁概况城北大桥位于盐城市人民路跨新洋港河处，桥位处新洋港河面宽约150～160m，属 v 级航道，水运十分繁忙。桥面横向布置：2m（人行道）+4.5m（非机动车道）+1.5（机非分隔带）+14m（车行道）+1.5（机非分隔带）+4.5m（非机动车道）+2m（人行道）＝30m,设2%双向横坡。桥梁与河道正交，设计桥轴线平面位于直线段上，设2.5%纵坡，竖曲线半径 800m。上部结构主梁为三跨预应力混凝土变截面连续箱梁，跨径组合48m+70m+48m。中支点梁高 4.0m，高跨比/17.5；跨中梁高 2.0m，高跨比 1/35。梁底采纳二次抛物线线形变化，矢高 2m。考虑到桥面较宽（30m），桥梁横断面采纳分离式双箱布置型式，两幅单箱通过桥面板连成整体。每幅单箱截面为单室直腹板箱型截面，底宽 8m，顶宽 15m。截面尺寸：顶板厚 28cm；底板厚 25cm，近支点处加厚至70cm；腹板厚 45～60cm；悬臂板长度 3.5m，板根部厚 40cm。中支点墩顶 0 号块设箱内横隔梁，边支点端横梁横桥向贯穿，并设置 80cm 宽下牛腿，上架预应力空心板梁。箱梁跨中设一道横隔板。箱梁分段，块段长度 3m～4m，共 32 个悬臂节段。边跨设支架现浇，现浇段长度 13.26m。设置边跨和主跨合龙段。箱梁采纳三向预应力体系，为全预应力结构。二、施工工序依据施工图设计文件中的《桥梁施工顺序示意图》和施工单位提供的《施工组织设计文件》，该连续梁桥采纳挂篮悬臂平衡浇筑施工工法，其施工工序为：1.在主墩两侧承台上搭设支架，立模浇筑 0＃块混凝土，混凝土达到设计强度后张拉预应力钢束。支架梁段施工完成后，将 0＃块进行临时锚固。2.在 0＃块安装挂篮，墩身两侧对称浇筑 1＃、1′＃梁段混凝土，混凝土达到设计强度后张拉预应力钢束；3.重复步骤 2，依次移动挂篮对称浇筑下一梁段直至 8＃、8′＃梁段浇筑完毕。4.边墩现浇段搭设支架进行施工，预压后浇筑边跨 10＃、10′＃现浇梁段，混凝土达到设计强度后张拉预应力钢束；5.边跨合拢段采纳满堂支架施工法，浇筑边跨 9′＃合拢段混凝土，混凝土达到设计强度后张拉预应力钢束，解除 0#块的临时固结；拆除边跨临时支架和边跨合拢段支架；6.中跨合拢段采纳吊模法施工，先安装合龙口刚性支撑连接装置，根据合龙时的温度，锁定连接装置，张拉部分合...
