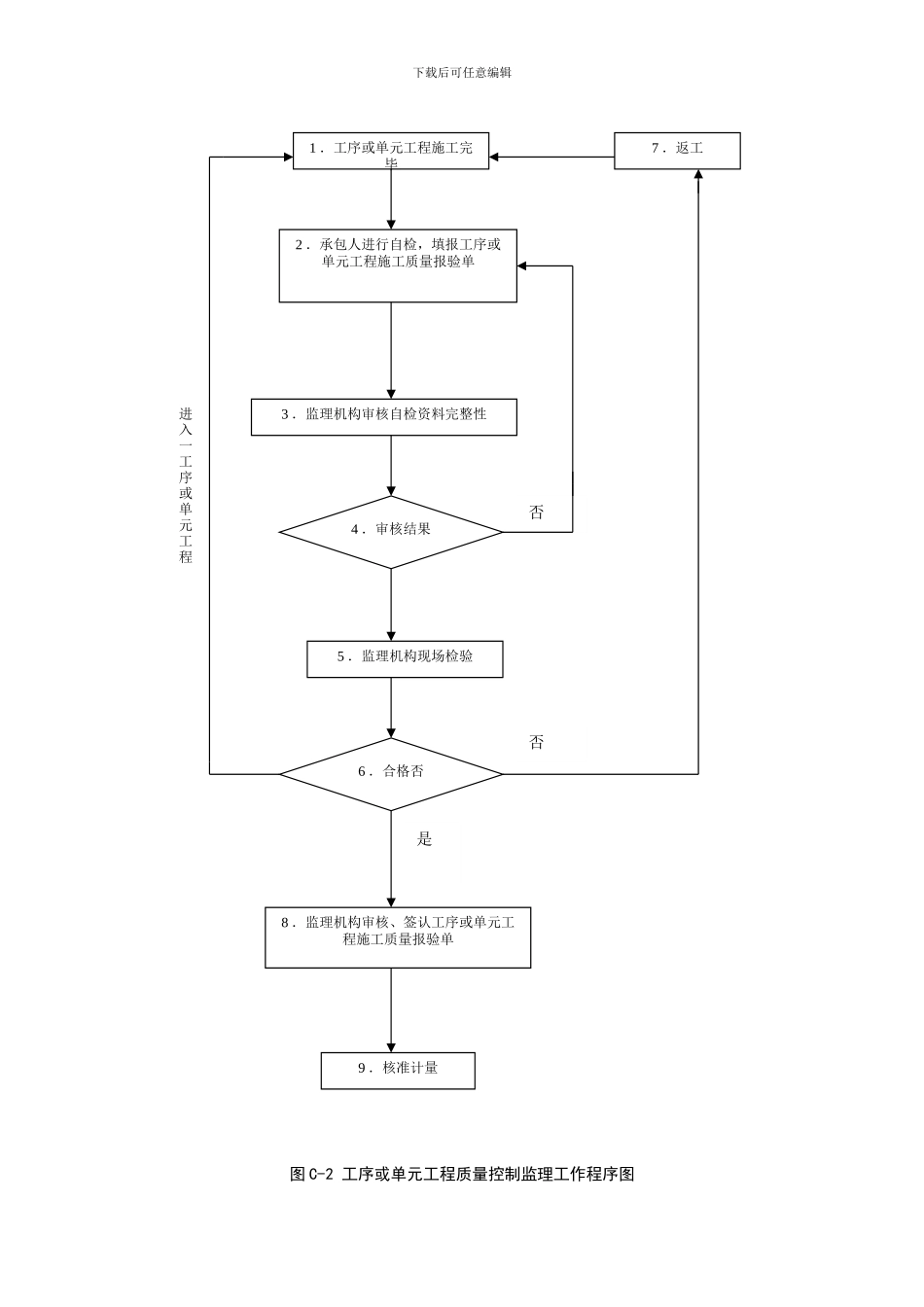

下载后可任意编辑 附录 C 施工监理主要工作程序框图 1 ．发布人发布监理招标公告或投标邀请书2 ．监理单位编制投标文件（包括监理大纲）参加投标3 ．发包人选定监理单位4 ．发包人与监理单位签订监理合同5 ．监理机构编写监理规划及监理实施细则6 ．监理机构实施监理7 ．监理合同结束精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑 图 C-1 监理单位工作程序图下载后可任意编辑图 C-2 工序或单元工程质量控制监理工作程序图否1 ．工序或单元工程施工完毕2 ．承包人进行自检，填报工序或单元工程施工质量报验单3 ．监理机构审核自检资料完整性4 ．审核结果5 ．监理机构现场检验6 ．合格否8 ．监理机构审核、签认工序或单元工程施工质量报验单9 ．核准计量进入一工序或单元工程7 ．返工否是下载后可任意编辑图 C-3 质量评定监理工作程序图1．单元工程完工2．承包人填写单元工程质量等级评定表，组织评定单元工程质量等级3．监理机构审核单元工程质量等级评定表，复核单元工程质量等级4．分部工程完工5．承包人填写分部工程质量等级评定表，进行分部工程质量等级评定6．监理机构审核分部工程质量等级评定表，复核分部工程质量等级7．质量监督部门审查核备质量等级（一般分部工程）8．质量监督部门审查核定质量等级（大型枢纽主体建筑的分部工程）9．单位工程完工10．承包人填写单位工程质量评定表，进行单位工程质量等级评定12．质量监督部门核定单位工程质量等级11．监理机构复核单位工程质量评定表，复核单位工程质量等级13．工程项目完工14．质量监督部门核定工程项目质量等级15．质量监督部门提出工程项目质量评定报告，向竣工验收委员会提出工程项目质量等级的建议进入下一单元工程进入下一分部工 程进入下一单位工程程下载后可任意编辑1．承包人提交施工总进度计划2 ．监理机构审批4．承包人编报年、季、月施工进度计划3 ． 调 整 和 修改施工总进度计划5 ．监理机构审批6 ． 调 整 和 修改施工进度计划7．承包人实施施工进度计划，按月编报施工进度报告8．监理机构监督、检查施工进度9．发生实际进度与计划进度不符（拖后）14．继续施工11．承包人调整进度计划10 ．是否影响总工期、后续工作安排12 ．监理机构审批是否满足要求13．修订进度计划不同意同意不同意同意是是否否图 C-4 进度控制监理工作程序图下载后可任意编辑1 ．单元工程验收合格2...
