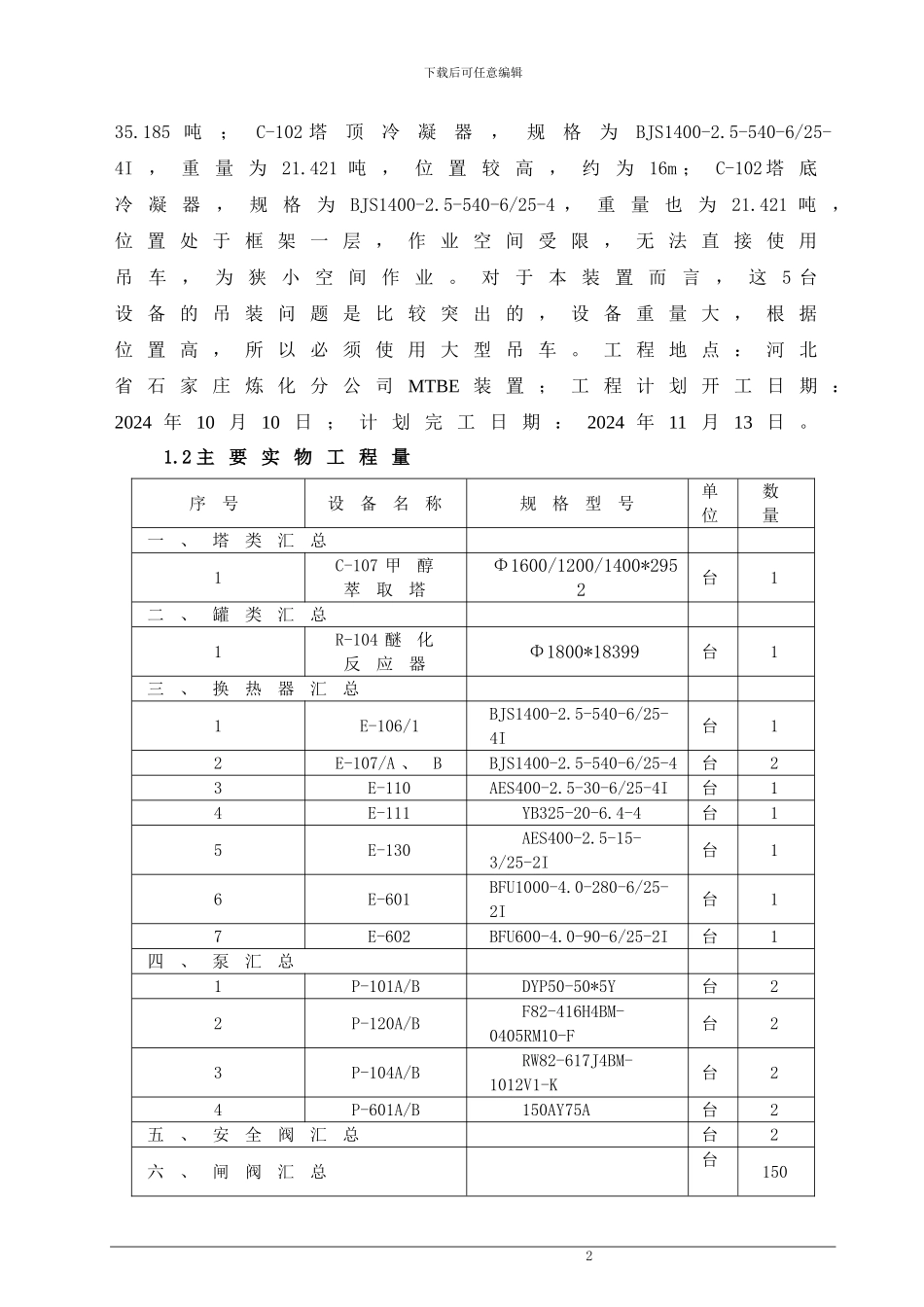

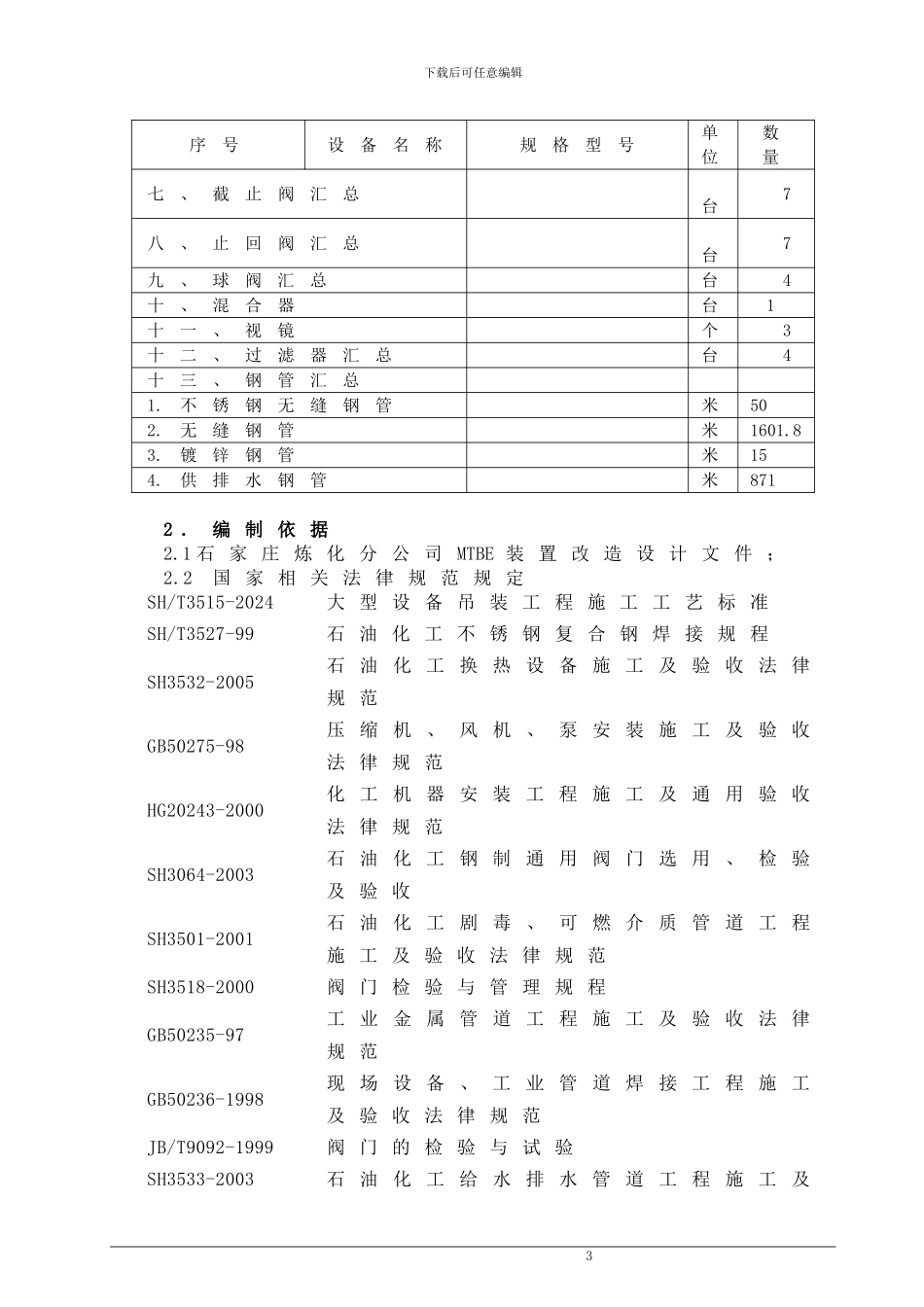

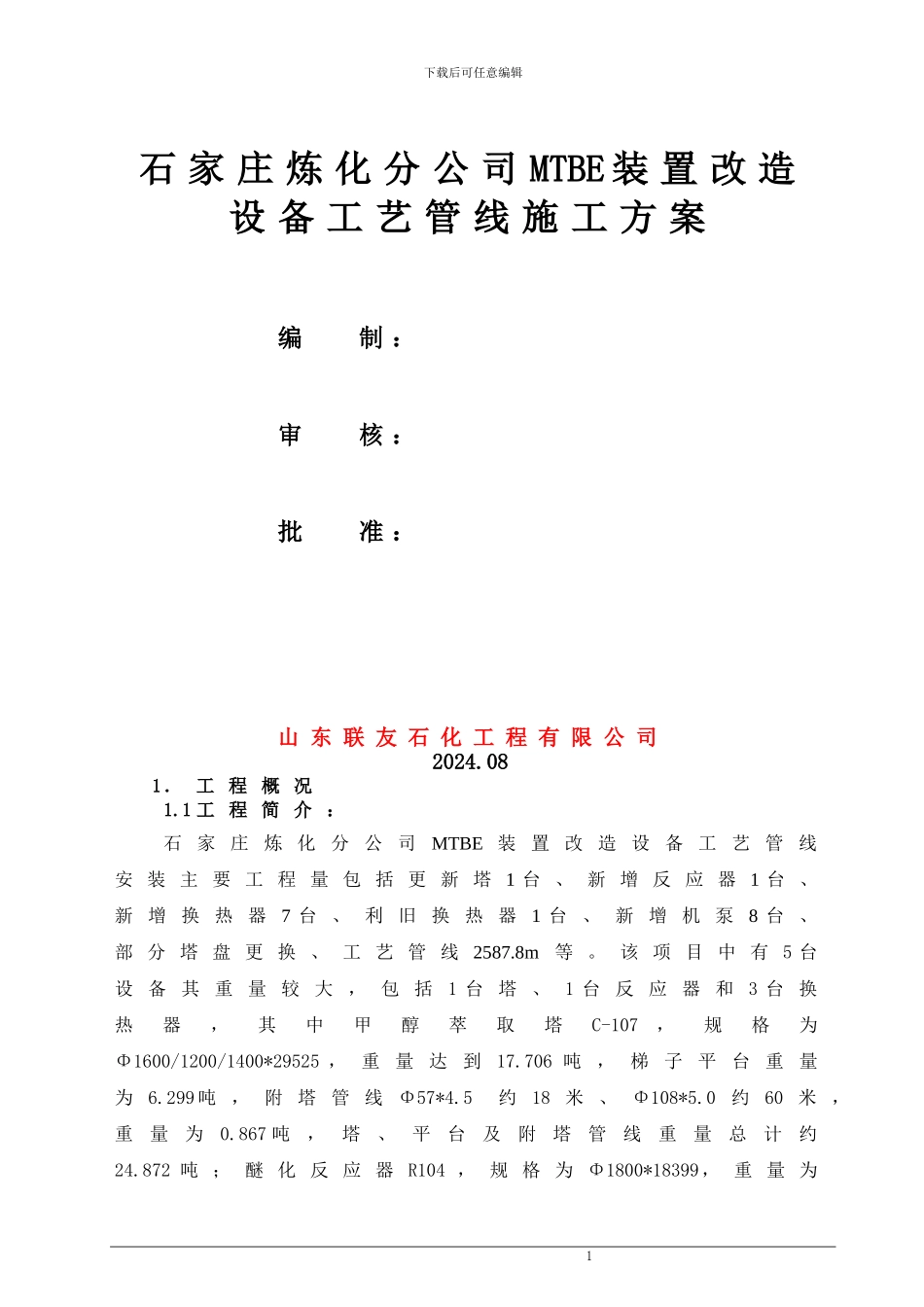

下载后可任意编辑 石 家 庄 炼 化 分 公 司 MTBE 装 置 改 造设 备 工 艺 管 线 施 工 方 案编 制 ：审 核 ：批 准 ：山 东 联 友 石 化 工 程 有 限 公 司2024.08 1． 工 程 概 况1.1 工 程 简 介 ：石 家 庄 炼 化 分 公 司MTBE 装 置 改 造 设 备 工 艺 管 线安 装 主 要 工 程 量 包 括 更 新 塔 1 台 、 新 增 反 应 器 1 台 、新 增 换 热 器 7 台 、 利 旧 换 热 器1 台 、 新 增 机 泵8 台 、部 分 塔 盘 更 换 、 工 艺 管 线 2587.8m等 。 该 项 目 中 有 5 台设 备 其 重 量 较 大 ， 包 括1 台 塔 、 1 台 反 应 器 和 3 台 换热器，其中甲醇萃取塔C-107，规格为Φ1600/1200/1400*29525 ，重量达到17.706 吨，梯子平台重量为 6.299 吨 ， 附 塔 管 线Φ57*4.5 约 18 米 、 Φ108*5.0 约 60 米 ，重量为0.867 吨，塔、平台及附塔管线重量总计约24.872 吨 ； 醚 化 反 应 器 R104 ， 规 格 为 Φ1800*18399， 重 量 为 1下载后可任意编辑35.185 吨；C-102 塔顶冷凝器，规格为BJS1400-2.5-540-6/25-4I ， 重 量 为 21.421 吨 ， 位 置 较 高 ， 约 为16m ； C-102 塔 底冷凝器，规格为BJS1400-2.5-540-6/25-4 ，重量也为21.421 吨，位 置 处 于 框 架 一 层 ， 作 业 空 间 受 限 ， 无 法 直 接 使 用吊 车 ， 为 狭 小 空 间 作 业 。 对 于 本 装 置 而 言 ， 这5 台设 备 的 吊 装 问 题 是 比 较 突 出 的 ， 设 备 重 量 大 ， 根 据位 置 高 ， 所 以 必 须 使 用 大 型 吊 车 。 工 程 地 点 ： 河 北省 石 家 庄 炼 化 分 公 司 MTBE 装 置 ； 工 程 计 划 开 工 日 期 ：2024 年 10 月 10 日 ； 计 划 完 工 日 期 ： 2024 年 11 月 13 日 。1.2 主 要 实 物 工 程 量序号设备名称规格型号单位数量一、塔类汇总 1C-107 甲醇萃取塔Φ1600/1200/1400*2952台1二、罐类汇总 1R-104 醚化反应器Φ1800*18399台1三、换热器汇总 1E-106/1BJS1400-2.5-540-6/25-4I台12E-107/A 、BBJS1400-2.5-540-6/25-4台23E-110AES400-2.5-30-6/25-4I台14E-111 YB325-20-6.4-4台15E-...
