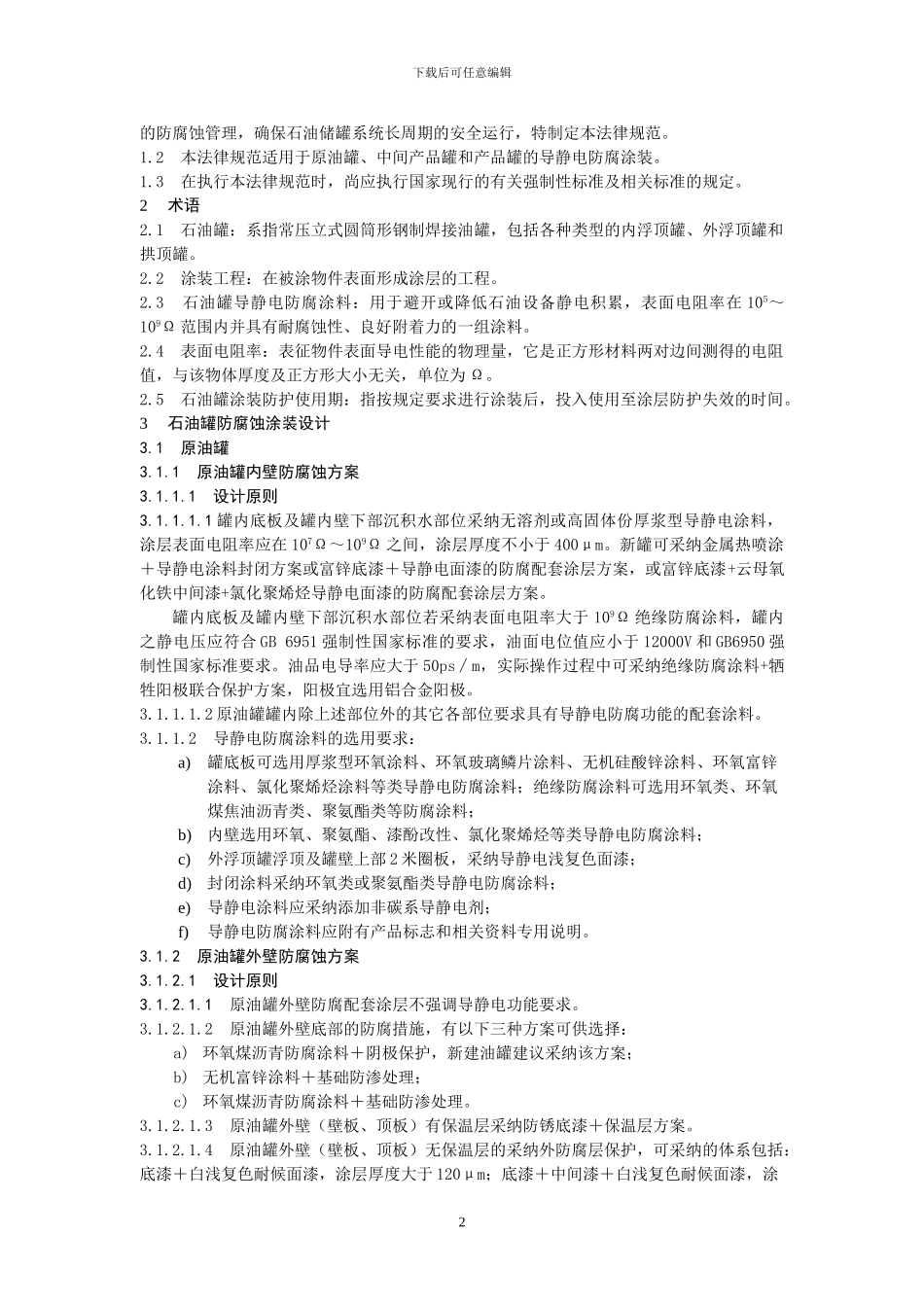

下载后可任意编辑 石油罐导静电防腐涂料及施工与验收法律规范（ 草案） 1总则1.1 为了更好地贯彻、实施 GB13348《液体石油产品静电安全规程》、GB15599《石油与石油设施雷电安全法律规范》、GB16906《石油罐导静电涂料电阻率测定法》和 GB6950《轻质油品安全止电导电率》等项强制性国家标准的要求及有关行业标准。加强石油储罐1精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑的防腐蚀管理，确保石油储罐系统长周期的安全运行，特制定本法律规范。1.2 本法律规范适用于原油罐、中间产品罐和产品罐的导静电防腐涂装。1.3 在执行本法律规范时，尚应执行国家现行的有关强制性标准及相关标准的规定。2术语2.1 石油罐：系指常压立式圆筒形钢制焊接油罐，包括各种类型的内浮顶罐、外浮顶罐和拱顶罐。2.2 涂装工程：在被涂物件表面形成涂层的工程。2.3 石油罐导静电防腐涂料：用于避开或降低石油设备静电积累，表面电阻率在 105～109Ω 范围内并具有耐腐蚀性、良好附着力的一组涂料。2.4 表面电阻率：表征物件表面导电性能的物理量，它是正方形材料两对边间测得的电阻值，与该物体厚度及正方形大小无关，单位为 Ω。2.5 石油罐涂装防护使用期：指按规定要求进行涂装后，投入使用至涂层防护失效的时间。3石油罐防腐蚀涂装设计3.1 原油罐3.1.1 原油罐内壁防腐蚀方案3.1.1.1 设计原则3.1.1.1.1 罐内底板及罐内壁下部沉积水部位采纳无溶剂或高固体份厚浆型导静电涂料，涂层表面电阻率应在 107Ω～109Ω 之间，涂层厚度不小于 400μm。新罐可采纳金属热喷涂＋导静电涂料封闭方案或富锌底漆＋导静电面漆的防腐配套涂层方案，或富锌底漆+云母氧化铁中间漆+氯化聚烯烃导静电面漆的防腐配套涂层方案。罐内底板及罐内壁下部沉积水部位若采纳表面电阻率大于 109Ω 绝缘防腐涂料，罐内之静电压应符合 GB 6951 强制性国家标准的要求，油面电位值应小于 12000V 和 GB6950 强制性国家标准要求。油品电导率应大于 50ps∕m，实际操作过程中可采纳绝缘防腐涂料+牺牲阳极联合保护方案，阳极宜选用铝合金阳极。3.1.1.1.2 原油罐罐内除上述部位外的其它各部位要求具有导静电防腐功能的配套涂料。3.1.1.2 导静电防腐涂料的选用要求：a)罐底板可选用厚浆型环氧涂料、环氧玻璃鳞片涂料、无机硅酸锌涂料、环氧富锌涂料、氯化聚烯烃涂料等类导静电防腐涂料；绝缘防腐涂料可选用环氧类、环氧煤焦...
