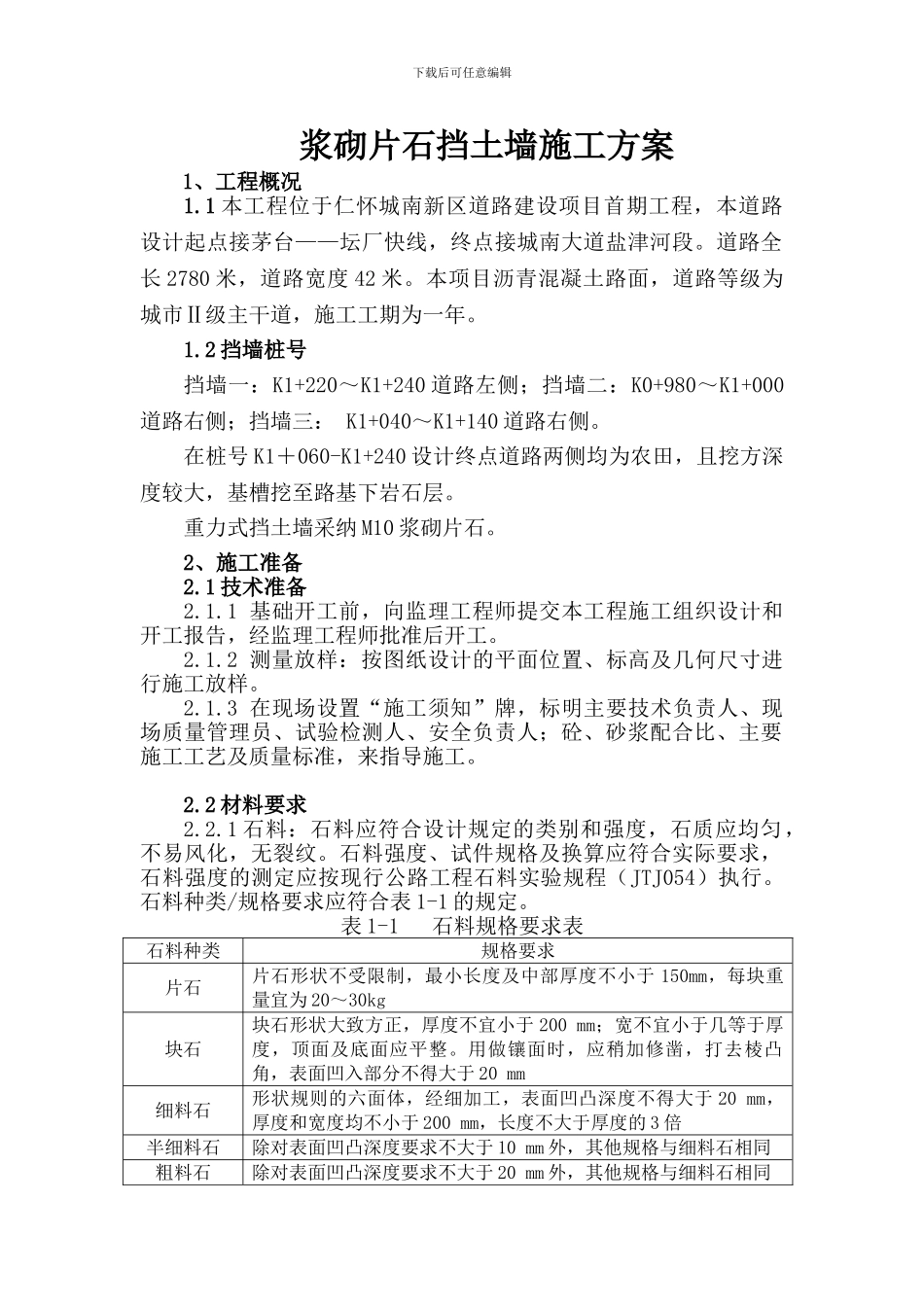

下载后可任意编辑 浆砌片石挡土墙施工方案1、工程概况1.1 本工程位于仁怀城南新区道路建设项目首期工程，本道路设计起点接茅台——坛厂快线，终点接城南大道盐津河段。道路全长 2780 米，道路宽度 42 米。本项目沥青混凝土路面，道路等级为城市Ⅱ级主干道，施工工期为一年。1.2 挡墙桩号挡墙一：K1+220～K1+240 道路左侧；挡墙二：K0+980～K1+000道路右侧；挡墙三： K1+040～K1+140 道路右侧。在桩号 K1＋060-K1+240 设计终点道路两侧均为农田，且挖方深度较大，基槽挖至路基下岩石层。重力式挡土墙采纳 M10 浆砌片石。2、施工准备2.1 技术准备2.1.1 基础开工前，向监理工程师提交本工程施工组织设计和开工报告，经监理工程师批准后开工。2.1.2 测量放样：按图纸设计的平面位置、标高及几何尺寸进行施工放样。2.1.3 在现场设置“施工须知”牌，标明主要技术负责人、现场质量管理员、试验检测人、安全负责人；砼、砂浆配合比、主要施工工艺及质量标准，来指导施工。2.2 材料要求2.2.1 石料：石料应符合设计规定的类别和强度，石质应均匀，不易风化，无裂纹。石料强度、试件规格及换算应符合实际要求，石料强度的测定应按现行公路工程石料实验规程（JTJ054）执行。石料种类/规格要求应符合表 1-1 的规定。表 1-1 石料规格要求表石料种类规格要求片石片石形状不受限制，最小长度及中部厚度不小于 150mm，每块重量宜为 20～30kg块石块石形状大致方正，厚度不宜小于 200 mm；宽不宜小于几等于厚度，顶面及底面应平整。用做镶面时，应稍加修凿，打去棱凸角，表面凹入部分不得大于 20 mm细料石形状规则的六面体，经细加工，表面凹凸深度不得大于 20 mm，厚度和宽度均不小于 200 mm，长度不大于厚度的 3 倍半细料石除对表面凹凸深度要求不大于 10 mm 外，其他规格与细料石相同 粗料石除对表面凹凸深度要求不大于 20 mm 外，其他规格与细料石相同下载后可任意编辑毛料石稍加修整，形状规则的六面体，厚度不小于 200mm，长度为厚度的 1.5～3 倍。板石形状规则的六面体，厚度和宽度均不小于 200，长度超过厚度的 3倍，按其表面修凿程度分为细板石、半细板石和毛板石2.2.2 水泥水泥进场应有产品合格证和出厂检验报告，进场后应对强度/安定性及其他必要的性能指标进行取样复试。2.2.3 砂2.2.3.1 砂采纳中粗砂，当缺少中粗砂时，也可用细砂。砂的质量标准应符合混凝土工程相应材料的质量标准。2.2.3.2 砂的...
