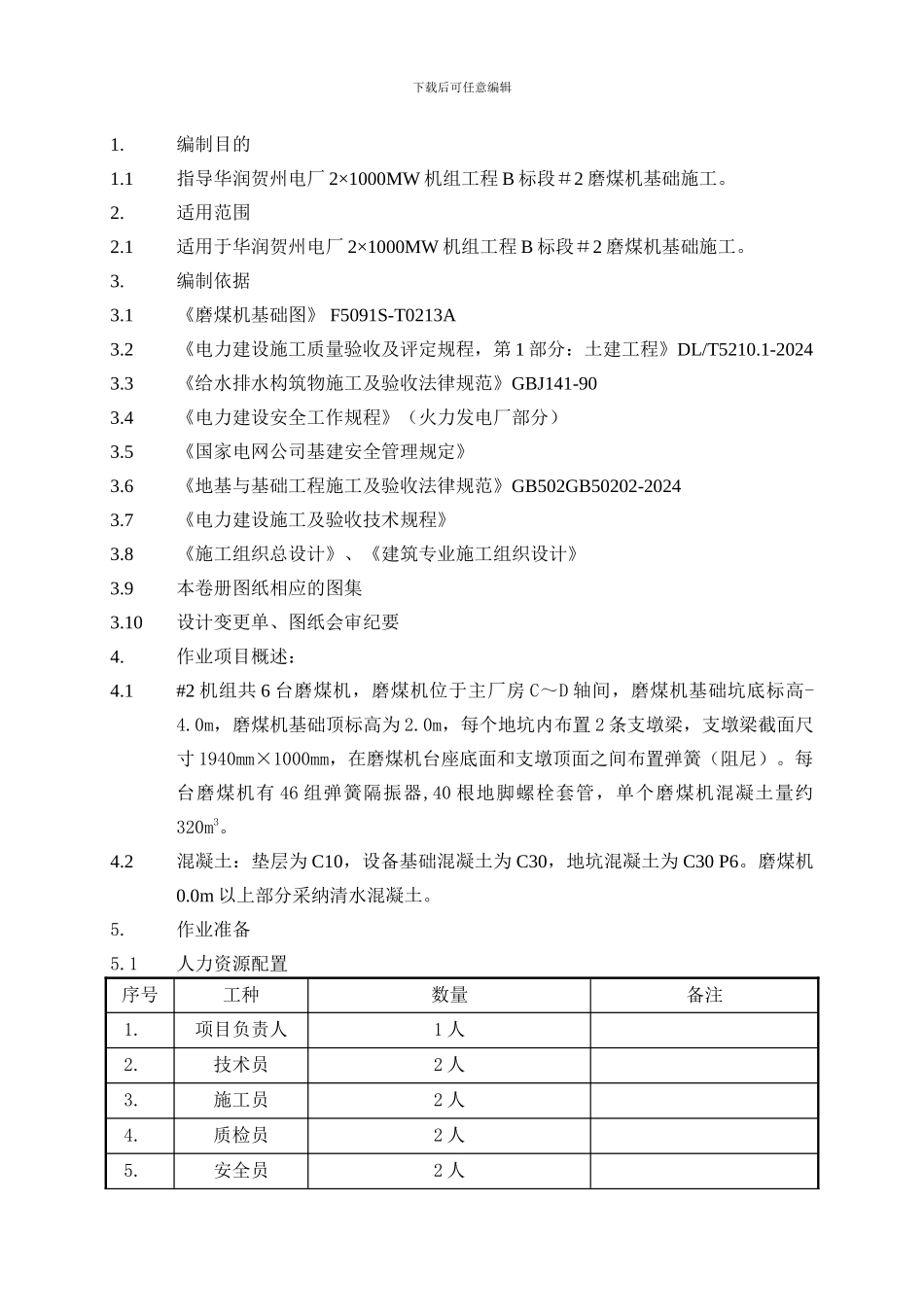

下载后可任意编辑1.编制目的1.1指导华润贺州电厂 2×1000MW 机组工程 B 标段＃2 磨煤机基础施工。2.适用范围2.1适用于华润贺州电厂 2×1000MW 机组工程 B 标段＃2 磨煤机基础施工。3.编制依据 3.1《磨煤机基础图》 F5091S-T0213A3.2《电力建设施工质量验收及评定规程，第 1 部分：土建工程》DL/T5210.1-20243.3《给水排水构筑物施工及验收法律规范》GBJ141-903.4《电力建设安全工作规程》（火力发电厂部分）3.5《国家电网公司基建安全管理规定》3.6《地基与基础工程施工及验收法律规范》GB502GB50202-20243.7《电力建设施工及验收技术规程》3.8《施工组织总设计》、《建筑专业施工组织设计》3.9本卷册图纸相应的图集3.10设计变更单、图纸会审纪要4.作业项目概述：4.1#2 机组共 6 台磨煤机，磨煤机位于主厂房 C～D 轴间，磨煤机基础坑底标高-4.0m，磨煤机基础顶标高为 2.0m，每个地坑内布置 2 条支墩梁，支墩梁截面尺寸 1940mm×1000mm，在磨煤机台座底面和支墩顶面之间布置弹簧（阻尼）。每台磨煤机有 46 组弹簧隔振器,40 根地脚螺栓套管，单个磨煤机混凝土量约320m3。4.2混凝土：垫层为 C10，设备基础混凝土为 C30，地坑混凝土为 C30 P6。磨煤机0.0m 以上部分采纳清水混凝土。5.作业准备5.1人力资源配置序号工种数量备注1.项目负责人1 人2.技术员2 人3.施工员2 人4.质检员2 人5.安全员2 人下载后可任意编辑6.木工40 人7.泥工10 人8.钢筋工25 人9.电工2 人10.电焊工8 人11.架子工6 人12.测量工2 人13.操作工4 人14.起重工4 人15.普工15 人5.2施工机械、测量设备及工器具：序号机具名称规格单位数量备注1.二级配电盘台12.三级配电盘台23.照明灯具盏104.棉毡㎡30005.塑料薄膜㎡12006.插入式振动器台57.水准仪DSZ2台18.全站仪GTS-102台19.塔尺根110.卷尺5 m把311.卷尺50 m把212.汽车泵37m台113.混凝土拌合楼60m3/h座214.混凝土搅拌运输车辆315.氧气、乙炔工具套216.对焊机台117.沟通电焊机台318.钢筋切割机台119.钢筋弯曲机台120.钢筋调直机台121.汽车吊QY25台122.打夯机台2下载后可任意编辑5.3工程用材料、设备到货序号材料名称单位数量到货时间备注1.钢筋t5402024.12.10甲供2.水泥t11202024.12.15甲供3.砂子t25352024.12.154.碎石t31302024.12.155.模板m212002024.12.106.钢管t1502024.12.107.木方m32002024.12.108.架板块3002024.12.105.4技术及其他准备5.4.1工程轴线控制网及标高控制点已交接，...
