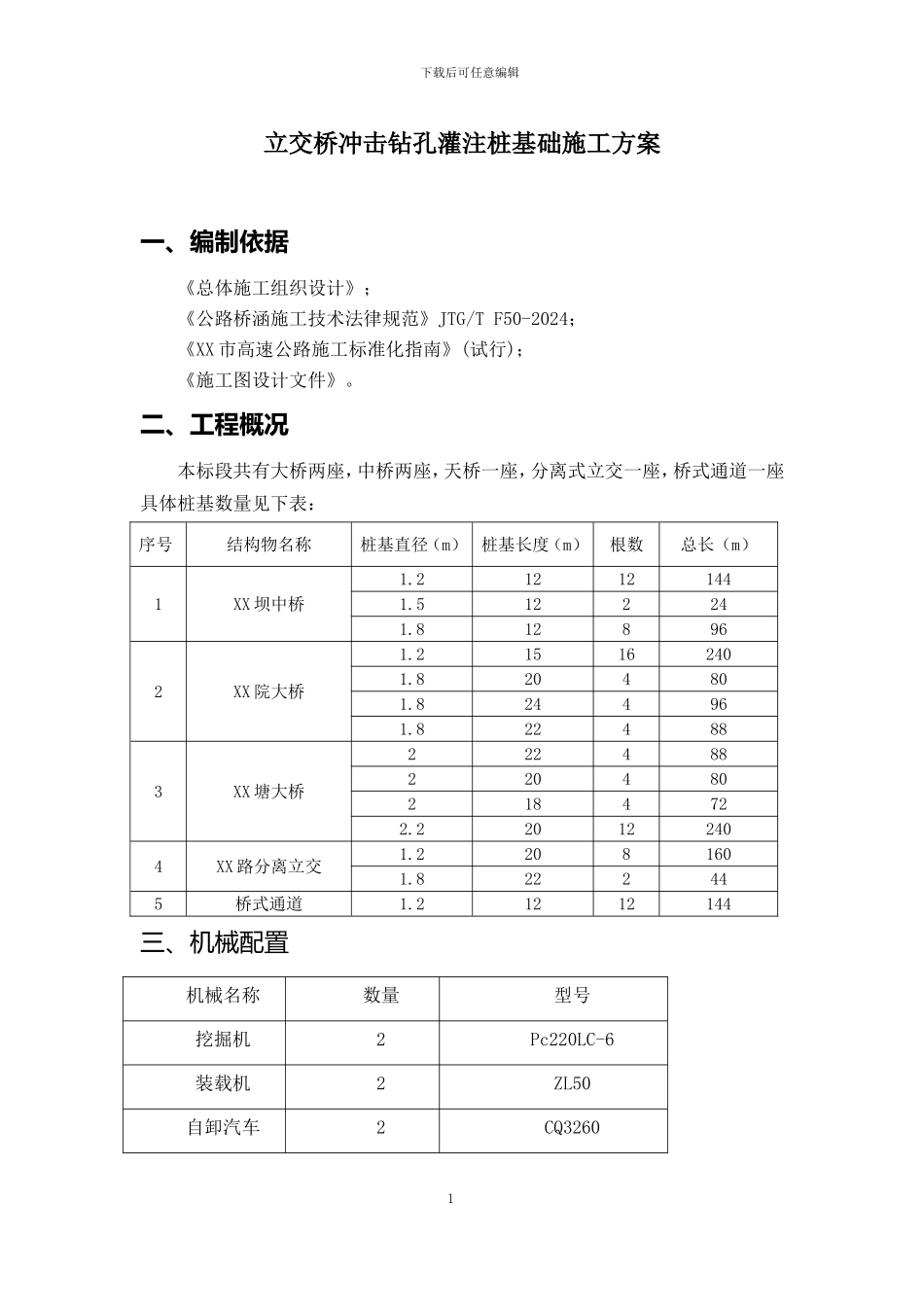

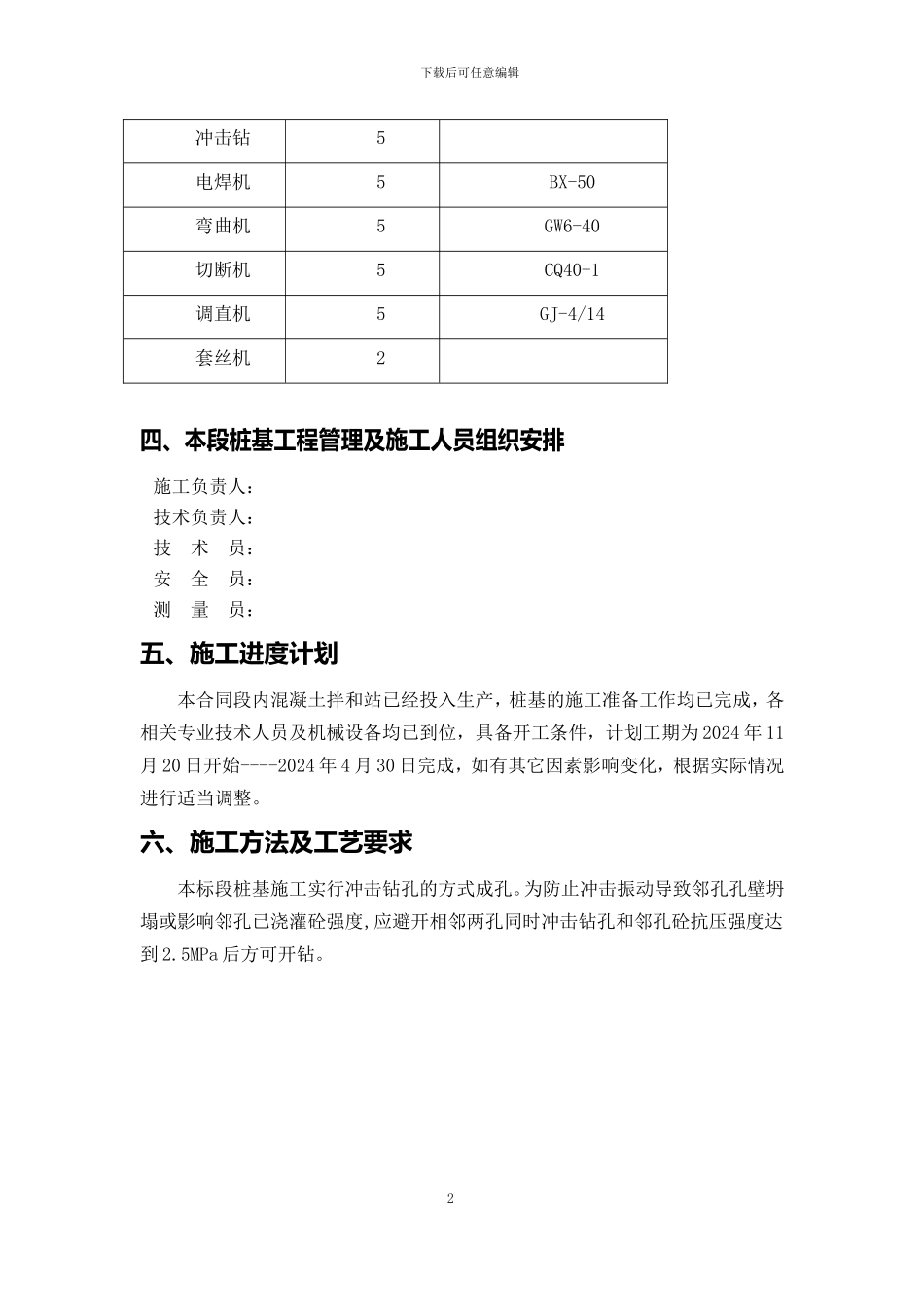

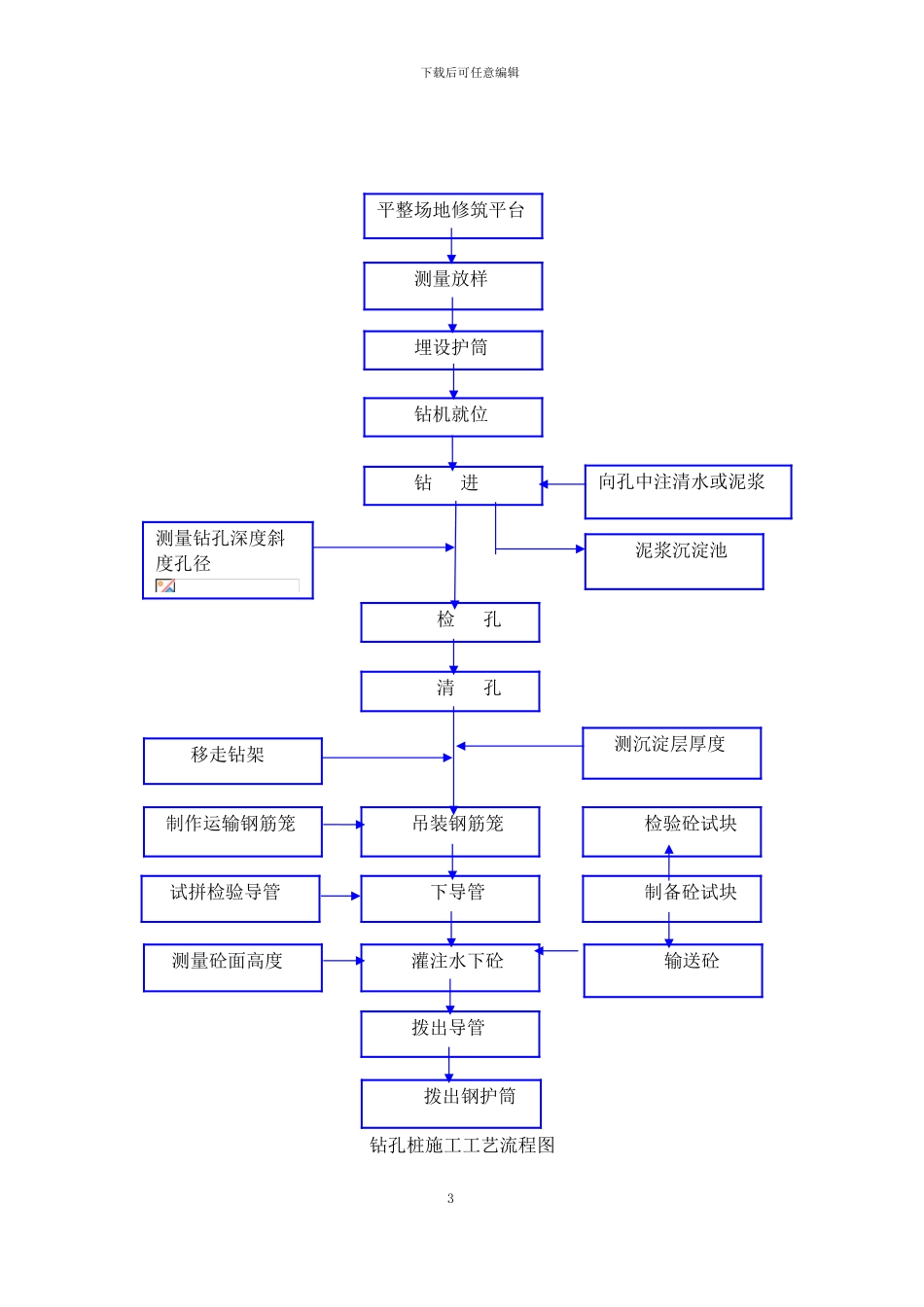

下载后可任意编辑立交桥冲击钻孔灌注桩基础施工方案一、编制依据《总体施工组织设计》；《公路桥涵施工技术法律规范》JTG/T F50-2024；《XX 市高速公路施工标准化指南》(试行)；《施工图设计文件》。二、工程概况本标段共有大桥两座，中桥两座，天桥一座，分离式立交一座，桥式通道一座具体桩基数量见下表：序号结构物名称桩基直径（m） 桩基长度（m）根数总长（m）1XX 坝中桥1.212121441.5122241.8128962XX 院大桥1.215162401.8204801.8244961.8224883XX 塘大桥2224882204802184722.220122404XX 路分离立交1.22081601.8222445桥式通道1.21212144三、机械配置机械名称数量型号挖掘机2Pc220LC-6装载机2ZL50自卸汽车2CQ32601下载后可任意编辑冲击钻5电焊机5BX-50弯曲机5GW6-40切断机5CQ40-1调直机5GJ-4/14套丝机2四、本段桩基工程管理及施工人员组织安排施工负责人：技术负责人：技 术 员： 安 全 员：测 量 员： 五、施工进度计划本合同段内混凝土拌和站已经投入生产，桩基的施工准备工作均已完成，各相关专业技术人员及机械设备均已到位，具备开工条件，计划工期为 2024 年 11月 20 日开始----2024 年 4 月 30 日完成，如有其它因素影响变化，根据实际情况进行适当调整。六、施工方法及工艺要求本标段桩基施工实行冲击钻孔的方式成孔。为防止冲击振动导致邻孔孔壁坍塌或影响邻孔已浇灌砼强度,应避开相邻两孔同时冲击钻孔和邻孔砼抗压强度达到 2.5MPa 后方可开钻。2下载后可任意编辑钻孔桩施工工艺流程图3移走钻架测量钻孔深度斜度孔径泥浆沉淀池制作运输钢筋笼测量砼面高度试拼检验导管向孔中注清水或泥浆检验砼试块制备砼试块输送砼测沉淀层厚度拨出导管灌注水下砼下导管清 孔吊装钢筋笼检 孔拨出钢护筒埋设护筒钻 进测量放样钻机就位平整场地修筑平台下载后可任意编辑6.1 施工准备钻孔场地应清除杂物、换除软土、平整压实。场地位于浅水、陡坡、淤泥中时，可采纳筑岛、或用枕木或型钢等搭设工作平台；当位于深水时，可插打临时桩搭设固定工作平台。工作平台必须牢固，能承受施工作业时所有静、活荷载，同时还应考虑施工设备能安全进、出场。6.2 埋设钢护筒护筒内径应根据钢护筒埋置深度来确定，一般控制在大于桩径 20-40cm 范围护筒埋置深度符合下列规定：黏性土不小于 1.5m，砂类土不小于 2m。当表层土松软时将护筒埋置到较坚硬密实的土层中至少 0.5m。岸滩上埋设护筒，在护筒四周回填黏土并分层夯实；护...
