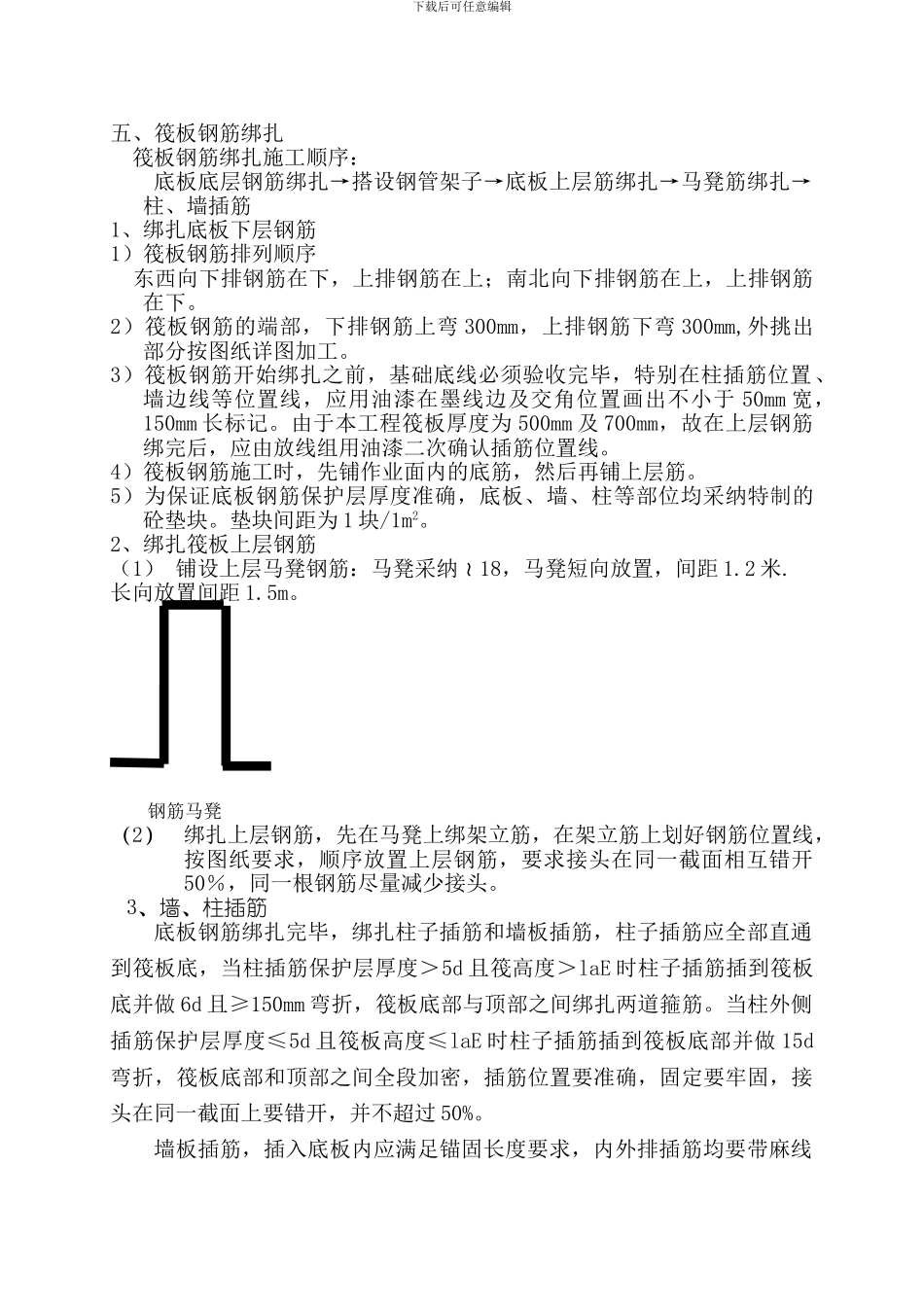

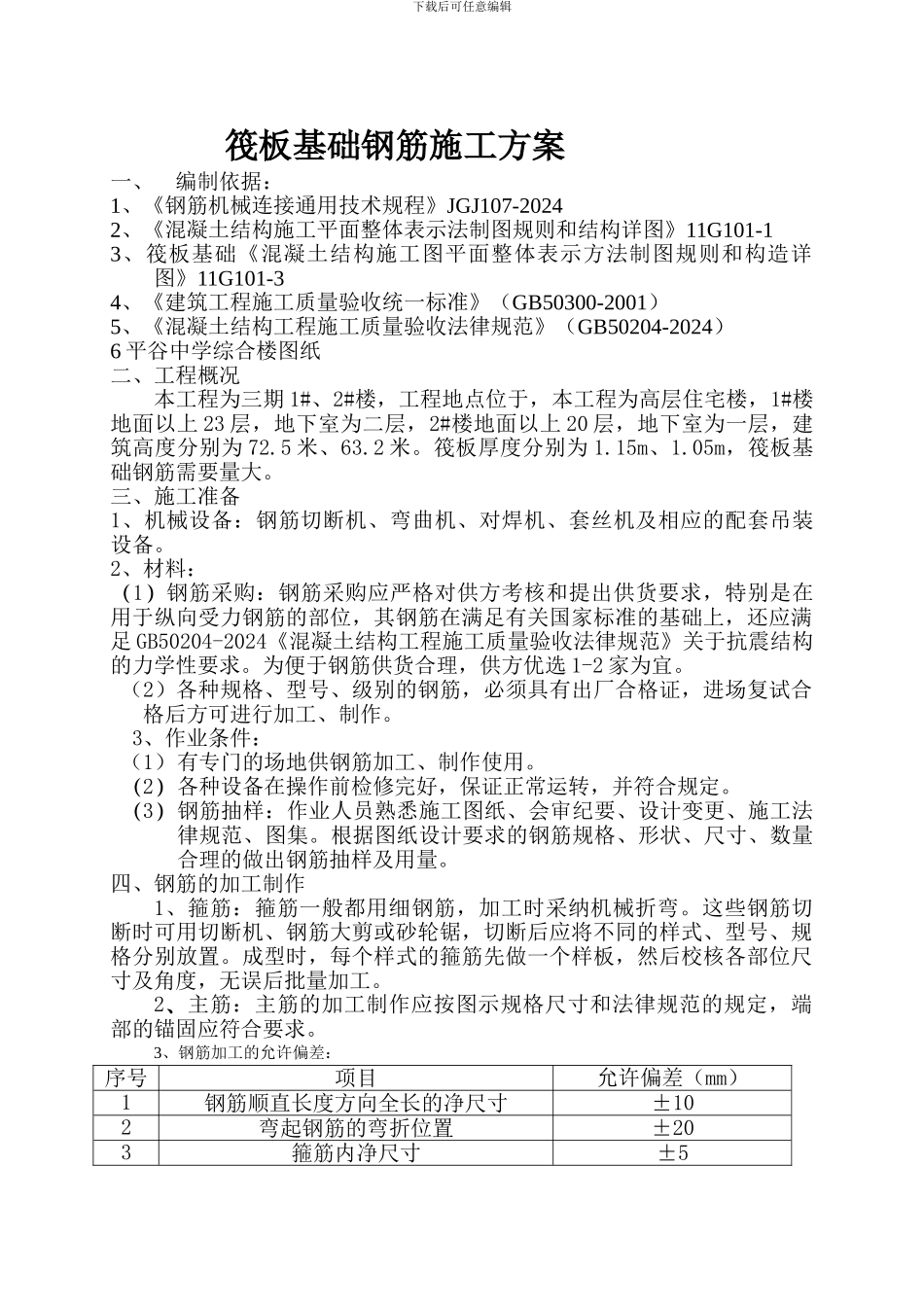

下载后可任意编辑 筏板基础钢筋施工方案一、编制依据：1、《钢筋机械连接通用技术规程》JGJ107-20242、《混凝土结构施工平面整体表示法制图规则和结构详图》11G101-13、筏板基础《混凝土结构施工图平面整体表示方法制图规则和构造详图》11G101-34、《建筑工程施工质量验收统一标准》（GB50300-2001）5、《混凝土结构工程施工质量验收法律规范》（GB50204-2024）6 平谷中学综合楼图纸二、工程概况本工程为三期 1#、2#楼，工程地点位于，本工程为高层住宅楼，1#楼地面以上 23 层，地下室为二层，2#楼地面以上 20 层，地下室为一层，建筑高度分别为 72.5 米、63.2 米。筏板厚度分别为 1.15m、1.05m，筏板基础钢筋需要量大。三、施工准备1、机械设备：钢筋切断机、弯曲机、对焊机、套丝机及相应的配套吊装设备。2、材料：（1）钢筋采购：钢筋采购应严格对供方考核和提出供货要求，特别是在用于纵向受力钢筋的部位，其钢筋在满足有关国家标准的基础上，还应满足 GB50204-2024《混凝土结构工程施工质量验收法律规范》关于抗震结构的力学性要求。为便于钢筋供货合理，供方优选 1-2 家为宜。（2）各种规格、型号、级别的钢筋，必须具有出厂合格证，进场复试合格后方可进行加工、制作。3、作业条件：（1）有专门的场地供钢筋加工、制作使用。（2）各种设备在操作前检修完好，保证正常运转，并符合规定。（3）钢筋抽样：作业人员熟悉施工图纸、会审纪要、设计变更、施工法律规范、图集。根据图纸设计要求的钢筋规格、形状、尺寸、数量合理的做出钢筋抽样及用量。四、钢筋的加工制作1、箍筋：箍筋一般都用细钢筋，加工时采纳机械折弯。这些钢筋切断时可用切断机、钢筋大剪或砂轮锯，切断后应将不同的样式、型号、规格分别放置。成型时，每个样式的箍筋先做一个样板，然后校核各部位尺寸及角度，无误后批量加工。2、主筋：主筋的加工制作应按图示规格尺寸和法律规范的规定，端部的锚固应符合要求。3、钢筋加工的允许偏差：序号项目允许偏差（mm）1钢筋顺直长度方向全长的净尺寸±102弯起钢筋的弯折位置±203箍筋内净尺寸±5下载后可任意编辑五、筏板钢筋绑扎 筏板钢筋绑扎施工顺序：底板底层钢筋绑扎→搭设钢管架子→底板上层筋绑扎→马凳筋绑扎→柱、墙插筋1、绑扎底板下层钢筋1）筏板钢筋排列顺序 东西向下排钢筋在下，上排钢筋在上；南北向下排钢筋在上，上排钢筋在下。2）筏板钢筋的端部，下排钢筋上弯 300mm，上排钢筋下弯 300mm,外挑出...
