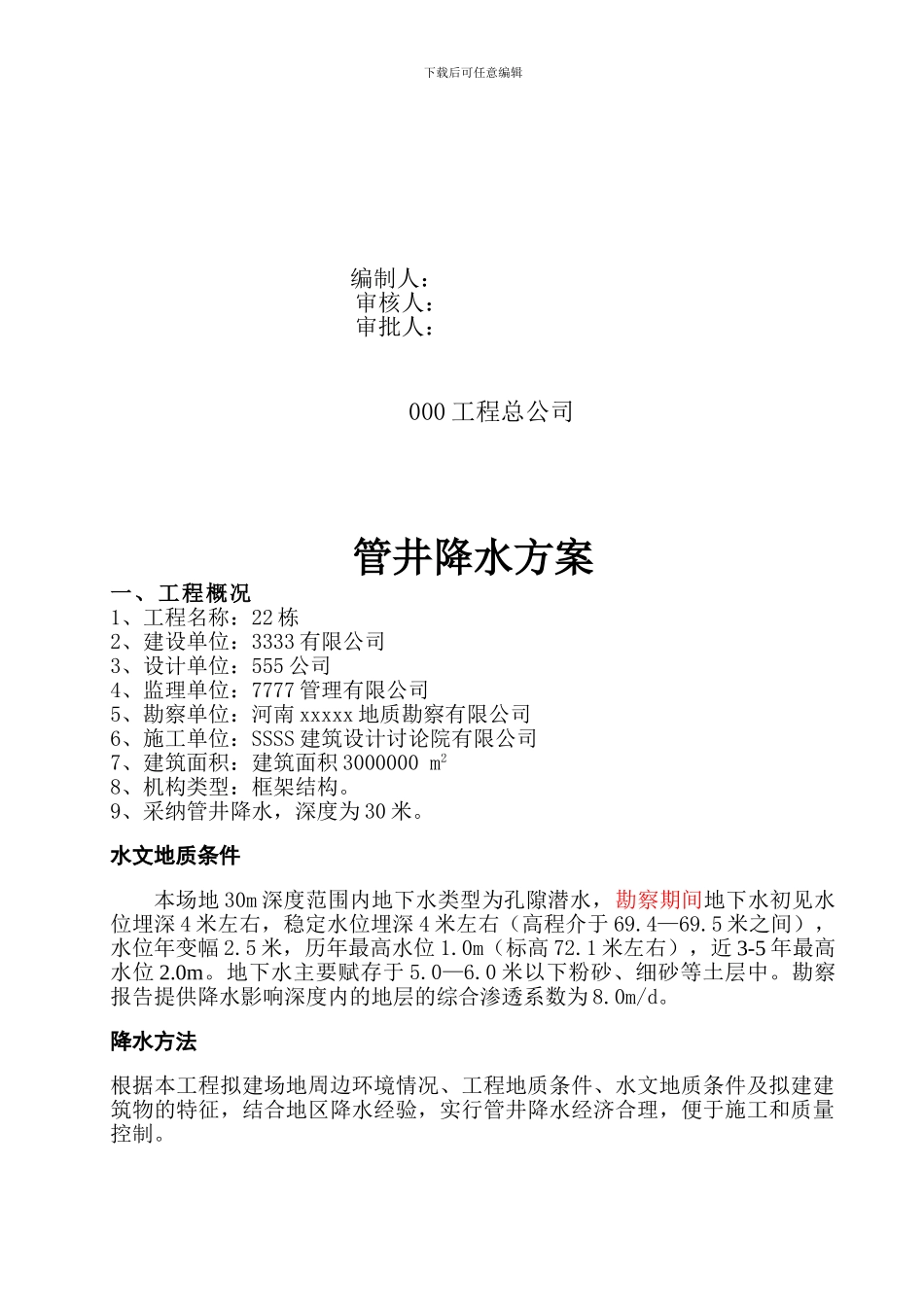

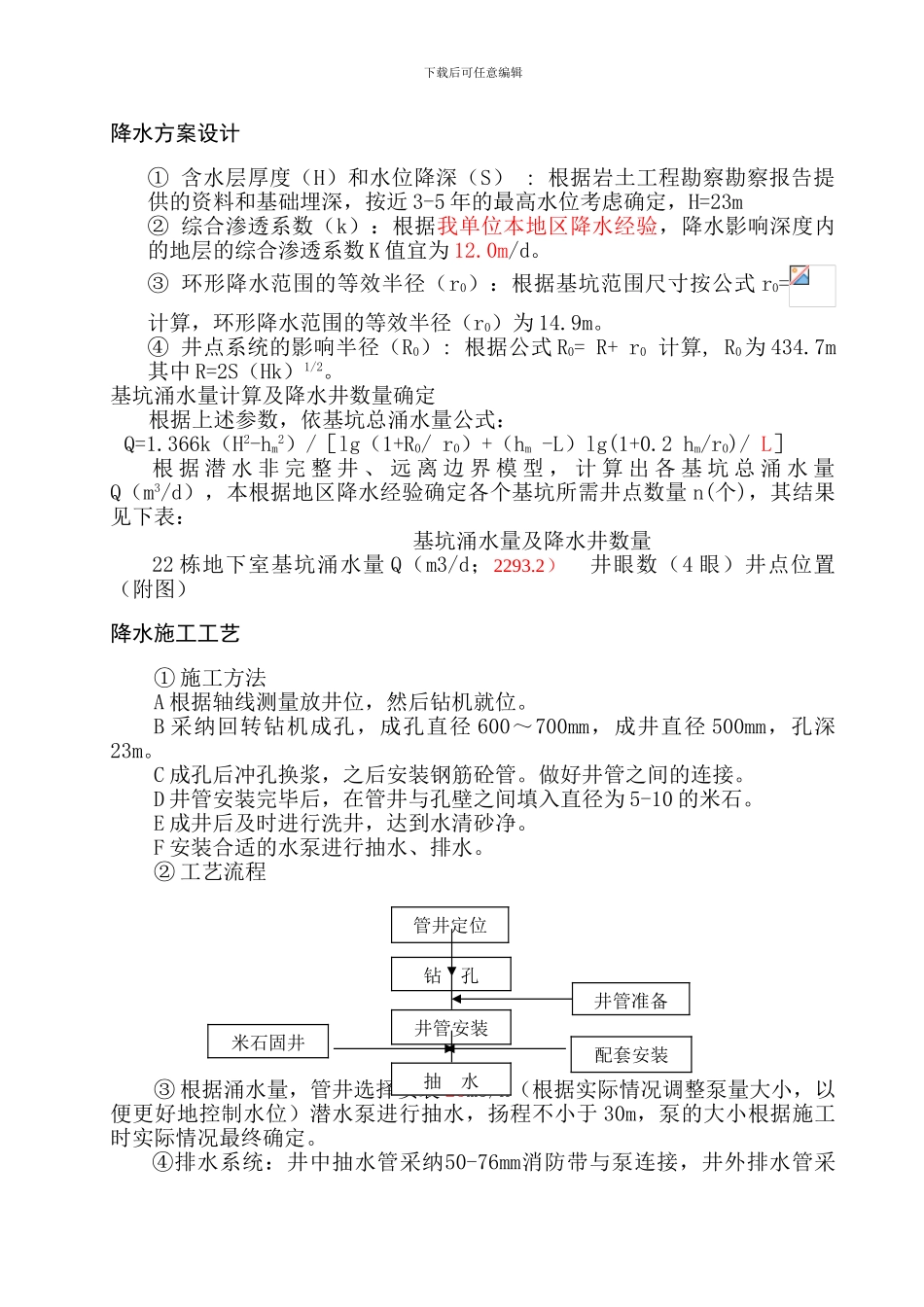

下载后可任意编辑管井降水专项施工方案下载后可任意编辑 编制人：审核人：审批人： 000 工程总公司管井降水方案一、工程概况1、工程名称：22 栋2、建设单位：3333 有限公司 3、设计单位：555 公司4、监理单位：7777 管理有限公司5、勘察单位：河南 xxxxx 地质勘察有限公司6、施工单位：SSSS 建筑设计讨论院有限公司7、建筑面积：建筑面积 3000000 m2 8、机构类型：框架结构。9、采纳管井降水，深度为 30 米。水文地质条件本场地 30m 深度范围内地下水类型为孔隙潜水，勘察期间地下水初见水位埋深 4 米左右，稳定水位埋深 4 米左右（高程介于 69.4—69.5 米之间），水位年变幅 2.5 米，历年最高水位 1.0m（标高 72.1 米左右），近 3-5 年最高水位 2.0m。地下水主要赋存于 5.0—6.0 米以下粉砂、细砂等土层中。勘察报告提供降水影响深度内的地层的综合渗透系数为 8.0m/d。降水方法根据本工程拟建场地周边环境情况、工程地质条件、水文地质条件及拟建建筑物的特征，结合地区降水经验，实行管井降水经济合理，便于施工和质量控制。下载后可任意编辑降水方案设计① 含水层厚度（H）和水位降深（S） : 根据岩土工程勘察勘察报告提供的资料和基础埋深，按近 3-5 年的最高水位考虑确定，H=23m② 综合渗透系数（k）：根据我单位本地区降水经验，降水影响深度内的地层的综合渗透系数 K 值宜为 12.0m/d。③ 环形降水范围的等效半径（r0）：根据基坑范围尺寸按公式 r0=计算，环形降水范围的等效半径（r0）为 14.9m。④ 井点系统的影响半径（R0）: 根据公式 R0= R+ r0 计算, R0为 434.7m其中 R=2S（Hk）1/2。基坑涌水量计算及降水井数量确定根据上述参数，依基坑总涌水量公式：Q=1.366k（H2-hm2）/［lg（1+R0/ r0）+（hm -L）lg(1+0.2 hm/r0)/ L］根 据 潜 水 非 完 整 井 、 远 离 边 界 模 型 ， 计 算 出 各 基 坑 总 涌 水 量Q（m3/d），本根据地区降水经验确定各个基坑所需井点数量 n(个)，其结果见下表： 基坑涌水量及降水井数量22 栋地下室基坑涌水量 Q（m3/d；2293.2） 井眼数（4 眼）井点位置（附图）降水施工工艺 ① 施工方法A 根据轴线测量放井位，然后钻机就位。B 采纳回转钻机成孔，成孔直径 600～700mm，成井直径 500mm，孔深23m。C 成孔后冲孔换浆，之后安装钢筋砼管。做好井管之间的连接。D 井管安装完毕后，在管井与孔壁之间填入直径为 ...
