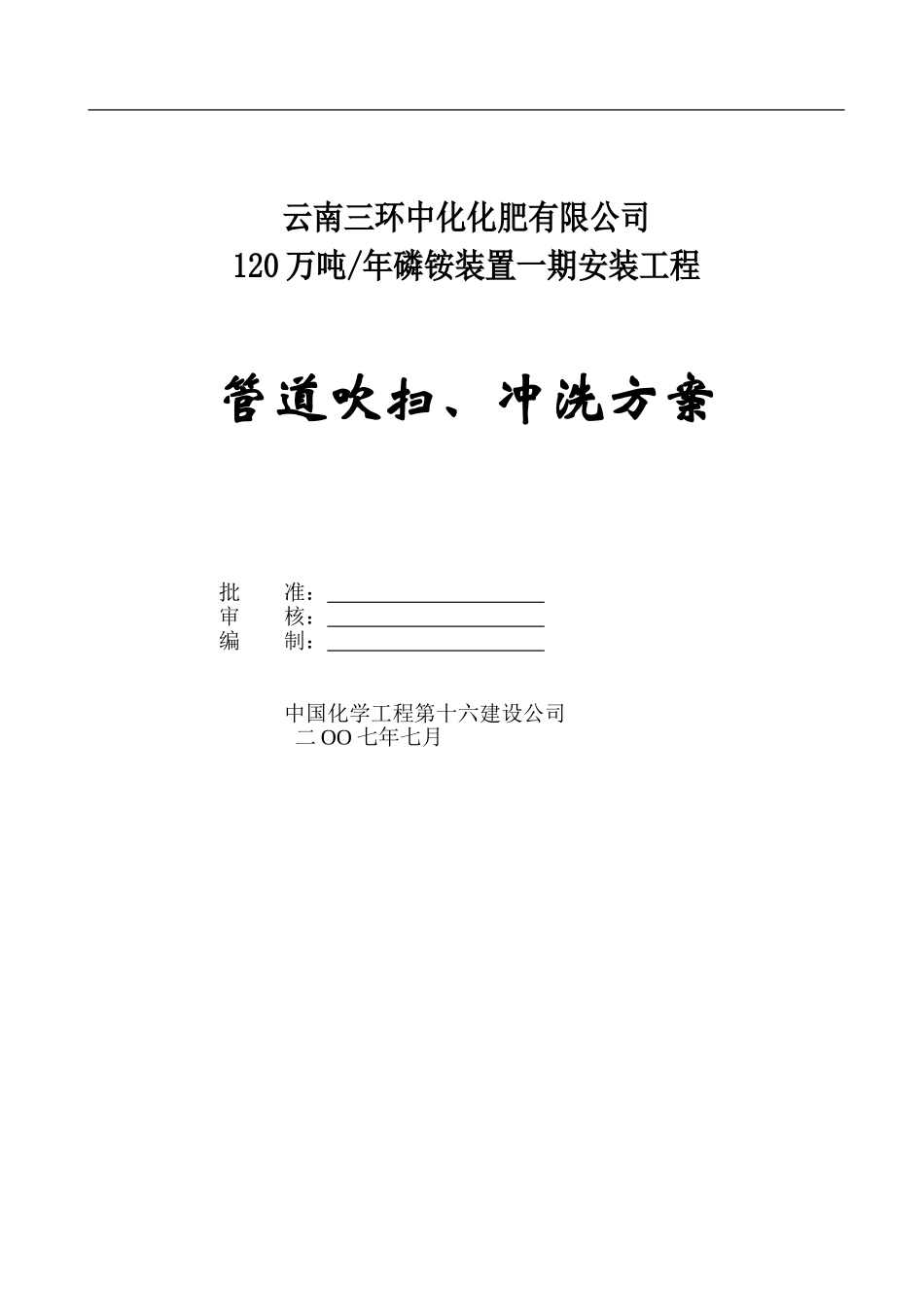

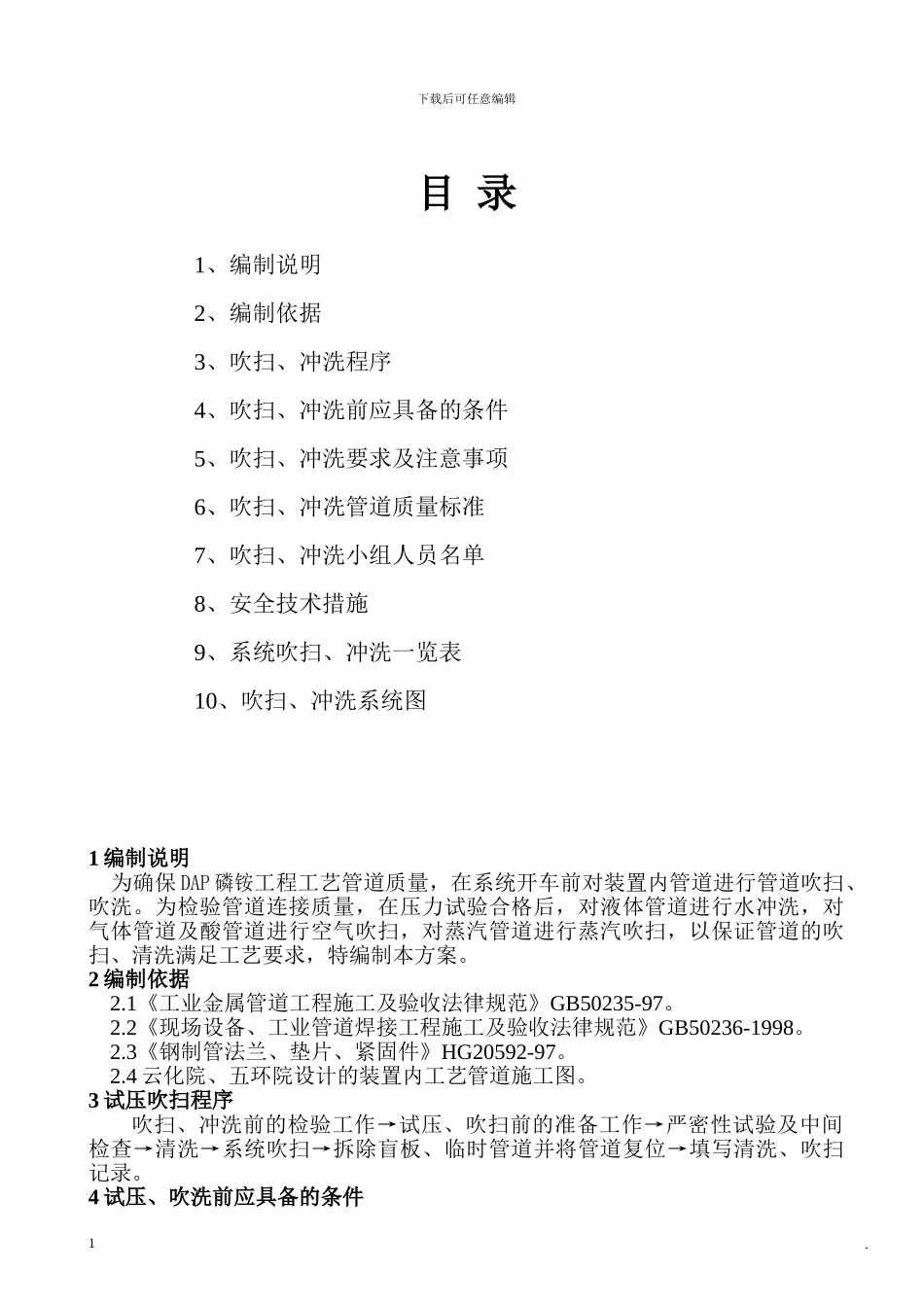

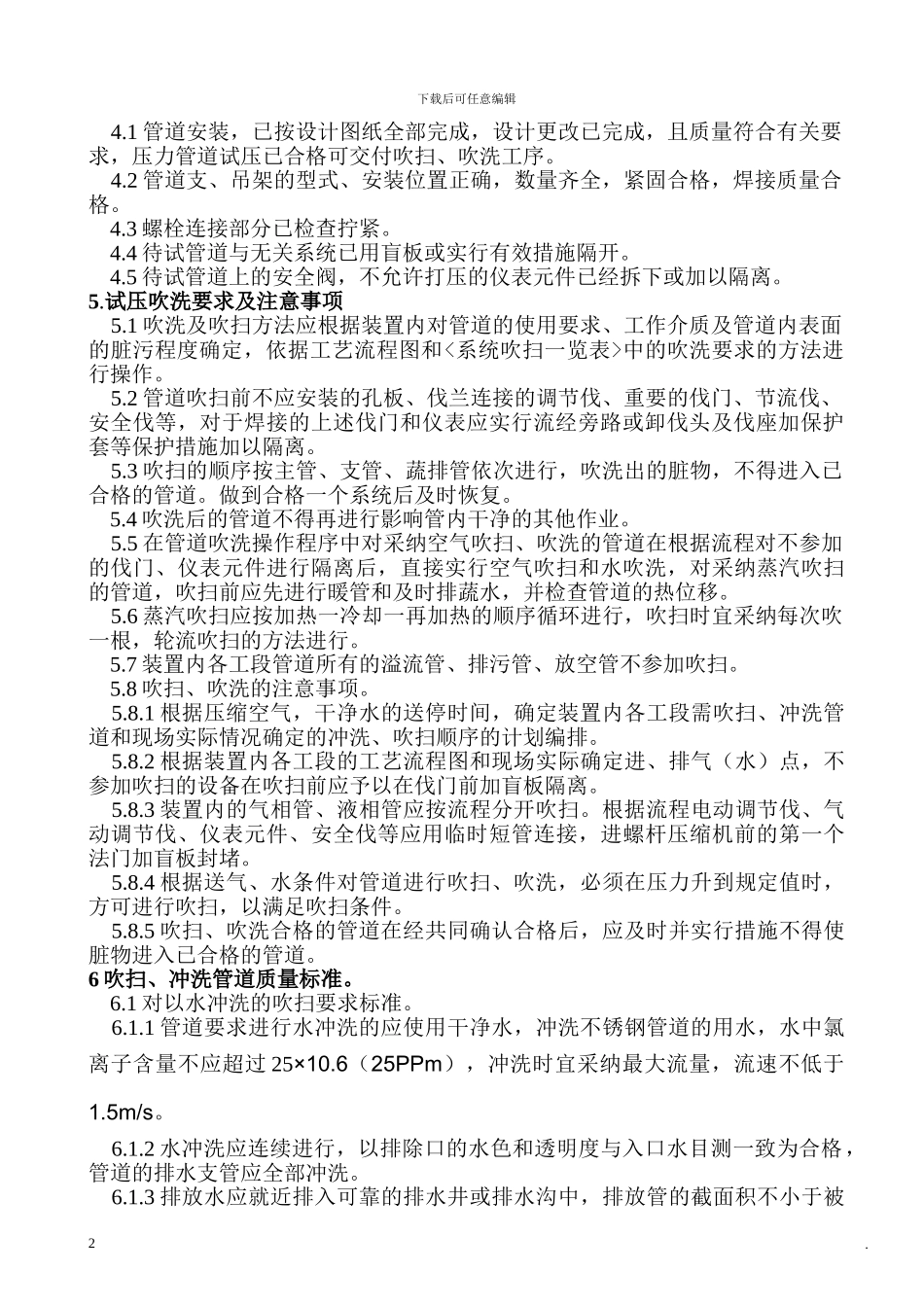

云南三环中化化肥有限公司120 万吨/年磷铵装置一期安装工程管道吹扫、冲洗方案批 准： 审 核： 编 制： 中国化学工程第十六建设公司 二 OO 七年七月下载后可任意编辑目 录1、编制说明 2、编制依据 3、吹扫、冲洗程序 4、吹扫、冲洗前应具备的条件 5、吹扫、冲洗要求及注意事项 6、吹扫、冲冼管道质量标准7、吹扫、冲洗小组人员名单 8、安全技术措施 9、系统吹扫、冲洗一览表 10、吹扫、冲洗系统图 1 编制说明 为确保 DAP 磷铵工程工艺管道质量，在系统开车前对装置内管道进行管道吹扫、吹洗。为检验管道连接质量，在压力试验合格后，对液体管道进行水冲洗，对气体管道及酸管道进行空气吹扫，对蒸汽管道进行蒸汽吹扫，以保证管道的吹扫、清洗满足工艺要求，特编制本方案。2 编制依据 2.1《工业金属管道工程施工及验收法律规范》GB50235-97。 2.2《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-1998。 2.3《钢制管法兰、垫片、紧固件》HG20592-97。 2.4 云化院、五环院设计的装置内工艺管道施工图。3 试压吹扫程序吹扫、冲洗前的检验工作→试压、吹扫前的准备工作→严密性试验及中间检查→清洗→系统吹扫→拆除盲板、临时管道并将管道复位→填写清洗、吹扫记录。4 试压、吹洗前应具备的条件1.下载后可任意编辑 4.1 管道安装，已按设计图纸全部完成，设计更改已完成，且质量符合有关要求，压力管道试压已合格可交付吹扫、吹洗工序。 4.2 管道支、吊架的型式、安装位置正确，数量齐全，紧固合格，焊接质量合格。 4.3 螺栓连接部分已检查拧紧。 4.4 待试管道与无关系统已用盲板或实行有效措施隔开。 4.5 待试管道上的安全阀，不允许打压的仪表元件已经拆下或加以隔离。5.试压吹洗要求及注意事项 5.1 吹洗及吹扫方法应根据装置内对管道的使用要求、工作介质及管道内表面的脏污程度确定，依据工艺流程图和<系统吹扫一览表>中的吹洗要求的方法进行操作。 5.2 管道吹扫前不应安装的孔板、伐兰连接的调节伐、重要的伐门、节流伐、安全伐等，对于焊接的上述伐门和仪表应实行流经旁路或卸伐头及伐座加保护套等保护措施加以隔离。 5.3 吹扫的顺序按主管、支管、蔬排管依次进行，吹洗出的脏物，不得进入已合格的管道。做到合格一个系统后及时恢复。 5.4 吹洗后的管道不得再进行影响管内干净的其他作业。 5.5 在管道吹洗操作程序中对采纳空气吹扫、吹洗的管道在根据流程对不参加的伐门、仪表元件...
