箱变基础施工技术交底VIP免费

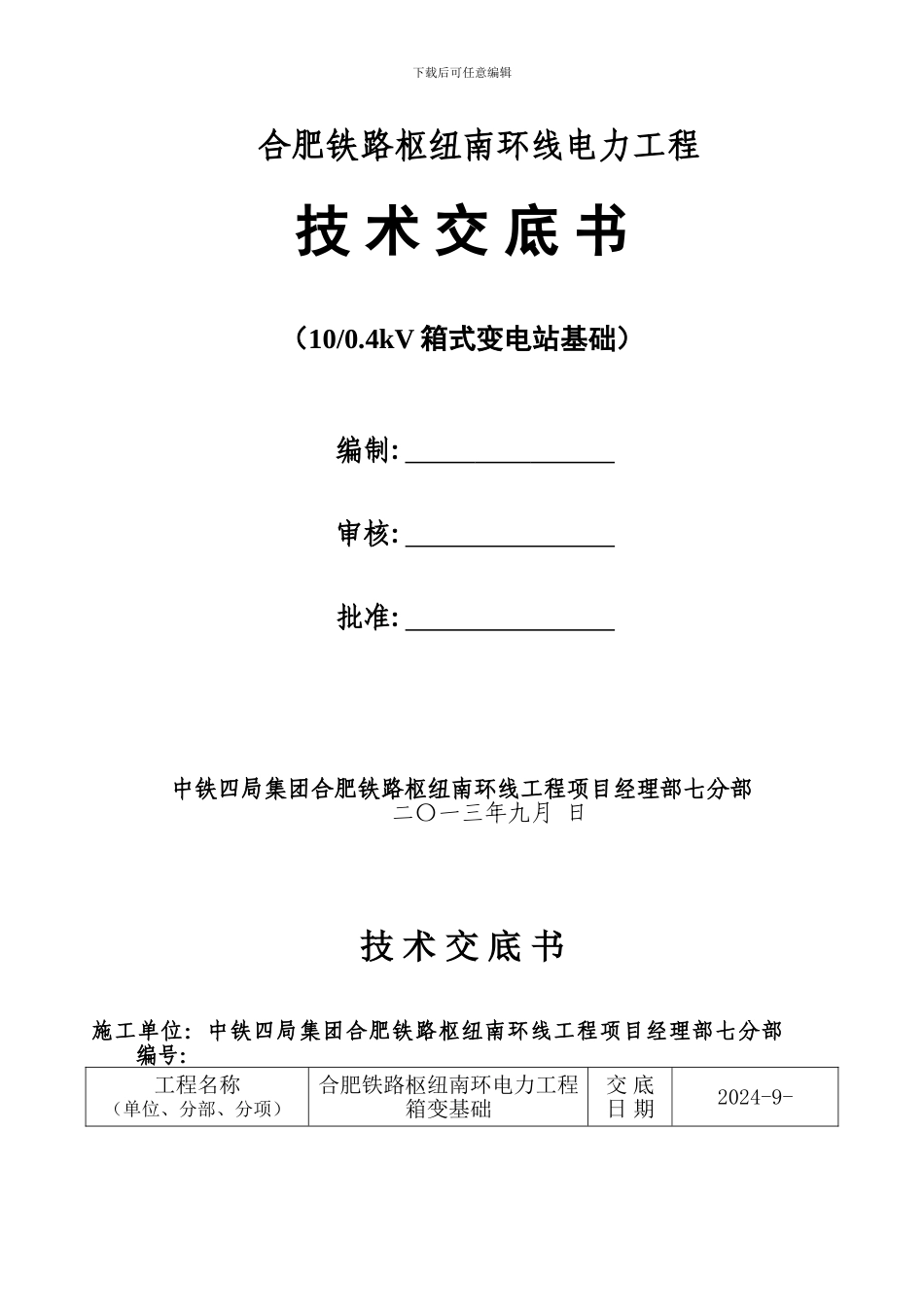

下载后可任意编辑 合肥铁路枢纽南环线电力工程技 术 交 底 书（10/0.4kV 箱式变电站基础）编制: 审核: 批准: 中铁四局集团合肥铁路枢纽南环线工程项目经理部七分部二〇一三年九月 日技 术 交 底 书施工单位：中铁四局集团合肥铁路枢纽南环线工程项目经理部七分部 编号： 工程名称（单位、分部、分项）合肥铁路枢纽南环电力工程箱变基础交 底日 期2024-9-下载后可任意编辑根据设计文件的图号或有关文件的文号（或其它有关资料）1、中铁第四勘察设计院设计文件及图纸2、施工组织设计3、现场调查情况技术交底的主要内容及资料本技术交底为新建铁路沪汉蓉通道引入合肥枢纽南环线工程动车所 3 座 10/0.4kV 电力箱式变电站及贯穿线沿线基站 8 座 10/0.4kV 电力箱式变电站基础施工交底，具体内容见正文。主持人(签字)：交底人(签字)：接受人(签字)：技术交底书施工单位：中铁四局集团合肥铁路枢纽南环线工程项目经理部七分部 下载后可任意编辑工程名称（单位、分部、分项）合肥铁路枢纽南环线工程电力工程变配电所交底日期技 术 交 底 的 主 要 内 容 及 资 料文字说明及有关资料 本技术交底为新建铁路沪汉蓉通道引入合肥枢纽南环线工程电力箱式变电站基础，箱变型号规格型号为： 动车所箱式变电站基础 1#10/0.4kV 箱式变电站 2×SC10-80kVA，基础尺寸 4000×2200（mm） 2#10/0.4kV 箱式变电站 1×SC10-400kVA，基础尺寸 4650×2200（mm） 3#10/0.4kV 箱式变电站 2×SC10-200kVA，基础尺寸 5900×2200(mm)区间箱式变电站基础A 型 10/0.4kV 箱式变电站 2×SC10-30kVA，基础尺寸 3800×2200（mm）B 型 10/0.4kV 箱式变电站 2×SC10-30kVA，基础尺寸 4150×2200（mm）C 型 10/0.4kV 箱式变电站 2×SC10-30kVA，基础尺寸 4150×2200（mm） 电力箱式变电站基础具体位置、室外地面设计标高由图纸及现场确定。接 受 人 签 字下载后可任意编辑技术交底书施工单位：中铁四局集团合肥铁路枢纽南环线工程项目经理部七分部 工程名称（单位、分部、分项）合肥铁路枢纽南环线工程电力工程变配电所交底日期技 术 交 底 的 主 要 内 容 及 资 料一、土石方开挖 开挖前，应根据施工方案的要求，将施工区域内的地下、地上障碍物清除和处理完毕，开挖沟坑应事先了解地下设施情况，若地下有管线，在地面至地下 0.3m 处禁用洋镐刨，只可用锹轻挖。边开挖边做好安全防护栏，小心开挖，...
